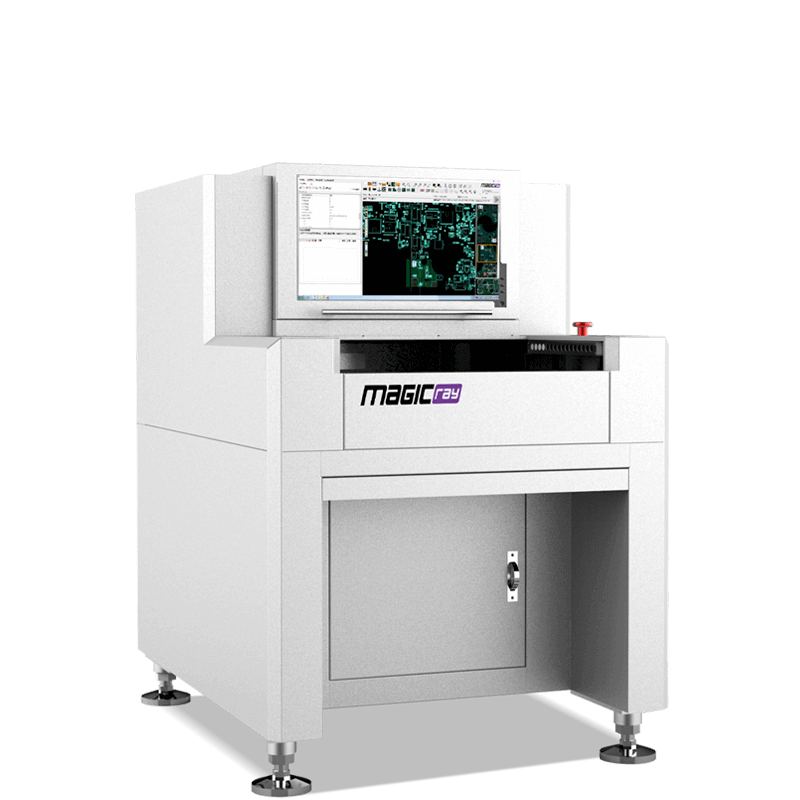

Легко справляется с автономным обнаружением PCBA
Технические характеристики
- Интеграция ИИ и алгоритмов распознавания признаков: Простота в освоении и использовании;
- Гранитная платформа и высокоскоростные промышленные камеры во всей линейке: обеспечивают стабильность и высокое качество изображения;
- Универсальное устройство: Поддержка как компонентов и пайки поверхностного монтажа (SMT), так и пайки волной;
- Ультрапростое программирование: Автоматическое распознавание всех компонентов на плате и автоматическое добавление окон контроля — значительно повышает эффективность программирования;
- Автоматическая компенсация изгиба плат: подходит для гибких плат и деформированных под действием высоких температур.
Технические параметры
|
Модель оборудования |
A10 |
A10XL |
|
|
Система обработки изображений |
Камера |
5MP промышленная камера |
|
|
Разрешение |
15мкм, 10мкм |
||
|
Поле зрения (FOV) |
36*30мм (15мкм); 24*20 (10мкм) |
||
|
Подсветка |
4-цветная кольцевая LED-подсветка (RGBW) |
||
|
Механизм подачи |
Движение по осям X/Y |
Сервопривод переменного тока |
|
|
Приводной механизм |
Шариковый винт |
||
|
Метод направления |
Ручная регулировка |
||
|
Конфигурация оборудования |
Операционная система |
Windows 10 |
|
|
Интерфейс |
Ethernet, SMEMA |
||
|
Питание |
Однофазное 220 В, 50/60 Гц, 2.5 А |
||
|
Пневматика |
0.4 - 0.6 МПа |
||
|
Воздушный расход |
900±20 мм |
||
|
Размер оборудования |
880*1171*1350 мм |
1080*1471*1370 мм |
|
|
Вес |
500 кг |
800 кг |
|
|
Техническая характеристика |
Размер платы |
50*50 – 420*330 мм |
50*50 – 610*510 мм |
|
Толщина платы |
56,0 мм |
||
|
Зазор платы |
≥6.0 мм |
||
|
Высота компонентов |
Верх: макс. 25 - 60 мм |
||
|
Вес платы |
≤10 кг |
||
|
Способы обнаружения |
Скорость обнаружения |
180 - 200 мс/FOV |
|
|
Модель |
Стоимость, доллары США |
|
Автономный смарт-AOI |
По запросу |
