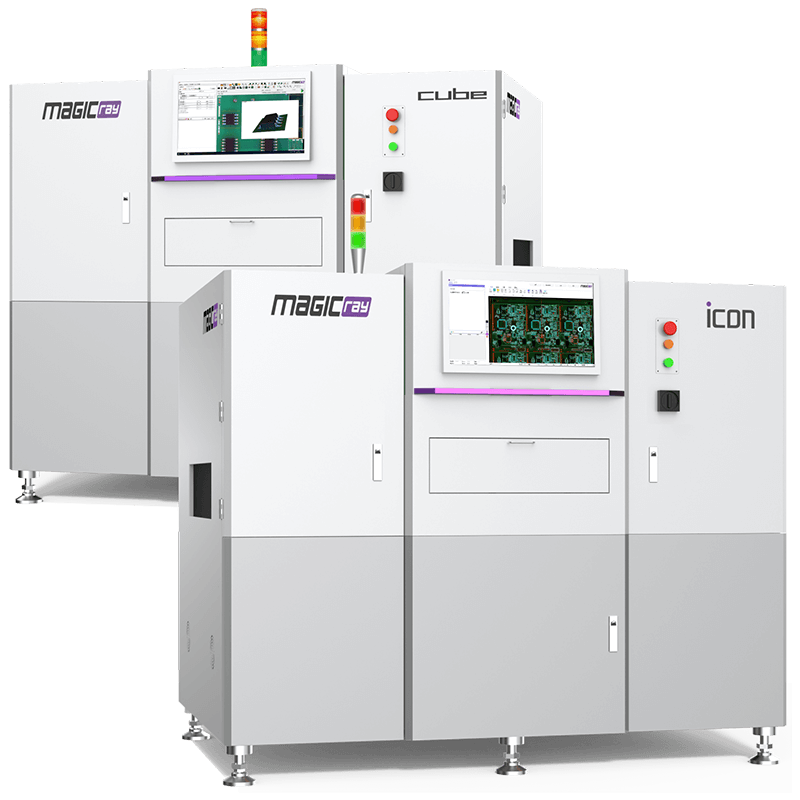

Лучшая комбинация для 3D-контроля крупногабаритных печатных плат.
Технические характеристики
- Поддержка сверхбольших плат: Возможность однократного тестирования плат длиной до 1200 мм, а при поэтапной проверке — до 2000 мм;
- Интеллектуальная технология нулевого базиса: обеспечивает более точное измерение высоты;
- Мощные алгоритмы позиционирования: Использование позиционирования по контактным площадкам, FOV и контрольным точкам обеспечивает высокую точность в проверке паяльной пасты и паяных соединений;
- Расширенный анализ SPC-данных: способствует улучшению процессов и повышению качества продукции;
- Функция трёхточечного сопоставления: помогает быстро выявить коренные причины дефектов;
- Если нужно, могу собрать всё в виде единой презентации, технического описания или каталога продукции.
Технические параметры
|
Модель оборудования |
Icon-XXL |
Cube-XXL |
|
|
Система обработки изображений |
Камера |
5/12MP промышленная камера |
12MP промышленная камера |
|
Разрешение |
5MP:5мкм20мкм; 12MP:5,5мкм, 10мкм,12мкм, 15мкм |
15мкм, 12мкм, 10мкм |
|
|
Поле зрения (FOV) |
60×45мм (12МП, 15мкм) |
||
|
Подсветка |
3-цветная кольцевая LED-подсветка (RGBW) |
4-цветная кольцевая LED-подсветка (RGBW) |
|
|
Способ измерения высоты |
Структурированный световой навес*2 |
Структурированный световой навес*4 |
|
|
Система транспортировки |
Конвейер |
||
|
Режим транспортировки |
Двусторонний левый/правый поток (заводская установка) |
||
|
Скорость передачи |
Регулируемая, 1 уровень: 180 мм/с (настройка 1-4 уровней) |
||
|
Конфигурация оборудования |
Операционная система |
Windows 10 |
|
|
Интерфейс |
Ethernet, SMEMA |
||
|
Питание |
Однофазное 220 В, 50/60 Гц, 5 А |
||
|
Пневматика |
0.4 - 0.6 МПа |
||
|
Воздушный расход |
900±20 мм |
||
|
Размер оборудования |
1860×1280×1620 мм (без сигнального столба) |
||
|
Вес |
1800кг |
||
|
Техническая характеристика |
Размер платы |
Одна секция: 80*80 мм – 1200*500 мм Сегментарный(требуется двойное направление потока): 80*80 – 1440*500 мм внутри оборудования), 80*80 – 2000*500 мм (с приводной платформой с обеих сторон) |
|
|
Вес платы |
≤8кг |
||
|
Толщина платы |
≤0,6-6 мм |
||
|
Высота компонентов |
Верх: макс. 25 - 30 мм |
Верх: макс. 20 - 50 мм |
|
|
Способы обнаружения |
Высота обнаружения |
600мкм |
35 мм (при 15мкм разрешении) |
|
Скорость обнаружения |
400-500 мс/FOV |
450-550 мс/FOV |
|
|
Модель |
Стоимость, доллары США |
|
Icon-XXL & Cube-XXL |
По запросу |
