Технические характеристики
- Совместимость с продуктами с большими различиями в размерах, прецизионные измерения и тестирование в формате 3D + 2D;
- Система измерения и анализа данных с высоким разрешением 3D/2D, быстро и точно улучшающая работу микросхемы в обратном канале;
- Стабильная гарантия производства и использования, система обладает способностью к самообучению, высокой совместимостью и расширяемостью;
- Поддержка переключения увеличения поля зрения, совместимость с продуктами с большими различиями в размерах;
- Пользовательский интерфейс прост в управлении, а функция обнаружения может быть гибко выбрана.
- Проверка ленты и катушки на наличие дефектов, царапин, грязи, посторонних предметов;
- Подходит для общего контроля герметичности;
- Поддержка более 60 размеров ключей и обнаружение дефектов на 6 поверхностях чипа;
- Совместимость с изделиями меньшего размера, минимальная поддержка до 3 мм;
- Совместимость с различными типами и размерами ленты, упаковки и контроля;
- Более высокий PH и более высокая точность обнаружения;
- Система менеджмента качества, быстрый анализ процесса, своевременное улучшение процесса.
Технические параметры
|
Материальные возможности |
||
|
Поддерживаемые изделия |
QFN/MLP, BGA, QFP, CSP, MSOP, TSSOP, SOIC |
|
|
Размер изделий |
Минимальный: 3 x 3 мм, Максимальный: 80 x 80 мм |
|
|
Возможность измерения |
||
|
Точность 2D – измерения |
+/-3мкм |
|
|
Точность 2D – обнаружения |
3*3 пикселей |
|
|
Точность 3D – измерения |
+/-5мкм |
|
|
Производительность |
UPH = 34k при размере чипа 10мм ×10мм |
|
|
Функции контроля |
||
|
Лицевая сторона |
Контроль печати |
опечатка, пропуск штампа, смещение, размытость, царапина, пропуск штриха/отслоение, двойная печать |
|
Контроль поверхности |
Царапины, загрязнения/посторонние частицы, трещины, повреждения, вмятины, избыток клея |
|
|
Тыльная сторона |
Контроль зубцов |
Внутренний диаметр зубцов, качество, яркость, расстояние между зубцами, высота, трещины |
|
Контроль выводов |
Длина выводов, расстояние между выводами, ширина, перекос, деформация/заусенцы |
|
|
Боковая сторона |
Контроль QFN |
Зазоры, отверстия, ширина шва, длина, расстояние между швами, смещение, избыток клея |
|
До намотки |
Опечатки, двойной материал, царапины, четкость символов, пустая упаковка |
|
|
После намотки |
Смещение ленты, посторонние частицы/белые точки на линии сварки, неравномерная герметизация, контроль клейкой ленты |
|
|
Модель |
Стоимость, доллары США |
|

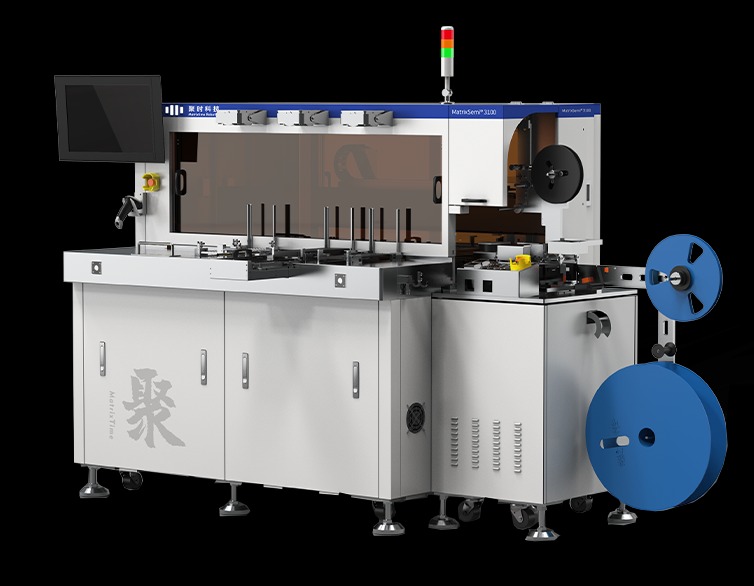

MatrixSemi 3100 |
По запросу |
