FPC-зонд

Обзор продукта

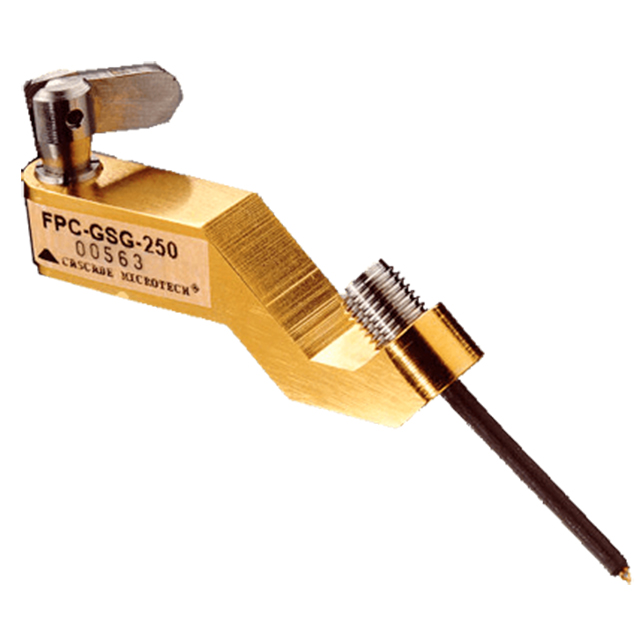

Зонд FPC — это высокочастотный коаксиальный зонд сопротивлением 50 Ом, который обеспечивает сигнальную линию с одним или двумя заземляющими контактами с фиксированным шагом и низкой индуктивностью. Структура наконечника зонда определяется литографически для непревзойденного контроля сопротивления, обеспечивая максимальную целостность при передаче и приеме сигналов с печатных плат, гибридных плат и многокристальных модулей (MCM).

Характеристики

• Полоса пропускания постоянного тока - 40 ГГц
• время нарастания напряжения 10 пс
• Низкие вносимые и обратные потери
• 2 мил абсолютного соответствия
• Высокий угол зондирования и зазор

Преимущества

• Поддерживает сопротивление 50 Ом, что позволяет проводить точные высокочастотные измерения микроэлектронных модулей
• Соответствующие требованиям наконечники позволяют проводить зондирование неплоских конструкций
• Наконечники BeCu увеличивают срок службы датчика и уменьшают повреждение датчика
• Доступ к контактам вблизи компонентов, стенок модуля или других препятствий
