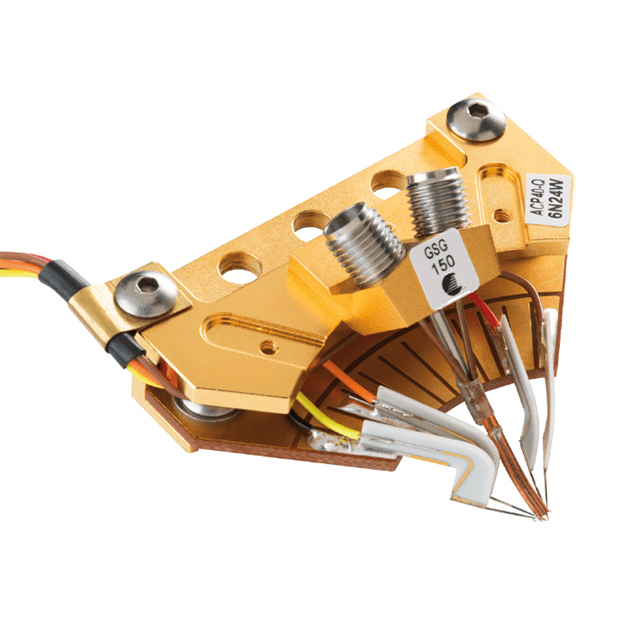

Зонд ACP-Q

Несколько конфигураций для тестирования функциональных схем

Обзор продукта

Квадрантные зонды были разработаны в ответ на потребность в нескольких наконечниках зондов в одном модуле. Конфигурации состоят из всех радиочастотных зондов или комбинации радиочастотных и постоянных зондов. Радиочастотные зонды используют технологию Air Coplanar для создания прочного микроволнового зонда с гибким наконечником для точных и воспроизводимых измерений на пластине. Постоянные зонды используют керамические иглы для снижения уровня шума и повышения производительности. Квадрантные зонды ACP можно настроить в соответствии с вашими потребностями.

Высокопроизводительный радиочастотный квадрант 40/80 Гбит / с.

Предназначен для обеспечения широкополосных радиочастотных соединений и одновременных резонансных соединений с обходом питания для специальных нужд высокоскоростных микросхем смешанного режима для оптических сетей.

• Низкие радиочастотные потери и превосходное управление импедансом в очень широкой полосе пропускания
• Высокопроизводительный безрезонансный байпас для источников питания с низким сопротивлением
• Позволяет проводить оценку высокопроизводительных цифровых схем на пластине
• Минимальные искажения высокоскоростных цифровых сигналов
• Максимальная производительность теста eye diagram при тестировании пластин
• Прочная технология воздушного копланарного наконечника для длительного срока службы контакта

Основные характеристики

• Сочетание постоянного и переменного тока в одном модуле зонда: один двойной зонд или максимум три зонда переменного тока; максимум 9 стандартных зондов постоянного тока (другие количества по запросу).
• Используется конструкция наконечника ACP, GSG, GS или SG
• Доступны радиочастотные наконечники от постоянного тока до 110 ГГц
• Наконечники на выбор из алюминия или вольфрама
• Иглы питания постоянным током поставляются в стандартной комплектации с микроволновым конденсатором емкостью 100 пФ
• Индуктивность байпаса питания: 8 нХ
• Максимальное напряжение постоянного тока: 50 В без обхода питания (25 В со стандартным обходом питания и в зависимости от компонента при индивидуальном обходе питания)
• Идеально подходит для зондирования всей цепи с целью функционального тестирования
• Конфигурация с двумя ACP поддерживает приложения дифференциальной сигнализации
• Датчики постоянного тока могут обеспечивать питание или замедлять логику тестируемой схемы
