Отличная производительность - длительный срок службы
Обзор продукции
Запатентованная технология |Z| Probe® обеспечивает высокую точность измерений при низком контактном сопротивлении и превосходном контроле импеданса. Радиочастотный/микроволновый сигнал проходит только один переход к копланарной контактной структуре внутри экранированного, изолированного от воздуха корпуса зонда, сохраняя целостность сигнала при температурах от 4 К до 300 °C. Благодаря этой возможности зонд |Z| подходит для самых суровых условий испытаний: от криогенных испытаний и измерений для определения характеристик будущих вычислительных микросхем до высоких температур в закрытых системах, например в автомобильных устройствах.

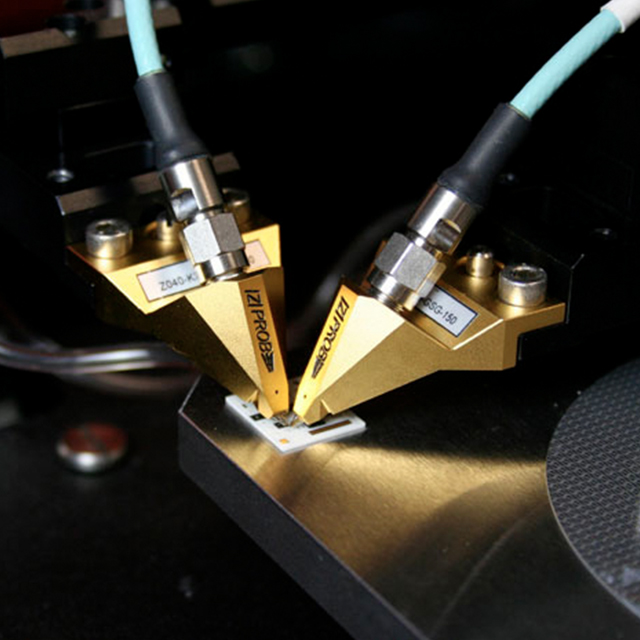

Контакт с тестируемым устройством (DUT) с помощью зонда |Z| прост, отличается высокой воспроизводимостью и требует значительно меньшего перемещения, чем альтернативные зонды для пластин. Это достигается за счет надежной конструкции копланарной контактной структуры и отсутствия микрокоаксиального кабеля. Кроме того, контакты могут перемещаться независимо друг от друга, что позволяет проводить измерения на трехмерных структурах и на пластинах с отклонением высоты контактных площадок до 50 мкм.

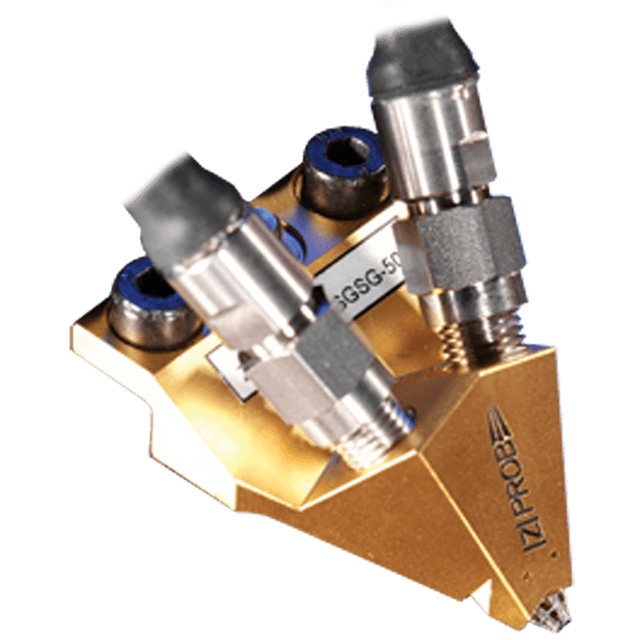

Для дифференциальных, криогенных, многопортовых и смешанных сигнальных приложений доступны двойной зонд |Z| и мульти-зонд |Z|.
Новая технология 1MXTM является усовершенствованием семейства |Z| Probe, состоящего из радиочастотных и микроволновых пластинчатых пробников. Она основана на значительной миниатюризации структуры CPW (копланарного волновода), что обеспечивает более высокую пропускную способность и улучшенные электрические характеристики при сохранении уникальных преимуществ |Z| Probe, таких как надёжность, качество контакта и воспроизводимость.
Основные характеристики
- Лучшая цена за контакт — обычно более миллиона (1 000 000) тачдаунов
- Радиочастотный/микроволновый сигнал экранирован и полностью изолирован от воздуха в корпусе зонда
- Отличная работа в условиях вакуума и при температурах от 4 К до 300 °C
- Высочайшее качество управления импедансом благодаря идеально симметричной копланарной контактной структуре, изготовленной с помощью MEMS
- Нанесите зонд на любой материал прокладки с минимальными повреждениями
