Velox 3

Программное обеспечение для управления зондовой станцией

Обзор продукта

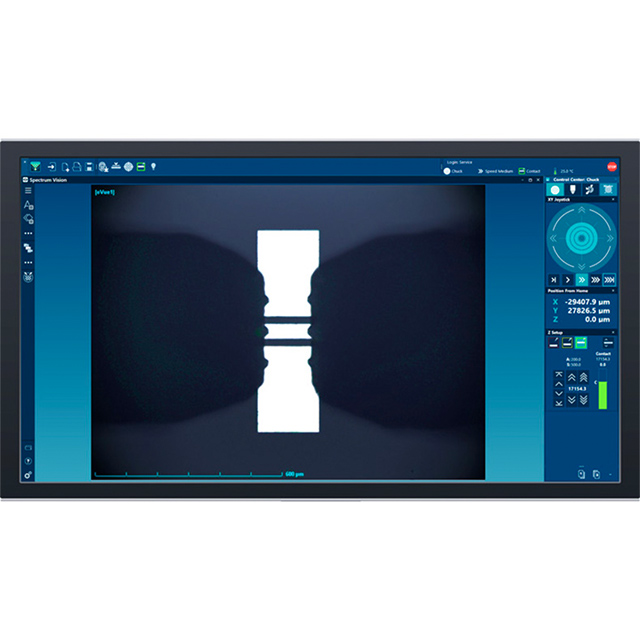

Совместимость с Windows 10 — ориентированный на пользователя дизайн — эффективный и надёжный. Оцените новое программное обеспечение для управления зондами Velox™ 3!

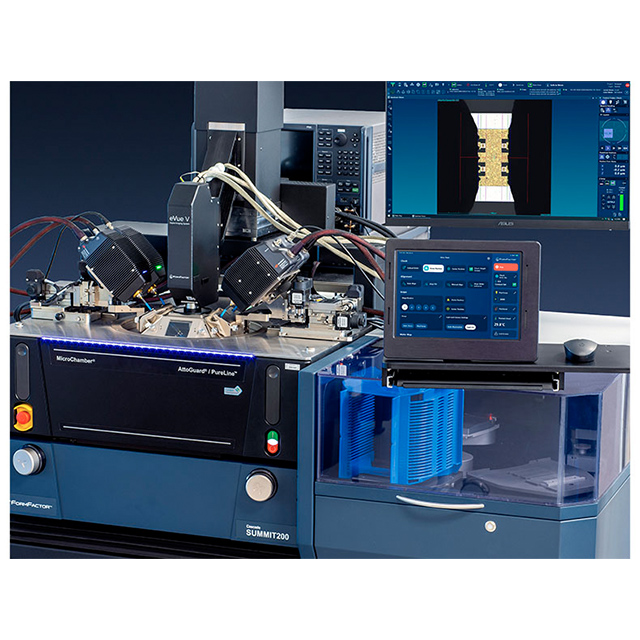

Velox™ — это уникальный программный пакет FormFactor для 200-миллиметровых и 300-миллиметровых зондовых станций. Это универсальный стандарт для полуавтоматических и полностью автоматизированных систем, обеспечивающий бесперебойную связь между пользователем и более чем 15 различными платформами.

Velox снижает совокупную стоимость владения за счёт минимизации усилий по обучению и более быстрого получения надёжных данных. Являясь ключевым элементом эксклюзивной технологии Contact Intelligence™ от FormFactor для автономной работы, он позволяет пользователю выполнять измерительные задачи быстрее, безопаснее и точнее. Velox обеспечивает безопасную и быструю загрузку пластин, лёгкую автоматизацию тестирования и интеграцию измерительных систем, предотвращая дорогостоящие повреждения зондов и карт зондов на протяжении всего цикла измерений.

Velox установлен более чем на 2100 станциях для подключения датчиков FormFactor. Благодаря прочным связям с клиентами и постоянному совершенствованию программное обеспечение Velox является явным лидером в области управления станциями для подключения датчиков.

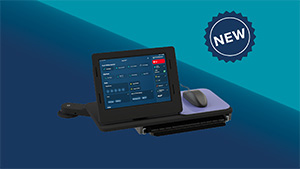

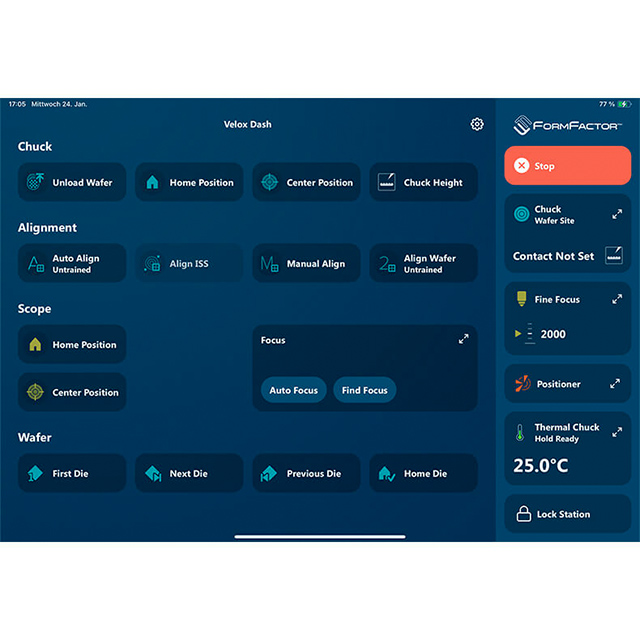

Velox Dash™
— современный интерфейс на основе сенсорного экрана для интуитивно понятного управления зондами

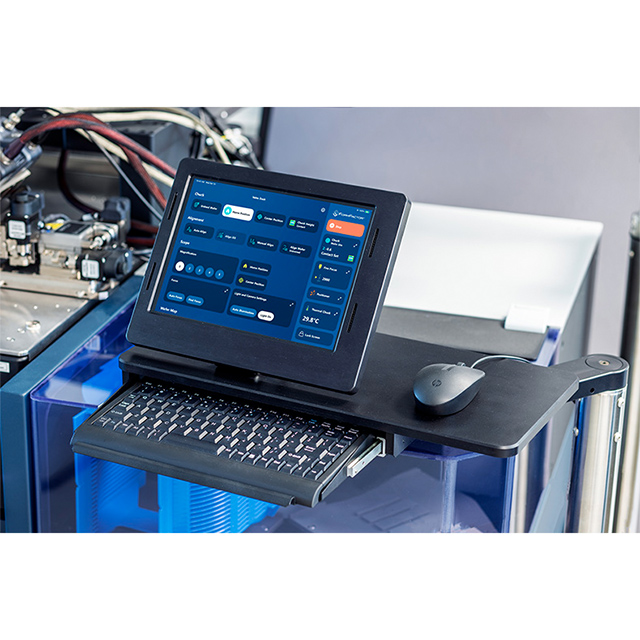

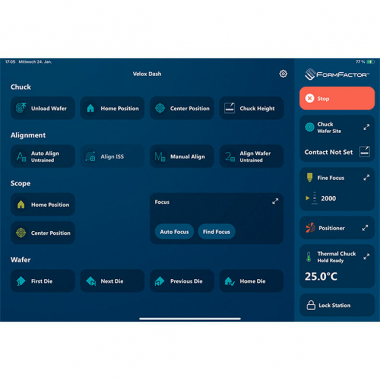

Новое сопутствующее устройство FormFactor уже здесь! Velox Dash™ упрощает управление зондами, предоставляя доступ к наиболее часто используемым функциям одним касанием пальца. Благодаря современному пользовательскому интерфейсу Velox Dash устанавливает стандарты для простого в использовании управления инженерными зондами. Сопутствующее устройство сочетает в себе интуитивно понятный сенсорный интерфейс и адаптируемое рабочее место. Кроме того, Velox Dash объединяет функции аппаратного джойстика и пульта дистанционного управления eVue в единую платформу. Новый дизайн Velox Dash, ориентированный на пользователя, делает повседневную работу приятной

Ориентированный на пользователя дизайн с новыми значками и скинами
Для создания современного внешнего вида мы представили новую цветовую концепцию. Все значки были полностью переработаны и теперь лучше узнаваемы. Тем не менее, они находятся на том же месте, что и раньше, и мгновенно узнаваемы. Информация, связанная с процессом и безопасностью, например, о контакте или различных этапах в Центре управления, четко выделена. Кроме того, теперь легче различать значки приложений, например, Spectrum или SetupTool, и функциональные значки, например, «Автовыравнивание» или «Вкл./выкл. подсветки».

Основные характеристики

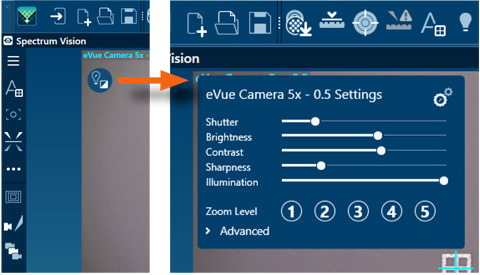

Плавающие кнопки управления

• Простая и быстрая настройка вида с камеры
• Перейдите в раздел «Настройки освещения и изображения» выбранной камеры одним щелчком мыши

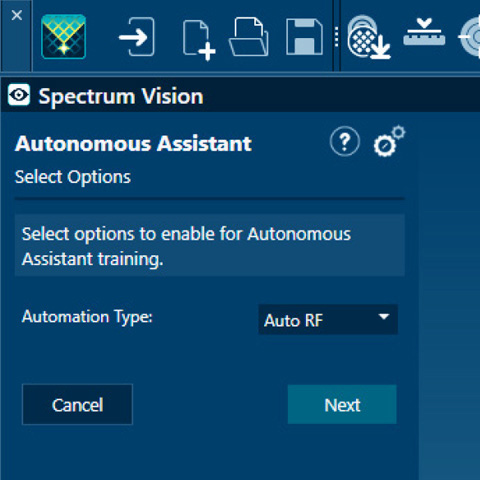

Мастер рабочего процесса

• Управляемые рабочие процессы для настройки пластин, инструментов выравнивания и автономных помощников
• Мастер рабочего процесса отображает только настройки и опции, относящиеся к задаче
• Настройки мастера можно исправить в любое время – перезапускать мастер не нужно
• Мастер помогает найти интеллектуальные решения в случае ошибки

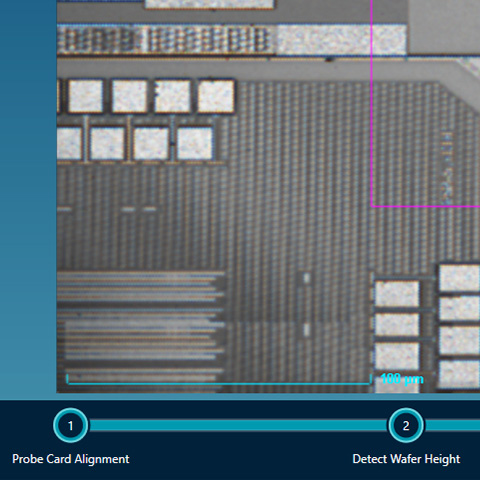

Индикатор выполнения

• Визуализирует ход выполнения задач настройки, юстировки и измерений
• Информация о состоянии всегда под рукой

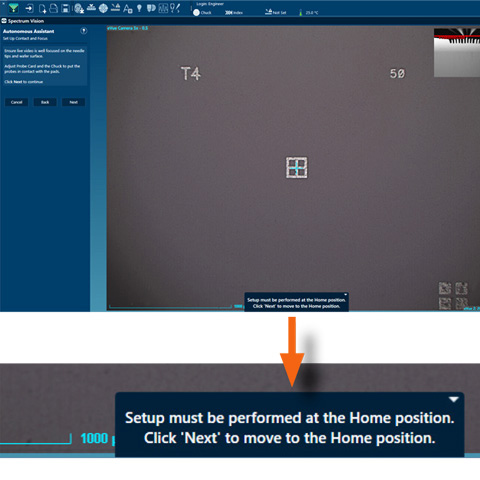

Всплывающие уведомления

• Информирует пользователя о событиях, например, “Успешном выравнивании”
• Взаимодействует с пользователем и помогает создавать интеллектуальные решения

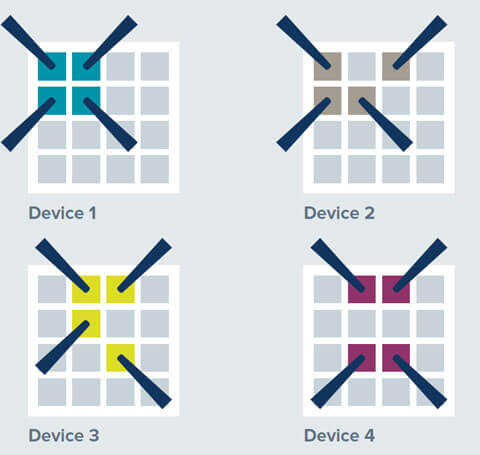

Менеджер моторизованных позиционеров

• Для очень сложных структур пластин
• Позволяет автоматически тестировать несколько устройств в каждом слоте перед переходом к следующему слоту
• Автоматическое изменение расположения зондов для каждой матрицы
• Простое создание и модификация макетов
• Программирование не требуется
• Простая интеграция с программным обеспечением test executive

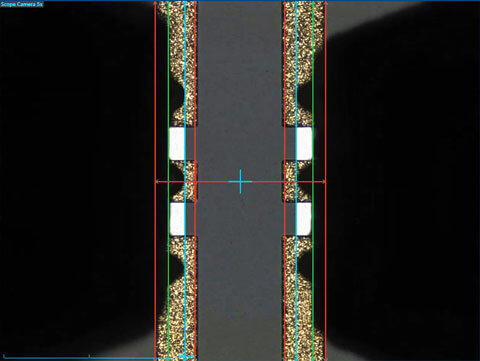

Расширенное выравнивание

• Повышает точность измерений в диапазоне радиочастот, милливатт и терагерц и упрощает позиционирование зонда
• Отображает на экране маркеры местоположения, которые помогают пользователю точно знать, где приземлятся зонды, даже если их не видно из-за расфокусировки.
• Особенно полезно для стандартов THRU, где из-за стандартной геометрии сложно определить смещение от края площадки.
• Взаимодействует с WinCal: в зависимости от калибровочного субстрата пользователи могут либо считывать предустановленные наложения FormFactor, либо добавлять собственные группы наложений.

Селективное замачивание штампов

• Новый уровень эффективности тестирования пластин при зондировании вне окружающей среды
• Пользователь может определить время выдержки для каждой матрицы
• Простой в использовании графический интерфейс

Выборочная центровка штампов

• Пользователь может определить, какие штампы нуждаются в центровке
• Никаких сложных адаптаций теста
• Необходим исполнительный директор

Обработка вспомогательных штампов

• Поддиапазоны могут быть помечены разными цветами для лучшей дифференциации
• Перетащите дочерние элементы в разные положения таблицы
• Выберите несколько подразделов в таблице
• Фильтровать по меткам

ТЕХНОЛОГИЯ CONTACT INTELLIGENCE

Непрерывный автономный тест полупроводников

Благодаря уникальной технологии Contact Intelligence от FormFactor, Velox 3 обеспечивает круглосуточное автономное тестирование полупроводников. Технология Contact Intelligence сочетает в себе продуманную конструкцию оборудования, инновационные алгоритмы программного обеспечения и многолетний опыт для создания технологии, которая обеспечивает преимущества в широком спектре областей применения. Это позволяет выполнять длительные процедуры тестирования в течение ночи или выходных без вмешательства оператора — даже в широком диапазоне температур. Технология Contact Intelligence сокращает время получения точных данных, выхода на рынок и, в конечном итоге, время выхода на прибыль.

СЕКУНДЫ /GEM

Улучшение ваших производственных процессов

Интерфейсы SECS/GEM — это отраслевой уровень интеграции для производства полупроводников, соответствующий стандарту SEMI. Интерфейсы SECS/GEM обеспечивают связь между системой и более высоким уровнем. Производственные и заводские данные, сигналы тревоги, технологические значения, параметры процесса и т. д. передаются через SECS/GEM.

АВТОМАТИЧЕСКАЯ НАСТРОЙКА

Максимально быстрое выравнивание и картографирование пластин

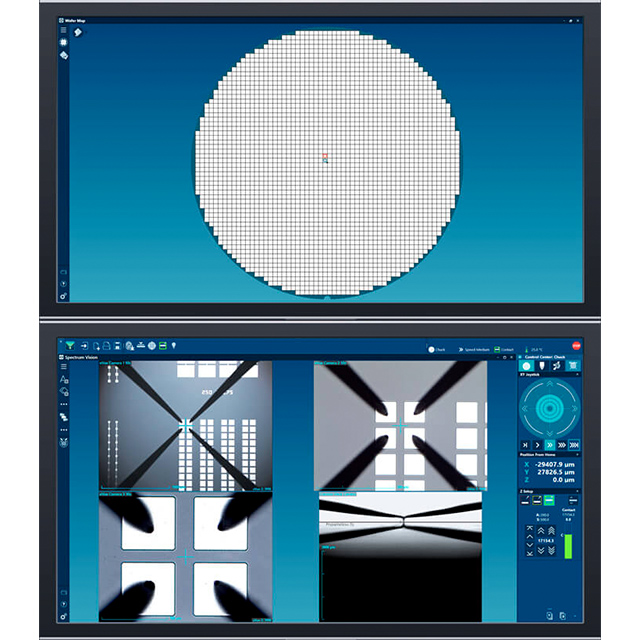

Velox AutoAlign — это самый эргономичный и быстрый способ выровнять пластину по осям X, Y и тета и определить диаметр пластины и размер матрицы. Он генерирует карту пластины, соответствующую рассчитанным индексам матриц и количеству распознанных матриц по обеим осям.

VUETRACK

VueTrack™ позволяет проводить тестирование без участия оператора при различных температурах для позиционеров или карт с зондами, автоматически выравнивая зонды по площадкам с помощью микроскопа eVue Pro. VueTrack устраняет необходимость в ручной регулировке и обеспечивает постоянное качество контакта.

ПЕРЕСТРОИТЬ

Автоматическое выравнивание зонда по подушечкам

ReAlign™ позволяет проводить тестирование без участия оператора при различных температурах для карт-зондов на станции зондов CM300xi, автоматически выравнивая зонды по площадкам с помощью трех встроенных в систему камер. Это особенно рекомендуется для приложений с ограниченным обзором под микроскопом, таких как карты-зонды с вертикальным расположением и пирамидальные карты-зонды, а также при использовании испытательной головки.

CELLVIEW

CellView позволяет легко перемещаться и ориентироваться в тех частях пластины, которые не видны.

РУКОВОДСТВО ПО РАБОЧЕМУ ПРОЦЕССУ

Простое пошаговое руководство

Руководство по работе с Velox позволяет неопытным пользователям успешно проводить измерения, шаг за шагом сопровождая оператора в различных процессах, независимо от того, являются ли они простыми процедурами или сложными измерениями.

ИНСТРУМЕНТ НАСТРОЙКИ VELOX

Все глобальные настройки в одном месте

Инструмент настройки Velox объединяет все глобальные настройки Velox в одном месте — от настроек автозапуска, интерфейса и устройств до управления лицензиями. Это упрощает процесс настройки, сокращает время обучения и экономит время. Дополнительные настройки Velox, такие как для Control Center, WaferMap и Spectrum, будут последовательно интегрированы в инструмент настройки в следующих версиях Velox.
