Обзор продукции
Гибкое решение для зондирования кремниевой фотоники для вертикального соединения кромок

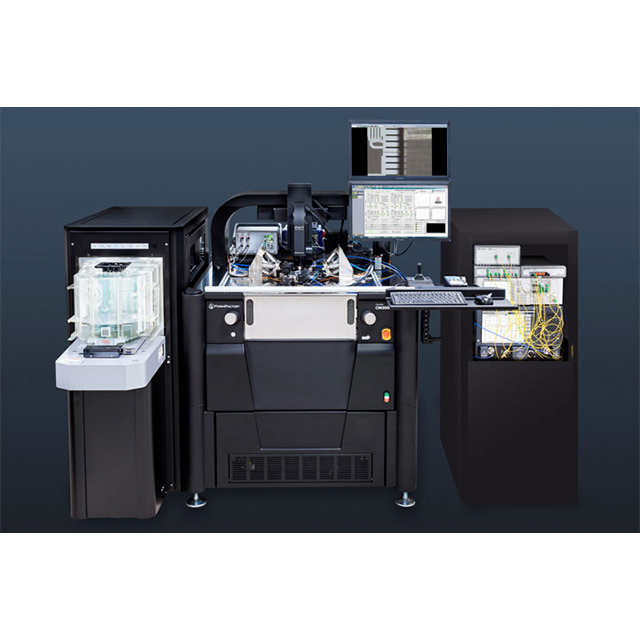

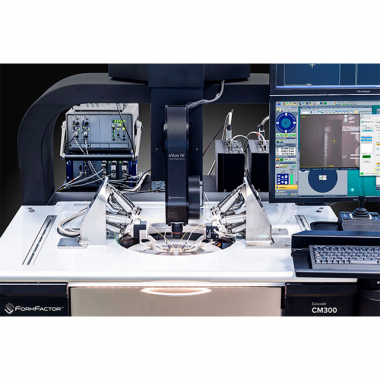

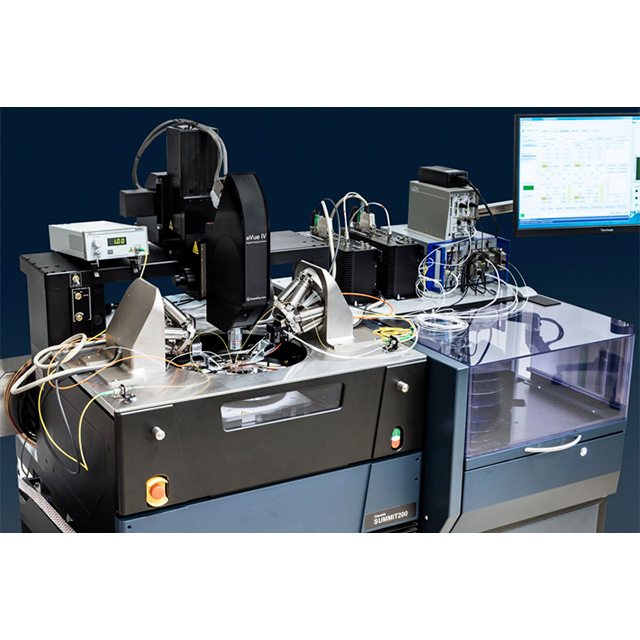

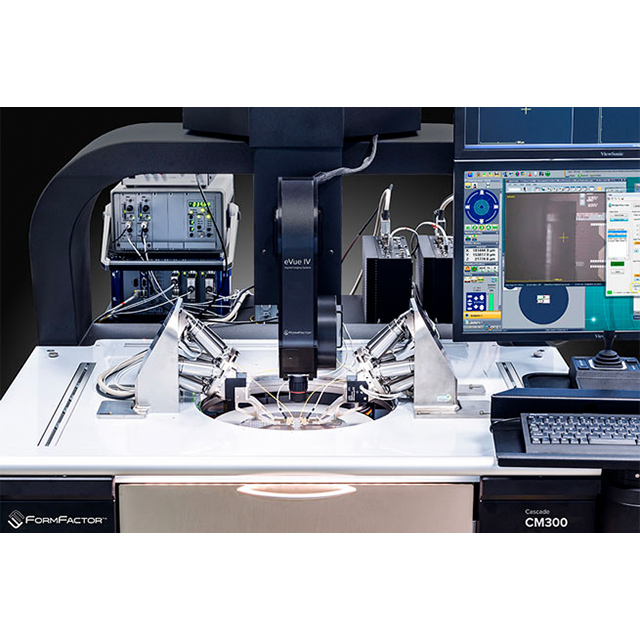

Автономный помощник по измерению кремниевой фотоники от FormFactor устанавливает отраслевой стандарт в области кремниевой фотоники на уровне пластин и матриц. Это очень гибкое решение обеспечивает множество технологий тестирования - от отдельных волокон до массивов и от вертикального соединения до краевого соединения. Благодаря новой революционной системе OptoVue для расширенных калибровок, интеллектуальным алгоритмам машинного зрения и эксклюзивной системе SiPh TopHat для работы в темной, экранированной и незамерзающей среде система обеспечивает автономную калибровку и повторную калибровку без помощи рук при различных температурах. Это позволяет сократить время проведения более точных измерений и снизить стоимость тестирования.
Использование одиночных оптических волокон и волоконных матриц в качестве зондов для ввода света в пластину и выхода из нее как для поверхностного, так и для краевого соединения создает множество проблем, с которыми FormFactor справляется с помощью своей технологии Contact Intelligence. В отличие от электрического тестирования, при оптическом тестировании используются волокна и волоконные матрицы, которые не соприкасаются со своими соответствующими "площадками", известными как соединители решеток или грани на поверхности и кромке пластины соответственно. Вместо этого волокна необходимо шарнирно соединять относительно ответвителей и фасеток, чтобы определить положение максимальной передачи оптической мощности.

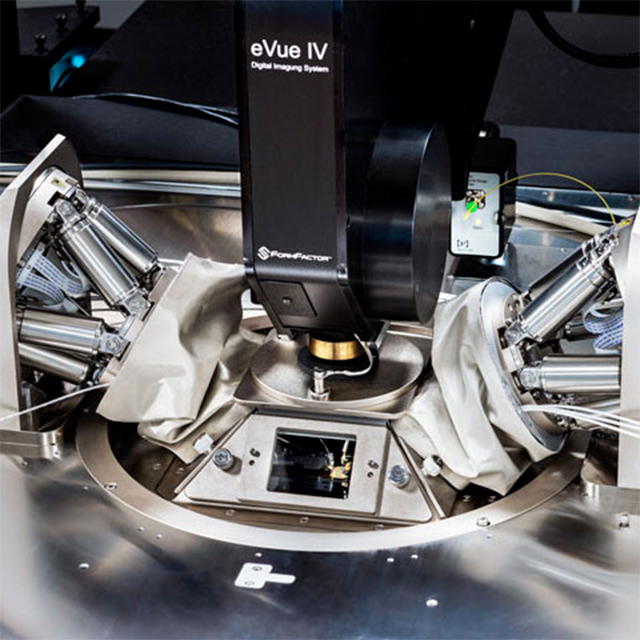

Установка начального положения наконечников волокон или матрицы относительно решеток и фасок, а затем оптимизация их положения осуществляются с помощью уникальных автоматизированных технологий, разработанных инженерами FormFactor. Благодаря передовой обработке изображений и специально разработанным алгоритмам доступны настройки высоты Z, межфракционного зазора, а также набор автоматических калибровок решения для позиционирования на зондовой станции.
Компания FormFactor также внедрила технологию определения смещения Z, которая обеспечивает точное размещение волокон и матриц на субмикронном уровне при стыковке матриц. Эти автоматизированные оптические возможности также могут быть объединены с программируемыми технологиями позиционирования по постоянному току и РЧ для создания действительно автоматизированной оптико-оптической, оптико-электрической и оптико-электро-оптической тестовой платформы.
Для оптических приложений Contact Intelligence сокращает то, что раньше занимало дни, недели или месяцы, до нескольких минут, обеспечивая гибкость в динамичной инженерной среде и стабильную воспроизводимую среду для производства.
Выбор
- Революционное развитие технологии фотонного зондирования на уровне пластин и матриц
- Калибровка на месте в режиме реального времени
- Тестирование отдельных матриц
- Точное сопряжение кромок на уровне матрицы
- Измерения мощности на месте
- Передовые технологии калибровки
- Позволяет проводить автономные измерения

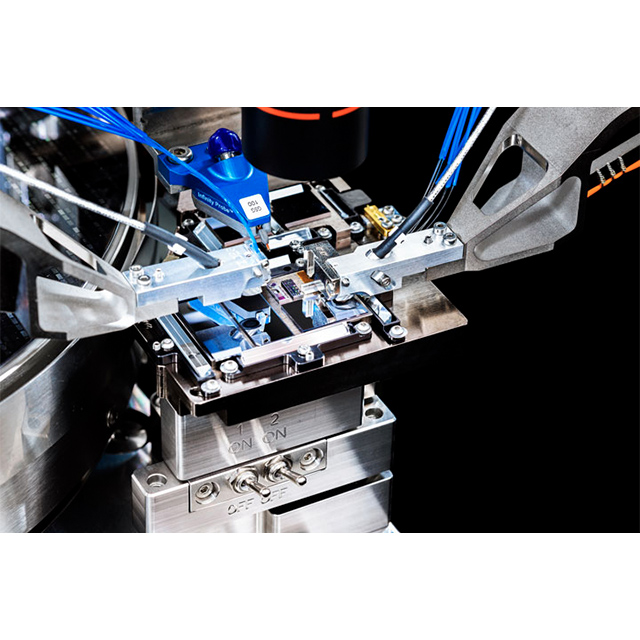

Горизонтальное соединение кромок на уровне матрицы
- Высочайшая точность результатов тестирования
- Наименьшие потери при соединении
- Воспроизводимые результаты измерений благодаря эксклюзивной автоматической технологии выравнивания волокон по граням
- Технология предотвращения столкновений снижает риск повреждения волокон.
- Простота использования для менее опытных пользователей
- Позволяет максимально точно моделировать реальные условия, обеспечивая производительность устройства, максимально приближенную к конечному приложению

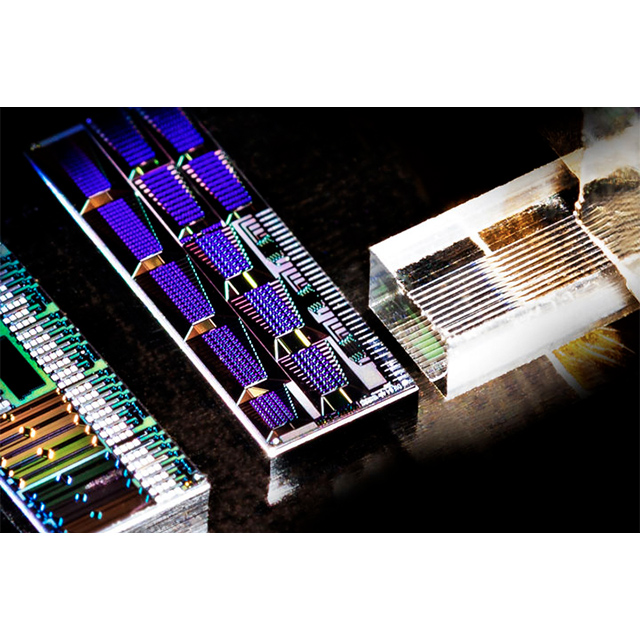

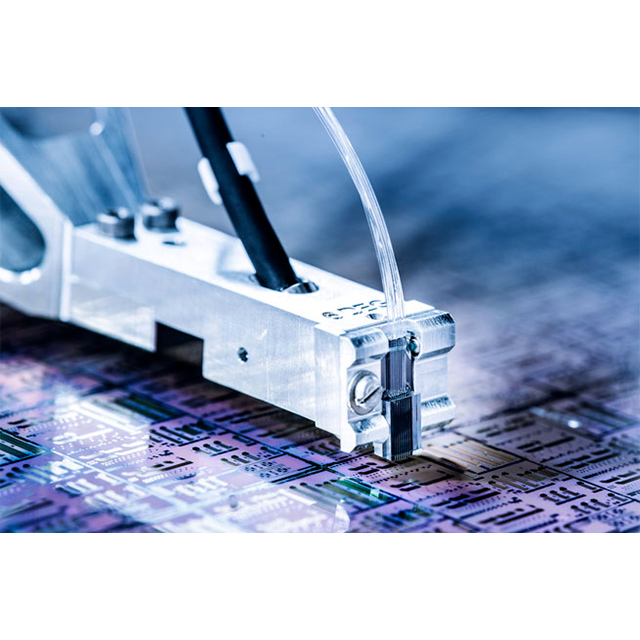

Соединение кромок пластин на уровне
- Новое инновационное сочетание аппаратных и программных функций для выравнивания и оптимизации волокон / матриц в канавке на уровне пластин
- Минимальные потери на сцепление при минимальных размерах желоба
- Простая настройка даже для менее опытных пользователей
- Воспроизводимые результаты измерений благодаря уникальной технологии выравнивания зазоров между волокнами
- Технология предотвращения столкновений снижает риск повреждения волокон.

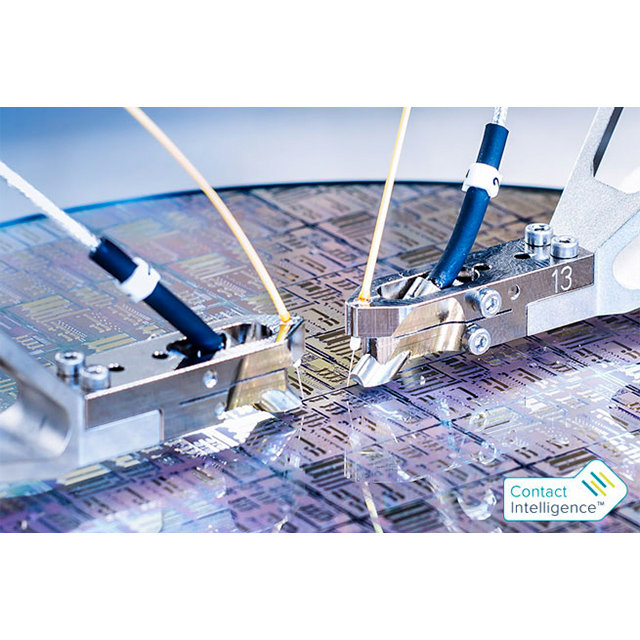

Вертикальное соединение
- Отраслевой стандарт для вертикального соединения с пластинчатыми решетчатыми соединителями
- Оборудование для позиционирования точно откалибровано для зондовой станции и готово к выполнению оптической оптимизации от матрицы к матрице за считанные минуты
- Эксклюзивная калибровка точки поворота определяет оптимальную точку минимального смещения на конце волокна / матрицы
- Функция поиска первого источника света позволяет автоматически определять начальное положение для оптимизации
- Другие интегрированные функции: Определение угла падения, сканирование с оптическим поворотом, анализ данных оптического сканирования, оптическое отслеживание, выравнивание оптических зондов
Тепловые характеристики
- Затемненный, экранированный и незамерзающий
- От -40 ° C до + 125 ° C
- Доступно единственное решение, которое позволяет свести к минимуму воздействие потока воздуха при низких температурах на волокна / волоконные матрицы для получения стабильных и воспроизводимых результатов измерений.
- Эксклюзивное окно с покрытием ITO для легкой настройки
- Обеспечивает автономную калибровку и повторную калибровку без помощи рук при различных температурах
Альянсы являются ключевыми в решениях для тестирования SiPh
Прочные партнерские отношения с Keysight Technologies для производства измерительных приборов
Автоматизация управления тестированием с интеграцией в Keysight Test Automation на Pathwave

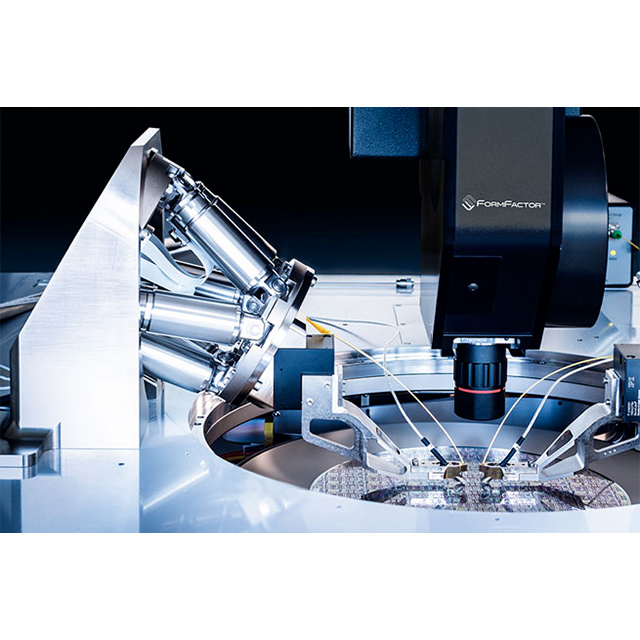

Компания Physik Instrumente (PI)выбрала прецизионное позиционирование мирового класса в качестве предпочтительного партнера.
Использование значительного опыта инновационной команды инженеров
Эксклюзивные автоматические калибровки
- Новаторский набор автоматизированных функций, выполняющих критическую калибровку оптической системы позиционирования на станции зондирования
- Пошаговая настройка высоты пластины для зондирования
- CalVue использует уникальную технологию ретро-зеркал для просмотра всех аспектов волокна / матрицы без внешнего освещения и обеспечивает автоматическую калибровку на месте в режиме реального времени.
- Дополнительные эксклюзивные функции калибровки: калибровка двигателя, калибровка по z-смещению, тэта-калибровка, pzt-калибровка, калибровка плоскостности, автоматическая калибровка точки поворота
Проверенная производительность
- Эксклюзивная автоматизированная методология тестирования, разработанная FormFactor
- Демонстрирует полную производительность решения для позиционирования, откалиброванного на зондовой станции, путем измерения повторяемости подключенной мощности
- Проверяет, что результаты подключенной мощности при 900 измерениях находятся в пределах менее 0,3 дБ
- В промежутках между каждым измерением перемещаются все элементы решения, включая патрон для пластин, шестигранные и пьезоэлементы
- По-настоящему демонстрирует интегрированную производительность и надежность автономного помощника по измерению кремниевой фотоники FormFactor
FormFactor SiPh-Инструменты
- Мощный программный пакет, разработанный FormFactor
- Включает в себя обширный набор инструментов для обеспечения оптического зондирования
- Автоматизирует ручные задачи за счет интеграции возможностей машинного зрения зондовой станции с оптическим позиционированием и испытательным оборудованием
- Функции: Обучение положению при измерении, обучение пластин, функции автоматического выравнивания, проверки калибровочных пластин, проверки оптического выравнивания, управление матрицами
- Широкий спектр инструментов для сбора, регистрации и интерпретации данных
Интерфейс контроллера FormFactor Photonics (PCI)
- FormFactor - разработанный графический пользовательский интерфейс для ручного управления оптической системой позиционирования
- Также может использоваться для настройки конфигураций параметров сканирования и выполнения функций начального оптического выравнивания
- После выравнивания все функции калибровки автоматизируются и выполняются с помощью SiPh-инструментов
Реконфигурируемый волоконный рычаг
- Настраивается между отдельными волокнами, волоконными массивами и держателями для соединения кромок
- Гибкость для инженерных и объемных сред
- После замены держателей волокон автоматические процедуры калибровки FormFactor восстановят работу в считанные минуты
- Специально разработанный встроенный Z-датчик смещения с нанометровой точностью максимизирует тестируемую площадь пластины и гарантирует точный и воспроизводимый сбор данных
Приложения
- Кремниевая фотоника
