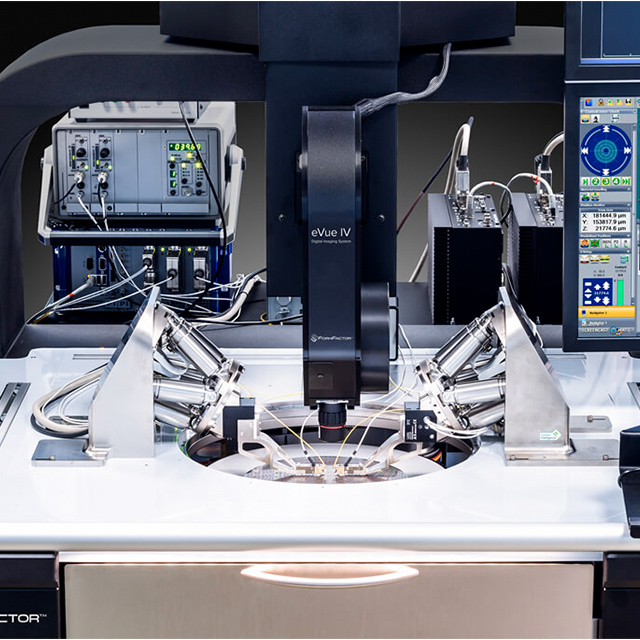

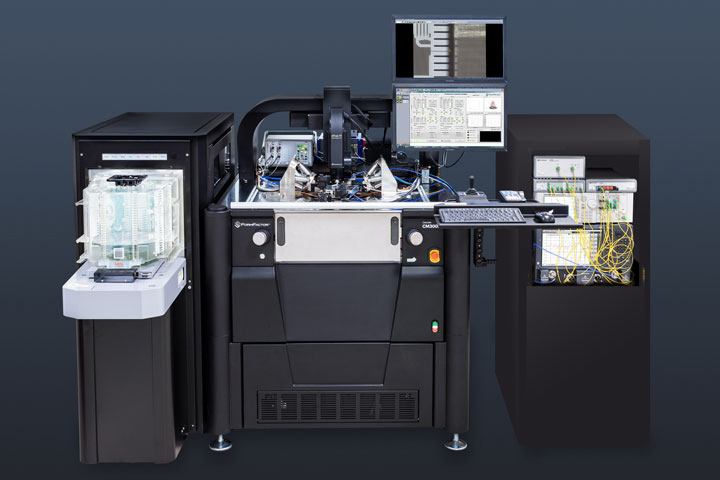

300-мм зондовая станция со встроенной кремниевой фотонической пластиной и решением для зондирования на уровне матрицы

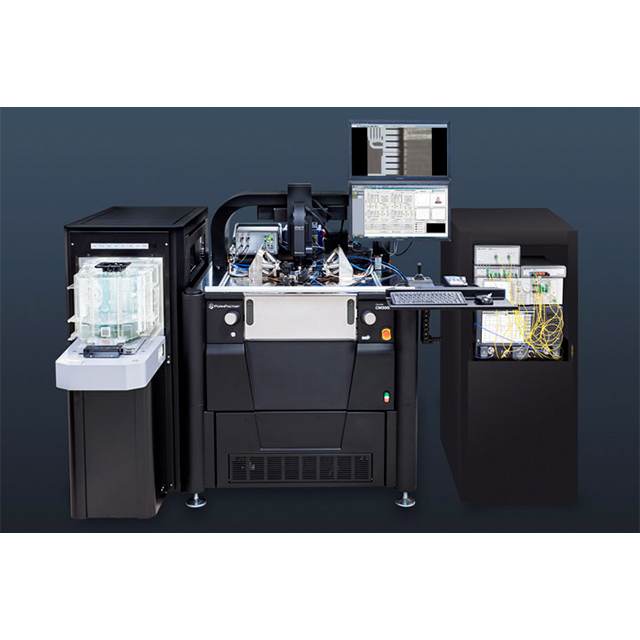

Зондирующая станция 300 мм CM300xi-SiPh - это первое проверенное интегрированное измерительное решение на рынке, которое позволяет проводить инженерные и производственные оптимизированные оптические измерения сразу после установки - без дальнейшей доработки. Этот уникальный автономный помощник по измерению SiPh предоставляет новаторский набор функций, которые позволяют точно откалибровать оборудование оптического позиционирования на зондовой станции и проверить работоспособность интегрированной системы.
В сочетании с революционной технологией OptoVue для расширенных калибровок, интеллектуальными алгоритмами машинного зрения и эксклюзивной системой SiPh TopHat для использования в темной, экранированной и незамерзающей среде система обеспечивает автономную калибровку и повторную калибровку без помощи рук при различных температурах. Это позволяет сократить время проведения более точных измерений и снизить стоимость тестирования.
Разработанные FormFactor инструменты SiPh и Photonics Controller Interface (PCI) предоставляют мощные программные средства для выравнивания, сбора и анализа данных. Это включает в себя все необходимые алгоритмы для использования волокон и волоконных матриц как с поверхностным, так и с краевым соединением.
FormFactor предоставляет все инструменты, приспособления и функциональность, необходимые для выполнения кремниевого фотонного зондирования на ваших фотонных устройствах в течение нескольких дней, а не месяцев или лет.
Опция
- Революционное развитие технологии фотонного зондирования на уровне пластин и матриц
- Калибровка на месте в режиме реального времени

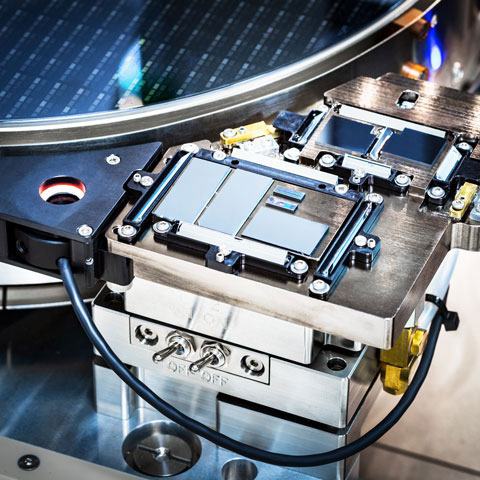

- Испытания с использованием отдельных штампов
- Соединение кромок на уровне матрицы
- Измерения мощности на месте
- Передовые технологии калибровки
- Обеспечивает автономные измерения

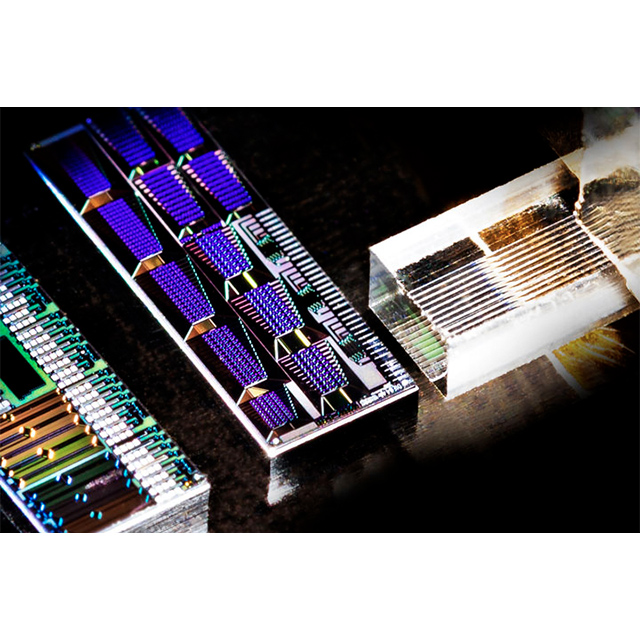

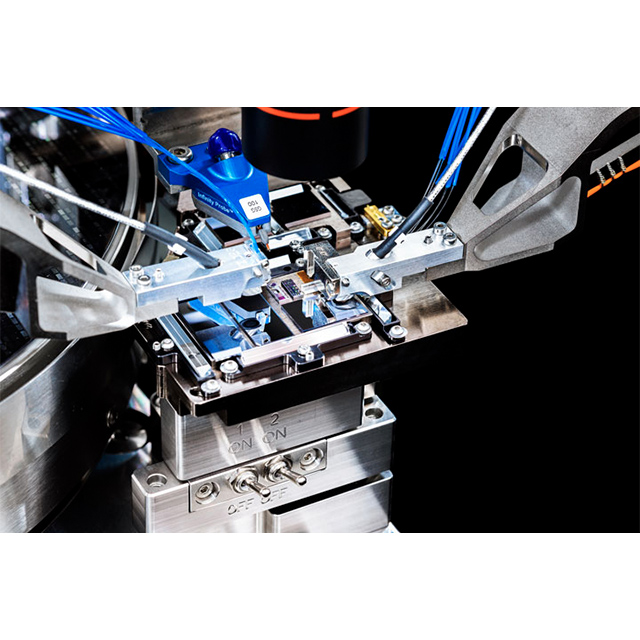

Горизонтальное соединение кромок на уровне матрицы
- Высочайшая точность результатов испытаний
- Наименьшие потери связи
- Воспроизводимые результаты измерений благодаря эксклюзивной автоматической технологии выравнивания волокон по граням
- Технология предотвращения столкновений снижает риск повреждения волокон.
- Простота использования для менее опытных пользователей
- Обеспечивает точное моделирование реальных условий при производительности устройства, максимально приближенной к конечному приложению

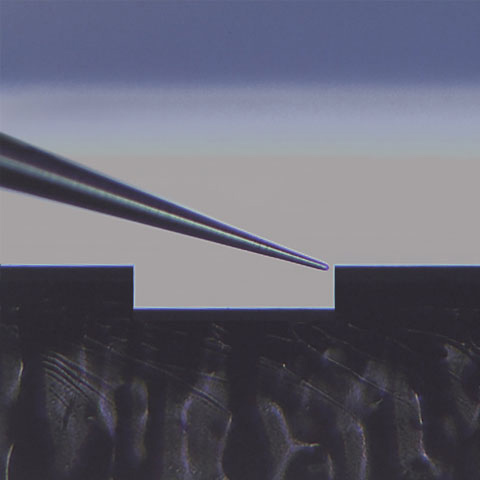

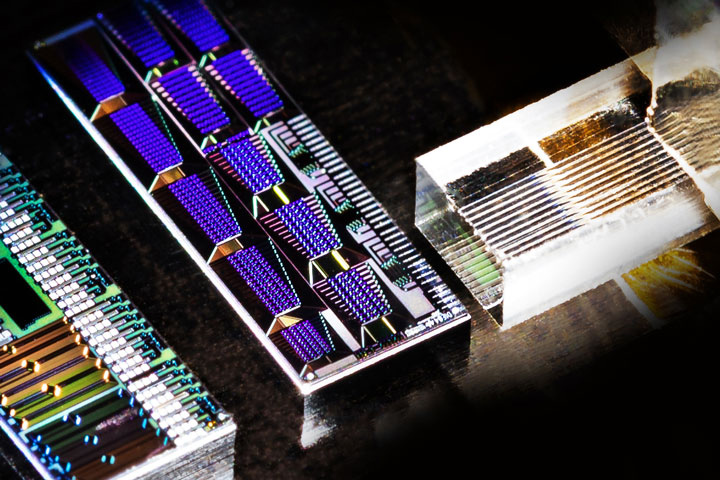

Соединение кромок на уровне пластины
- Новое инновационное сочетание аппаратных и программных функций для выравнивания и оптимизации волокон / матриц в канавке на уровне пластины.
- Минимальные потери на сцепление при минимальных размерах желоба
- Простая настройка даже для менее опытных пользователей
- Воспроизводимые результаты измерений благодаря уникальной технологии выравнивания зазоров между волокнами
- Технология предотвращения столкновений снижает риск повреждения волокон.

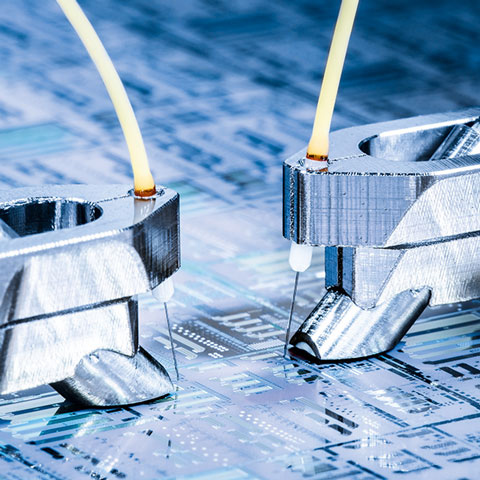

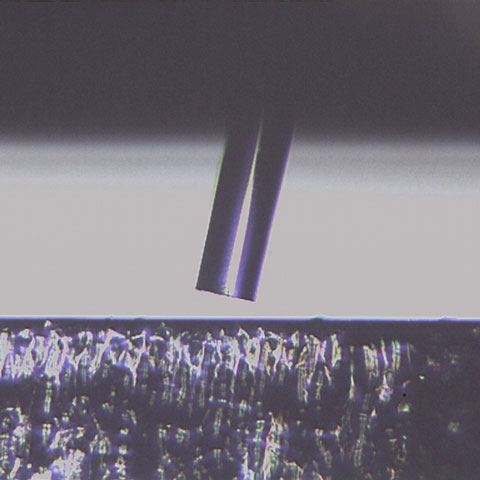

Вертикальное соединение
- Промышленный стандарт для вертикального соединения с пластинчатыми решеточными соединителями
- Оборудование для позиционирования точно откалибровано для зондовой станции и готово к выполнению оптической оптимизации от матрицы к матрице за считанные минуты
- Эксклюзивная калибровка точки поворота определяет оптимальную точку минимального смещения на конце волокна / матрицы
- Функция поиска при первом освещении позволяет автоматически определять начальное положение для оптимизации
- Другие интегрированные функции: Определение угла падения, сканирование с оптическим поворотом, анализ данных оптического сканирования, оптическое отслеживание, выравнивание оптических зондов

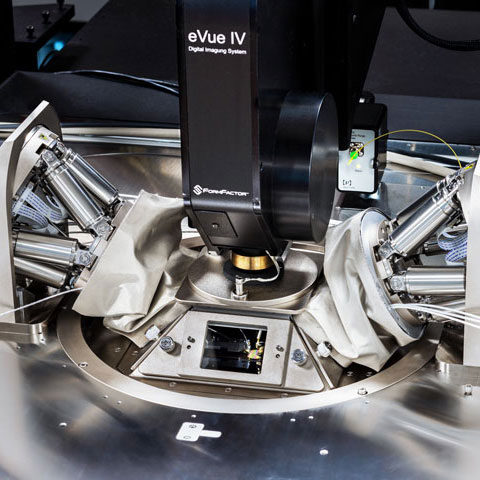

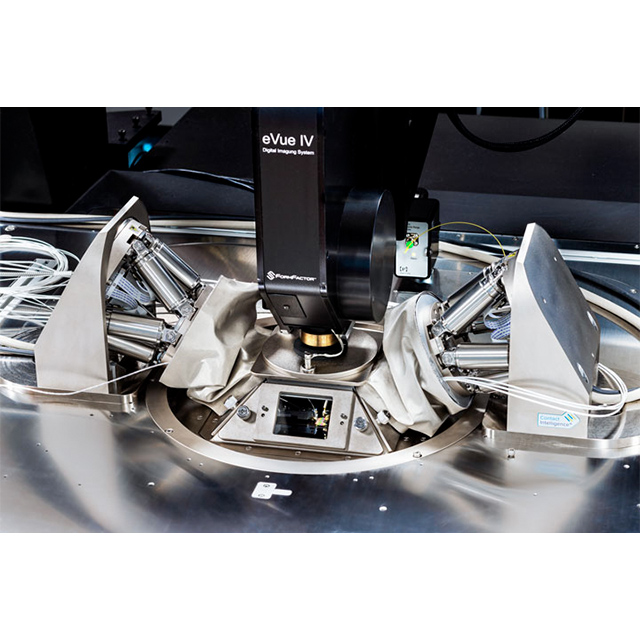

Тепловые характеристики
- Темная, экранированная и незамерзающая
- От -40 ° C до + 125 ° C
- Единственное доступное решение, позволяющее свести к минимуму воздействие потока воздуха при низких температурах на волокна / волоконные матрицы для получения стабильных и воспроизводимых результатов измерений.
- Эксклюзивное верхнее окно с покрытием ITO для легкой настройки
- Обеспечивает автономную калибровку и повторную калибровку без помощи рук при различных температурах
Альянсы владеют ключами к решениям для тестирования SiPh
- Прочные партнерские отношения с Keysight Technologies для производства измерительных приборов
- Автоматизация управления тестированием с интеграцией в Keysight Test Automation на Pathwave

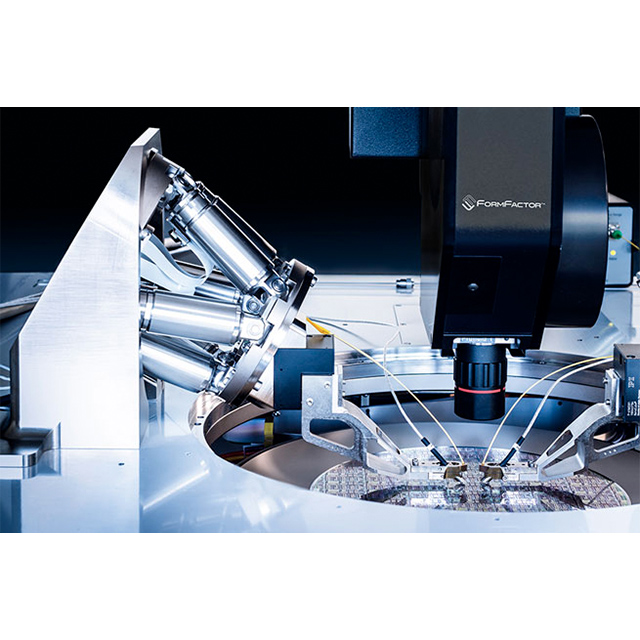

- Компания Physik Instrumente (PI) является предпочтительным партнером в области точного позиционирования мирового класса.
- Использование значительного опыта инновационной команды инженеров
Эксклюзивные автоматические калибровки
- Новаторский набор автоматизированных функций, выполняющих критическую калибровку оптической системы позиционирования для зондирующей станции
- Пошаговая настройка высоты пластины для зондирования
- CalVue использует уникальную технологию ретро-зеркал для просмотра всех аспектов волокна / матрицы без внешнего освещения и обеспечивает автоматическую калибровку на месте в режиме реального времени.
- Дополнительные эксклюзивные функции калибровки: калибровка двигателя, калибровка по z-смещению, тэта-калибровка, pzt-калибровка, калибровка плоскостности, автоматическая калибровка точки поворота
Проверенная производительность
- Эксклюзивная методология автоматизированных испытаний, разработанная FormFactor

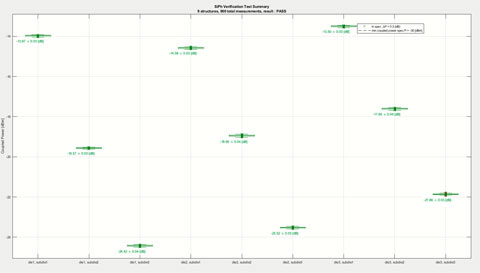

- Демонстрирует полную производительность решения для позиционирования, откалиброванного на зондирующей станции, путем измерения повторяемости подключенной мощности
- Проверяет, что результаты подключенной мощности при 900 измерениях находятся в пределах менее 0,3 дБ
- В промежутках между каждым измерением перемещаются все элементы решения, включая патрон для пластин, шестигранные и пьезоэлементы
- Действительно демонстрирует интегрированную производительность и надежность автономного помощника FormFactor по измерениям в области Silicon Photonics.
FormFactor SiPh-Инструменты
- Мощный программный пакет, разработанный FormFactor
- Включает в себя обширный набор инструментов для обеспечения оптического зондирования
- Автоматизирует ручные задачи за счет интеграции возможностей машинного зрения зондовой станции с оптическим позиционированием и испытательным оборудованием
- Функции: Обучение положению при измерении, обучение пластины, функции автоматического выравнивания, проверки калибровочных пластин, проверки оптического выравнивания, управление матрицами
- Широкий спектр инструментов для сбора, регистрации и интерпретации данных

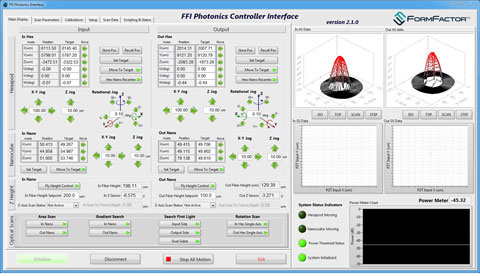

Интерфейс контроллера FormFactor Photonics (PCI)
- Разработанный FormFactor графический пользовательский интерфейс для ручного управления оптической системой позиционирования
- Также может использоваться для настройки конфигураций параметров сканирования и выполнения функций начального оптического выравнивания
- После выравнивания все функции калибровки автоматизируются и выполняются с помощью SiPh-инструментов

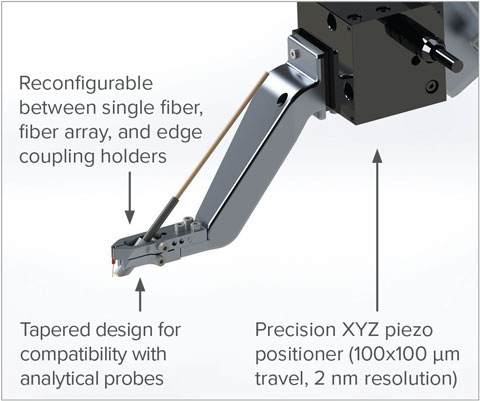

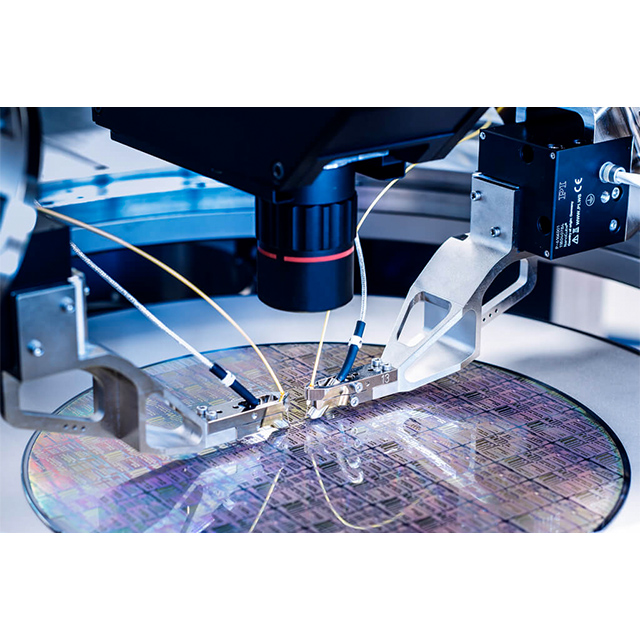

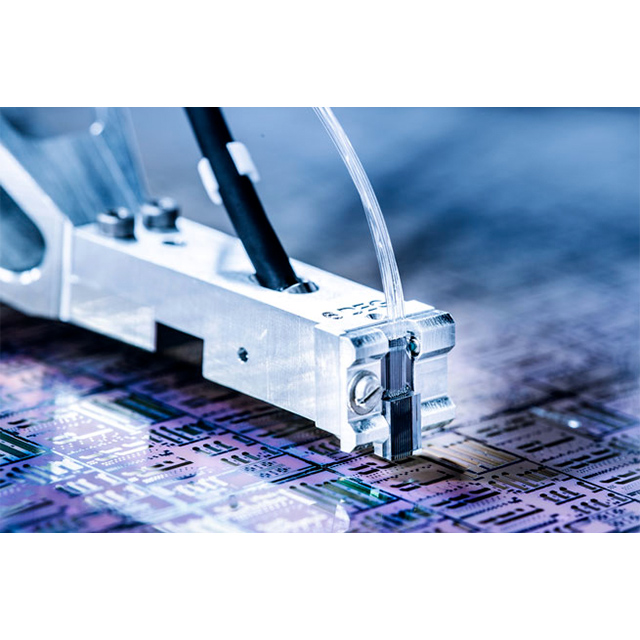

Реконфигурируемый волоконный рычаг
- Настраивается между одиночными волокнами, волоконными массивами и держателями для соединения кромок
- Гибкость для инженерных и объемных сред
- После замены держателей волокон автоматические процедуры калибровки FormFactor восстановят работу в считанные минуты
- Специально разработанный встроенный Z-датчик смещения с нанометровой точностью максимизирует тестируемую площадь пластины и гарантирует точный и воспроизводимый сбор данных
Области применения
- Silicon Photonics
