Обзор продукта
Настройте свою зондовую станцию диаметром 150 мм на основе гибких модулей по невероятной цене!
Компания FormFactor представляет новую модульную концепцию своих лучших в своем классе зондовых станций диаметром 150 мм. Это еще больше упростит настройку вашего индивидуального зондового решения для текущих и будущих нужд по невероятной цене. Просто выберите базовую станцию и добавьте столько стартовых комплектов для конкретного применения, сколько вам нужно.
Доступные опции
Микроскоп

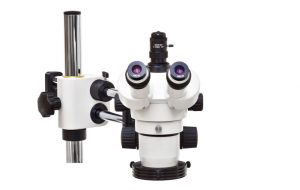

- Микроскоп со стереозумом
- Микроскоп высокого разрешения
Стартовый комплект приложений (ВКЛ. Зонды)
- IV/CV
- RF Basic
- mmW Basic
- Keysight N5291 (усовершенствованный mmW)
- Удлинители VDI Mini (усовершенствованные mmW)
- Дельта-тюнеры для микроволновых печей Focus (расширенная настройка нагрузки)
- Усовершенствованная ТГц
- Анализ отказов
- Высокая мощность
Комплект позиционеров
- Базовые модели
- Усовершенствованная система mmW / THz / Load-pull

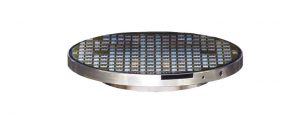

Патрон
- Коаксиальная
- Triax
- Термическая
- Высокая мощность
Базовая станция
- Базовые модели
- Усовершенствованная система mmW / THz / Load-pull

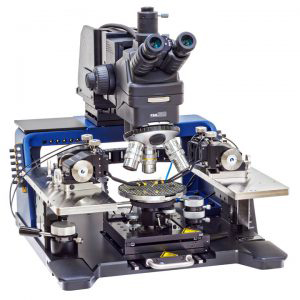

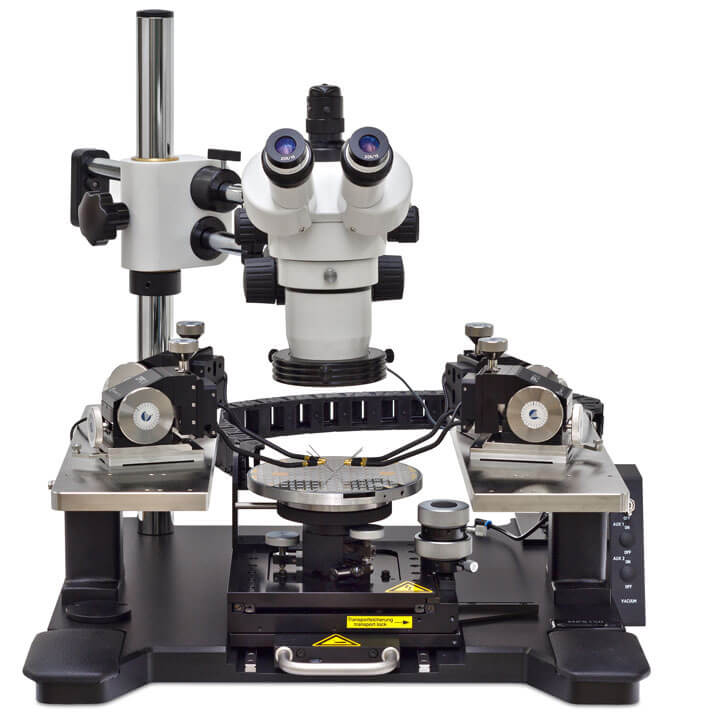

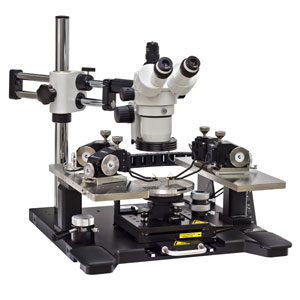

Пример: Комплектная 150-мм ручная зондовая станция начального уровня IV / CV
Дополнительные примеры конфигурации

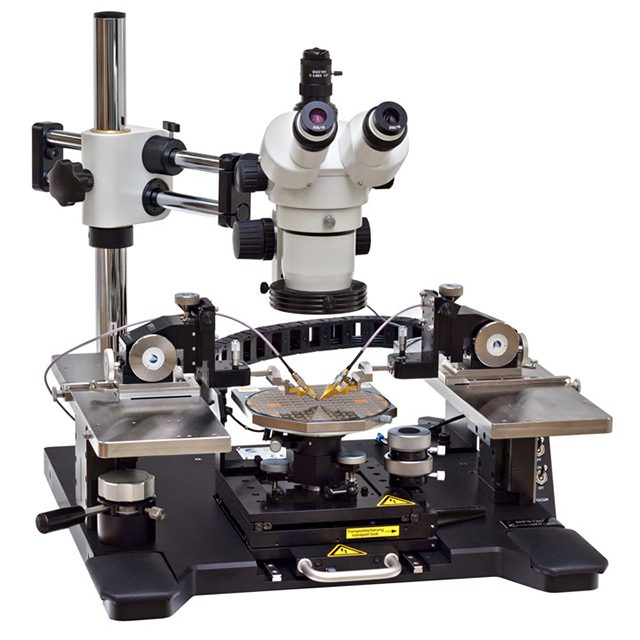

Параметрический тест коаксиально – постоянного тока до уровней pA
- Подвижный валик с регулировкой высоты 40 мм, ходом контакта / разъединения 200 мкм и повторяемостью ± 1 мкм

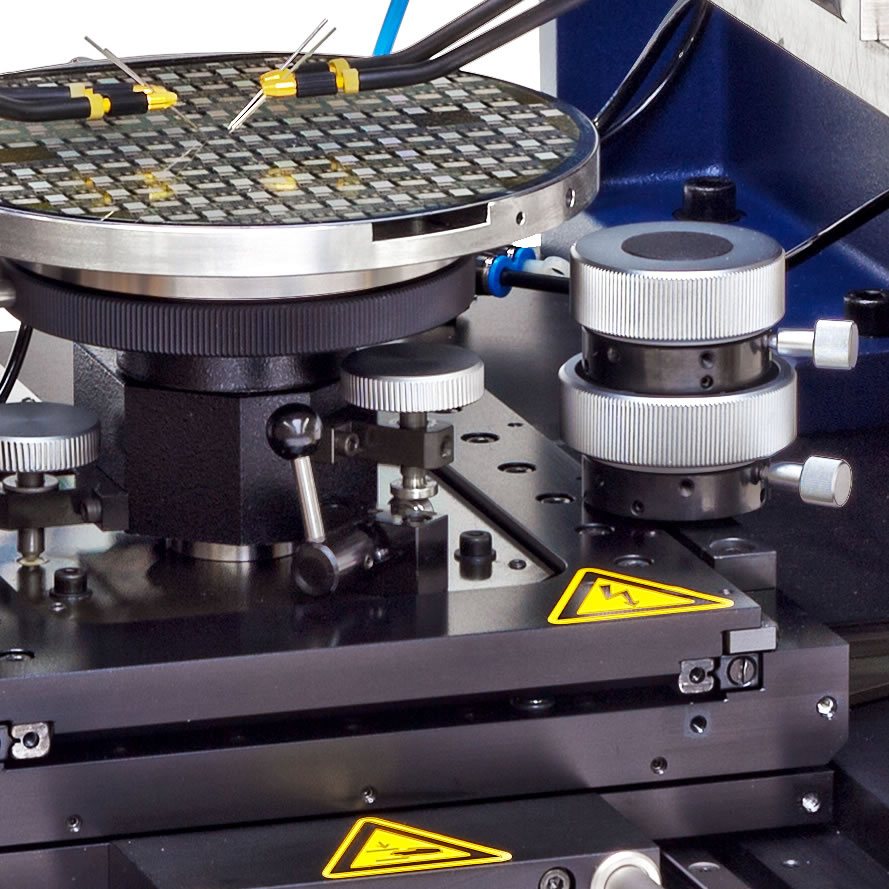

- Патронная ступень с регулируемым трением и фиксатором ступени, уникальной регулировкой Z-образного патрона и выдвижением на 90 мм
- Магнитные позиционеры с разрешением 1 мкм и 3 линейными осями с прецизионным шарикоподшипником

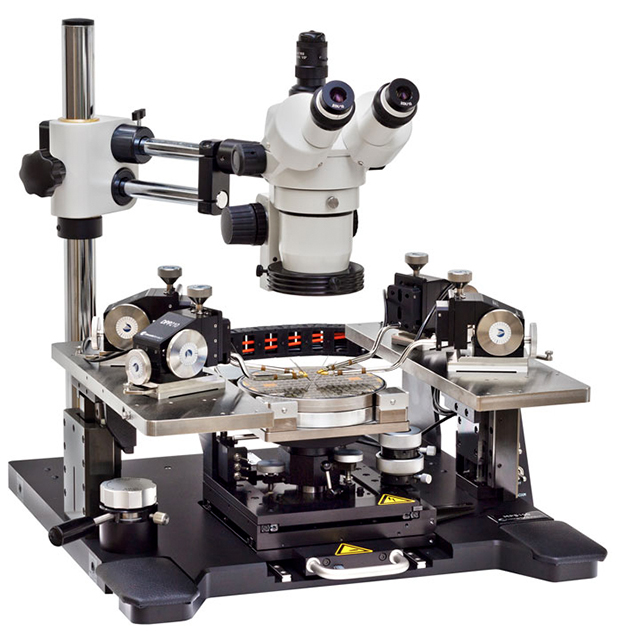

Triax – измерения с низким уровнем шума вплоть до уровня fA
- Стереомикроскоп: 15-100–кратное увеличение, большое поле зрения и c-образное крепление для камеры
- Четыре трехосных зонда и высококачественные трехосные кабели
- Защита от света и электромагнитных помех (опция)
- Возможность обновления для измерений на уровне fF
- ТРЕХОСНЫЙ патрон с точным вращением тета-патрона ± 8, три вспомогательные зоны, плоскостность поверхности патрона ± 5 мкм для обеспечения постоянного усилия контакта и перетягивания
- Измерения с востока / Запада на Север / Юг с помощью одной настройки

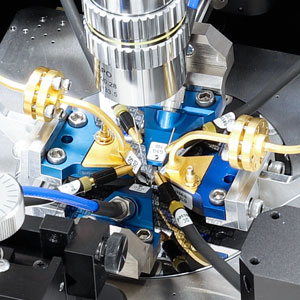

Радиочастотный тест до 67 ГГц
- Доступно несколько технологий зондирования: Infinity Probe, ACP Probe, | Z| Probe, FCP-зонды
- Соответствующие кабели и подложки входят в комплект поставки
- Радиочастотный патрон с плоскостностью поверхности ± 3 мкм
- Уникальный ход контакта/ разъединения валика 200 мкм с точностью ≤ ± 1 мкм для воспроизводимого контакта
- Программное обеспечение для калибровки WinCal XE

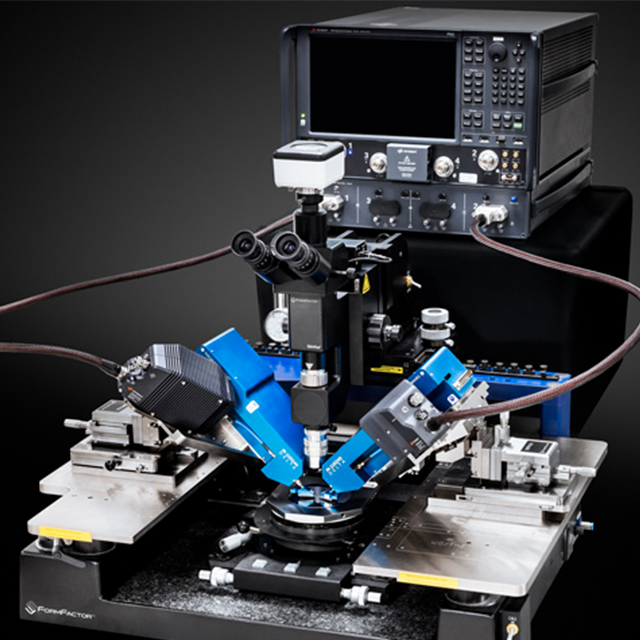

mmW - 70 ГГц через суб-ТГц и нагрузочно-вытяжную
- Микроскоп SlimVue с быстрой заменой линз, оптическое разрешение 1 мкм, разрешение "подушечек 50 мкм
- Выгравированные направляющие на валике mmW для специальных комплектов SIGMA
- Поддерживает широкополосную, нагрузочную, коаксиальную радиочастотную и полосчатую волноводную конфигурацию
- Оптическая обратная связь о положении валика (датчика)

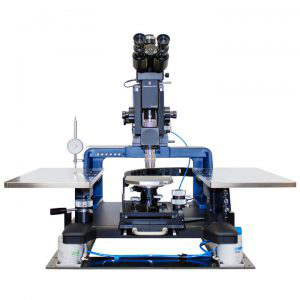

- Платформа для виброизоляции

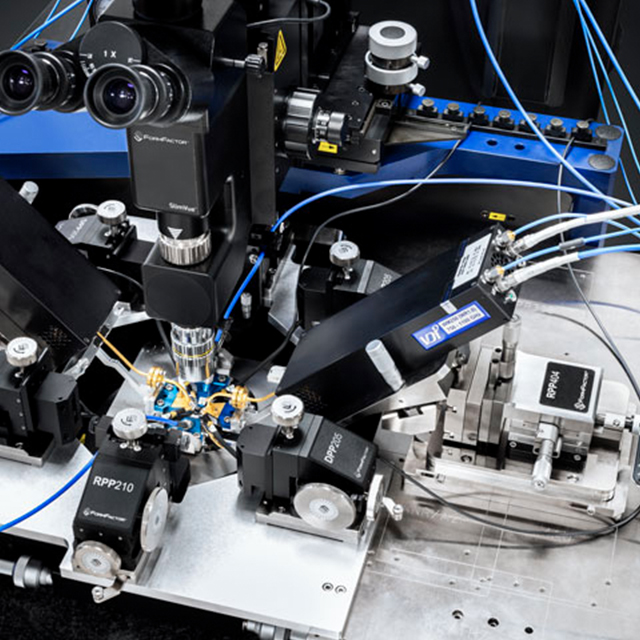

Зондирование mmW с частотой до ТГц и нагрузкой
- Микроскоп SlimVue с быстрой заменой линз, оптическое разрешение 1 мкм, разрешение "подушечек 50 мкм
- Выгравированные направляющие на валике mmW для специальных комплектов SIGMA
- Поддерживает широкополосную, нагрузочную, коаксиальную радиочастотную и полосчатую волноводную конфигурацию
- Оптическая обратная связь о положении валика (датчика)
- Надежная механическая конструкция и виброизолирующая платформа
- Точность субмикронной ступени
- Моторизованные позиционеры
- Повторяемость разделения <+-1 мкм
- Микрометрическая точность и повторяемое размещение и перемещение зонда
Анализ отказов и отладка конструкции
- Стабильная конструкция мостика микроскопа и XY-микроскоп с увеличением до 4000 раз
- Лазерный резак и камера готовы
- Контактные субмикронные характеристики
- Одновременное использование карты зондирования и отдельных игл
- Патрон готов к одиночной установке
- Самый быстрый переход от пластины к чипу и упаковке
- Вакуумные позиционеры с разрешением 1 мкм
- Позиционер DPP450 с нанометровым разрешением и точностью
Характеристика устройства питания на пластине
- Универсальный комплект для интеграции с приборами SIGMA
- Трехосный зонд с защищенным кожухом
- Бесшовная интеграция различных анализаторов
- Симисторный патрон с поверхностным покрытием для измерений с низким уровнем утечек до 3 кВ, готов к работе с высокой изоляцией
- Высокоточные измерения до 100 А с минимальным контактным сопротивлением
- Дополнительное обновление для рабочего напряжения 10 кВ (коаксиальное)
- Возможность работы с тонкими пластинами
- Защита от образования электрической дуги и усовершенствованная концепция заземления
- Защитный корпус с блокировкой для защиты от электромагнитных помех / светонепроницаемой среды
- Максимальная защита пользователей и устройств от ударов высоким напряжением
Основные характеристики
Гибкость
- Идеально подходит для широкого спектра применений, таких как определение характеристик ВЧ, миллиметровых и субтерагерцовых частот, FA, DWC, MEMS, оптоэлектронные тесты и WL
- Перестраивается и модернизируется по мере роста требований
- Сокращает время настройки без потери производительности или точности
- Бесшовная интеграция различных измерительных приборов
Стабильность
- Прочная рама станции
- Встроенное решение для виброизоляции обеспечивает превосходное гашение вибрации
- Жесткий мостик для микроскопа
- Компактная и жесткая механическая конструкция
- Высокоточные результаты измерений
- Включает в себя наиболее известные методы
Простота использования
- Эргономичный и простой дизайн для комфортного и легкого управления
- Низкопрофильная конструкция
- Простое управление микроскопом

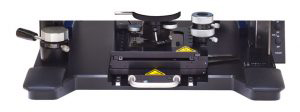

- Быстрая и эргономичная замена ИУ с помощью выдвижной ступени
- Сведите к минимуму затраты на обучение
- Быстрое получение данных
- Удобное управление
