Технические характеристики
- AOI, ближе к зрительному механизму человека.
- Полные параметры линейного контроля и высокая способность обнаружения дефектов сердечника.
- Он оснащен множеством видов логики обнаружения параметров, гарантирующих отсутствие утечек.
- Сверхмощная коррекция ошибок: деформация пластины, режим выравнивания коробления пластины.
- Всю доску можно разделить на важные регионы, которые соответствуют небольшим маршрутам и периферийным регионам, и неважные регионы. Для важных и неважных регионов приняты разные стандарты оценки. Убедитесь, что можно сообщать о меньшем количестве ложных точек, когда нет обнаружения утечек.
- В линейном углу, поскольку некоторые данные CAM имеют острые углы, но фактические углы линии часто более гладкие, чем углы данных CAM, могут быть зарегистрированы ложные точки. Однако, если углы не обнаружены, около угла могут появиться зазоры и выпуклая утечка меди. Long Sword AOI может выполнять специальный анализ прямых углов и вводить уникальную логику обнаружения, чтобы избежать ложных точек.
- Три режима крышки сверления: крышка отверстий сверления за пределами допуска, крышка прорыва отверстия, сверление отверстий и крышка открытых цепей. В ответ на требования обнаружения различных клиентов и различных плат к сверлению отверстий, ложные точки пластины с плохим сверлением должны быть сокращены, чтобы уменьшить рабочую нагрузку VRS и повысить производительность.
|
Возможности инспекции. |
|
|
Модель оборудования |
Rapier II-750A |
|
Возможность тестирования |
Оптимальная тестовая возможность: 3 мила (ширина линии; межстрочный интервал); максимальная тестовая возможность: 2 мила (ширина линии; межстрочный интервал) |
|
Проверьте толщину доски |
0,01 ~8 мм |
|
Эффективность сканирования (18"×24") |
4млн 240 лиц/час 3млн 220 лиц/час 2млн 150 лиц/час |
|
Зона досмотра. |
|
|
Максимальный размер рабочего стола (X*Y) |
26"X28" (680X730 мм) |
|
Расположение путь |
Автоматическое позиционирование по краю пластины без сверления |
|
Режим привода стола-доски |
Приводится в действие прецизионным ходовым винтом и серводвигателем |
|
Объем инспекции |
|
|
Форма поверхности доски |
Внутренний/внешний слой; типы проводки включают сигнальные линии, линии заземления, гибридное экранирование, сетки и другие. |
|
Основной материал |
Электромедная панель; алюминиевая подложка; позолоченная плата; пластина с сухой/влажной пленкой, FR-4, CEM и гибкие печатные платы. |
|
Проверка дефектов |
Короткое замыкание, обрыв цепи, ширина линии, межстрочный интервал выходят за пределы допуска; зазор, выпуклая медь, вогнутая медь, точечное отверстие, остаточная медь, отсутствие отверстий, блокировка отверстий, сломанное отверстие, отсутствие меди, неправильный размер и положение. |
|
Утверждение дефектов |
Одобрено инспекционной станцией |
|
Система программного обеспечения. |
|
|
Интерфейс работы |
Поддержка китайского и английского языков |
|
Программное обеспечение для обработки |
Программное обеспечение E-Sight AOI 3200 |
|
Формат данных CAM |
Формат RS-274X GERBER |
|
Рабочая среда |
|
|
Температура |
16℃～25℃ |
|
Влажность |
40%～60% (без конденсации) |
|
Источник света |
|
|
Тип источника света |
Запатентованная технология, специальный светодиодный источник света AOI, длительный срок службы |
|
Срок службы источника света |
Более 10000 часов |
|
Мощность источника света |
200 Вт |
|
Потребление энергии |
|
|
Источник воздуха |
6～8 кгс/см2 |
|
Источник питания |
Переменный ток 380 В ± 5% 50 Гц 3,7 кВт-ч Трехфазная пятисекционная система |
|
Потребление энергии всей машиной |
1700 Вт |
|
Объем |
|
|
Размер |
Д×Ш×В 2050×1320×1770 мм |
|
Качество |
Около 1500 кг |
|
Возможности инспекции. |
|
|
Модель оборудования |
Rapier II-450 |
|
Возможность тестирования |
Оптимальная возможность тестирования: 1,8 мил (ширина линии; межстрочный интервал); Максимальная возможность тестирования: 1,2 мил (ширина линии; межстрочный интервал) |
|
Проверьте толщину доски |
0,01 ~8 мм |
|
Эффективность сканирования (250"×320") |
2мил 240 лиц/час 1.8мил 210 лиц/час 1.5мил 180 лиц/час |
|
Зона досмотра. |
|
|
Максимальный размер рабочего стола (X*Y) |
13"X17" (352X450 мм) |
|
Расположение путь |
Автоматическое позиционирование по краю пластины без сверления |
|
Режим привода стола-доски |
Приводится в действие прецизионным ходовым винтом и серводвигателем |
|
Объем проверки |
|
|
Форма правления |
Внутренний/внешний слой; типы проводки включают сигнальные линии, линии заземления, гибридное экранирование, сетки и другие. |
|
Основной материал |
Гибкая печатная плата и плата HDI |
|
Проверка дефектов |
Короткое замыкание, обрыв цепи, ширина линии, межстрочный интервал выходят за пределы допуска; зазор, выпуклая медь, вогнутая медь, точечное отверстие, остаточная медь, отсутствие отверстий, блокировка отверстий, сломанное отверстие, отсутствие меди, неправильный размер и положение. |
|
Утверждение дефектов |
Одобрено инспекционной станцией |
|
Система программного обеспечения. |
|
|
Интерфейс работы |
Поддержка китайского и английского языков |
|
Программное обеспечение для обработки |
Программное обеспечение E-Sight AOI 3200 |
|
Формат данных CAM |
Формат RS-274X GERBER, ODB++ |
|
Рабочая среда |
|
|
Температура |
16℃～25℃ |
|
Влажность |
40%～60% (без конденсации) |
|
Источник света |
|
|
Тип источника света |
Запатентованная технология, специальный светодиодный источник света AOI, длительный срок службы |
|
Срок службы источника света |
Более 10000 часов |
|
Мощность источника света |
200 Вт |
|
Потребление энергии |
|
|
Источник воздуха |
6～8 кгс/см2 |
|
Источник питания |
Переменный ток 380 В ± 5% 50 Гц 3,7 кВт-ч Трехфазная пятисекционная система |
|
Потребление энергии всей машиной |
1700 Вт |
|
Объем |
|
|
Размер |
Д×Ш×В 1910×1410×1820 мм |
|
Качество |
Около 1200 кг |
|
Модель |
Стоимость, доллары США |
|

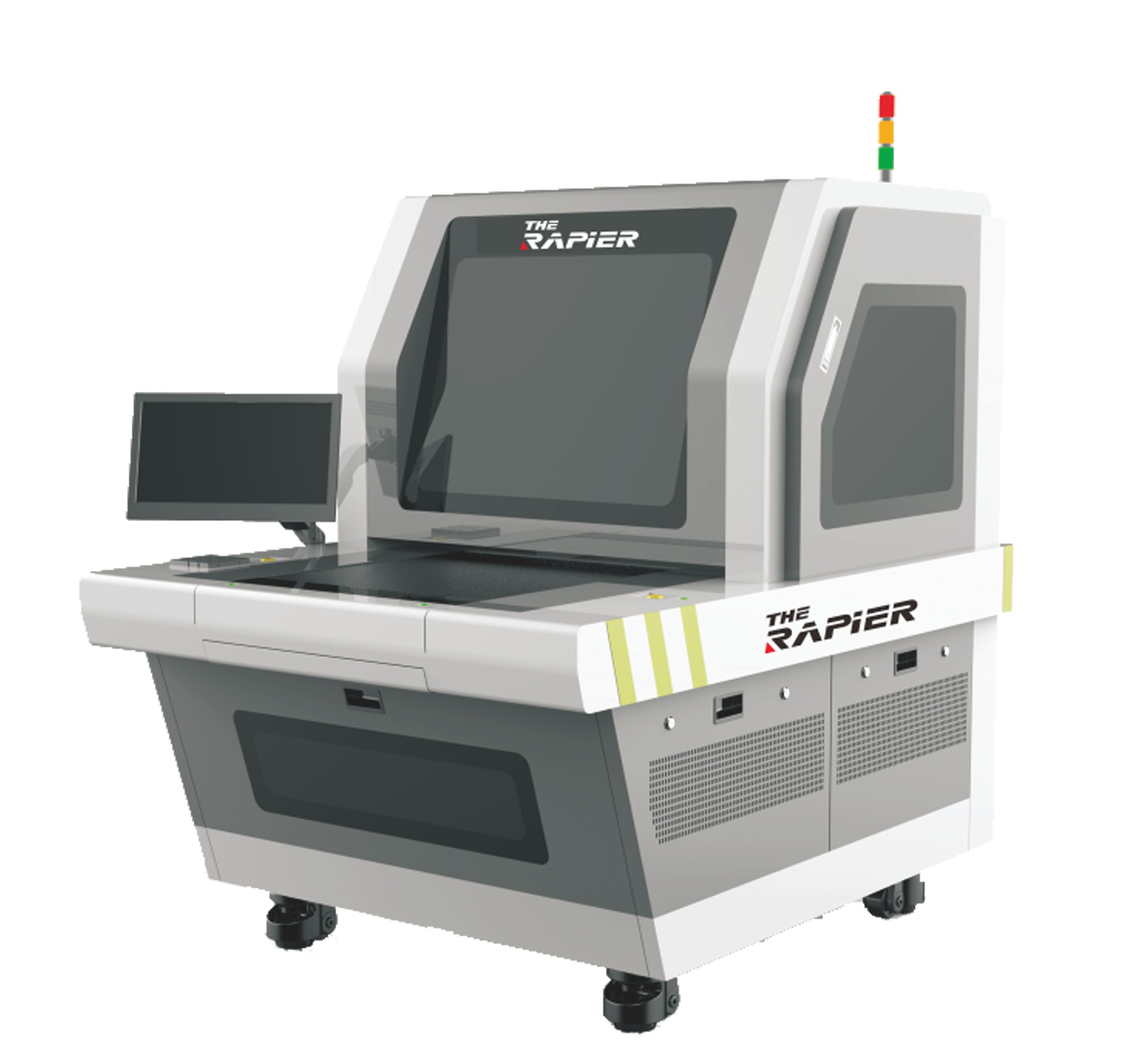

Автоматический оптический инспектор AOI (Rapier II-750A450). |
Цена по запросу. |
