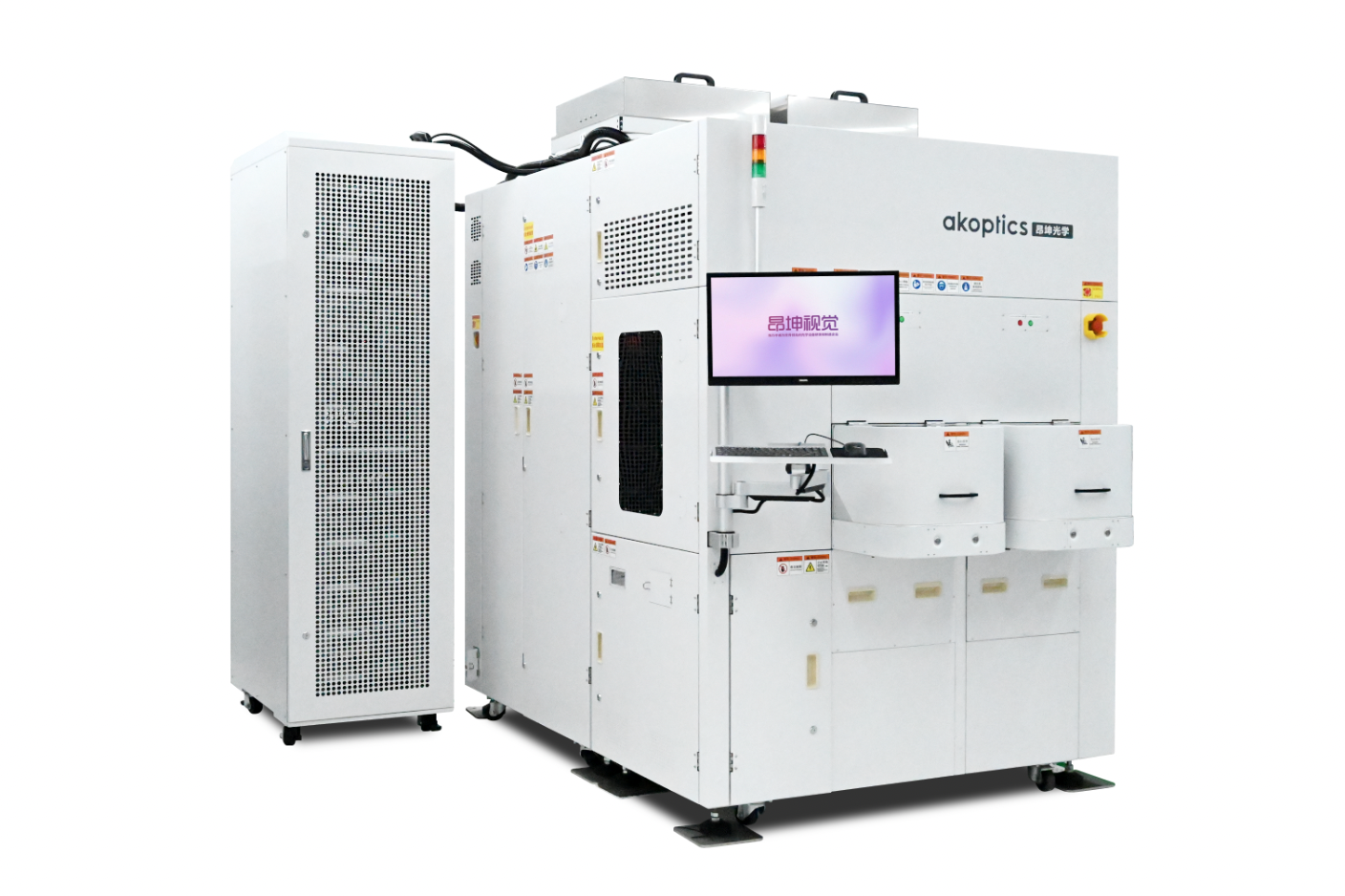

E3200 предназначен для устройств питания на основе GaN и светодиодов HB GaN. Он может обнаруживать дефекты поверхности и флуоресценции подложек из GaN и эпитаксиальных пластин, таких как GaN на основе PSS, GaN на основе Si и GaN на основе SiC, с минимальной детектирующей частицей 81 нм. Он может обнаруживать и различать поверхностные и флуоресцентные дефекты, такие как частицы, ямки, неровности, царапины, пятна, трещины, черные пятна PL, царапины PL, дефекты кристаллов PL и т.д. Он поддерживает проверку пластин 4@, 6@ и 8@, что обеспечивает высокую производительность, точность обнаружения и высокую частоту обнаружения.
Технические характеристики
Адаптация к размеру пластины. Размер пластины.
- Размер: совместимость с 4", 6", 8", 2 стандартные кассеты, другие размеры по запросу.
- Толщина: 350–1500 мкм (необходимо проверить другие толщины).
Возможность проверки дефектов.
|
Поверхностные дефекты |
Материалы |
Чувствительность |
|
Частицы |
Si |
81 нм |
|
GaN на Si, сапфире, PSS или SiC |
0,2 мкм |
|
|
Яма |
Epi закрепляет GaN на Si, сапфире или SiC |
0,2~0,3 мкм |
|
Epi ставит GaN на PSS |
0,5 мкм |
|
|
Ударяться |
Эпи-удар GaN на Si или SiC |
≥1 мкм глубина> 5 нм; |
|
Эпи-удар GaN на сапфире или PSS |
≥1 мкм глубина> 20 нм; |
|
|
Царапина |
Подложка GaN |
глубина: 10 нм; ширина: 0,4 мкм, длина: 10 мкм; |
|
GaN Epi |
глубина: 30 нм; ширина: 0,5 мкм, длина: 10 мкм; |
|
|
Полумесяц |
GaN на Si |
81 нм |
|
Шестигранник/шестигранная яма и т.д. |
GaN на Si, SIC и PSS |
|
|
Пятно |
Подложка GaN и GaN Epi |
Диаметр≥20 мкм, высота>1 нм |
|
Трещина |
GaN на Si |
В пределах 15 мкм от поверхности |
|
Модель |
Стоимость, доллары США |
|
E3200 GaN оборудование для обнаружения дефектов. |
Цена по запросу. |
