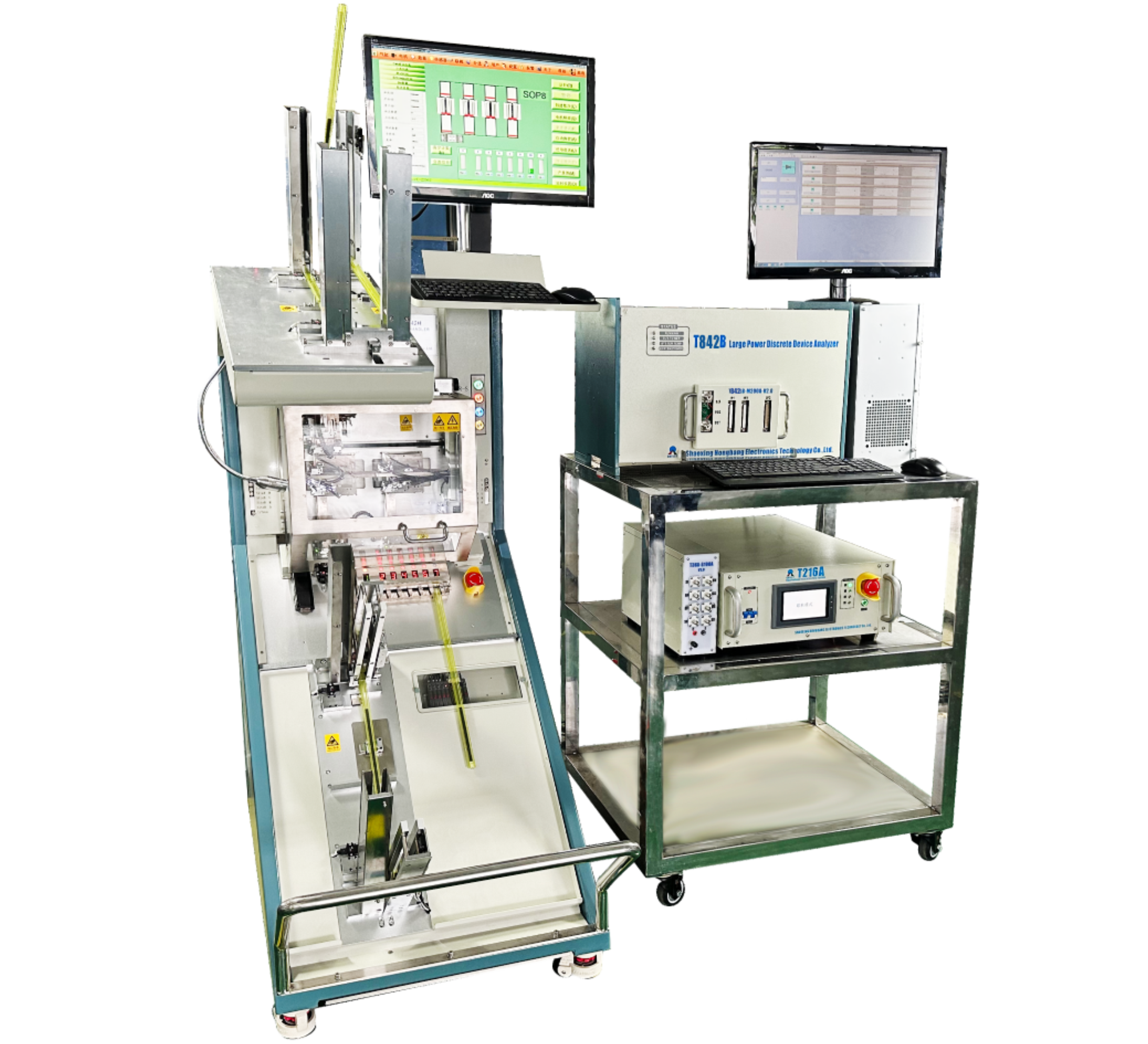

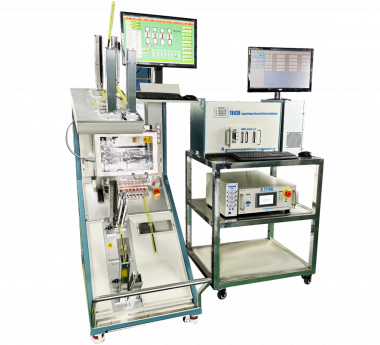

Комбинированные тестовые системы для изоляторов (T86X и T21X)

Технические характеристики

T86X Серия: Тестирование статических и динамических параметров
Система тестирования гибридных цифро-аналоговых ИС T86X в комбинации с сортировщиком H84X позволяет тестировать и сортировать изоляторы (оптические, емкостные, магнитные) по их статическим и динамическим параметрам. Конфигурация поддерживает от 2 до 4 тестовых гнезд.

T21X Серия: Тестирование высоковольтной изоляции и частичных разрядов
Высоковольтная система тестирования изоляции T21X в комбинации с сортировщиком H84XH позволяет тестировать и сортировать изоляторы по параметрам высоковольтной изоляции и частичных разрядов (PD). Конфигурация также поддерживает от 2 до 4 тестовых гнезд.

Ключевые особенности комбинированных систем:

• Специализированная конструкция сортировщиков: Сортировочная система H84X имеет вертикальное исполнение и может быть соединена "спина-к-спине" с системой T86X, что обеспечивает минимальную длину электрических соединений, гарантируя стабильность и точность динамических измерений.
• Оптимизация для высоковольтных измерений: Система T21X совместно с H84XH обеспечивает минимальное влияние высокого напряжения на внешние помехи, что гарантирует точность измерений сигналов частичных разрядов (PD).
• Компактность: Комбинированные системы имеют малые габариты, что позволяет экономить производственную площадь.
• Сетевая интеграция и защита от ошибок: Все программы и данные могут передаваться по сети. На локальном компьютере может храниться только текущая тестовая программа, реализуя функцию "защиты от ошибок" (Poka-yoke).
• Упрощенная коммутация и интерфейсы: Поддержка интерфейсов GPIB, RS485, CAN позволяет использовать один промышленный ПК для управления и реализации интерфейса сортировки (Bin) без кабельных соединений, что упрощает систему и повышает точность тестирования.
• Регистрация данных и трассируемость: Система ведет запись данных об аномальных событиях, обеспечивая функцию последующего анализа и прослеживаемости.

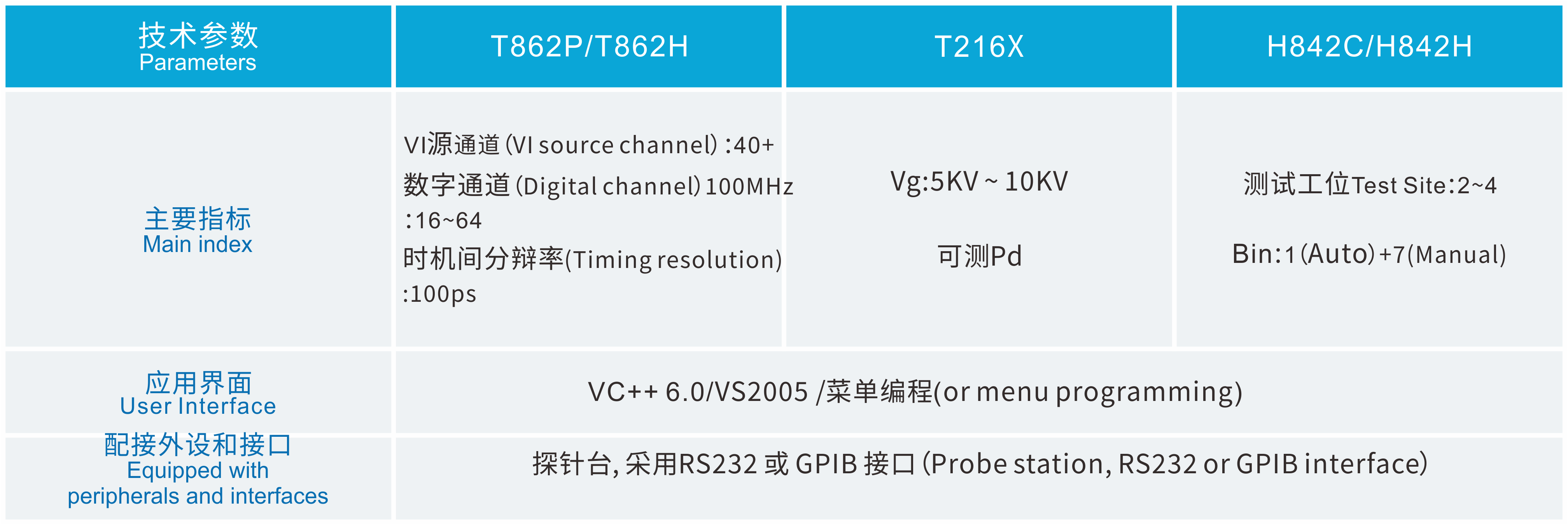

Технические параметры
