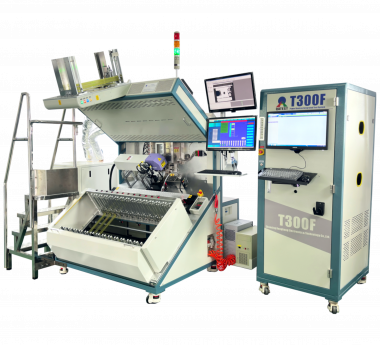

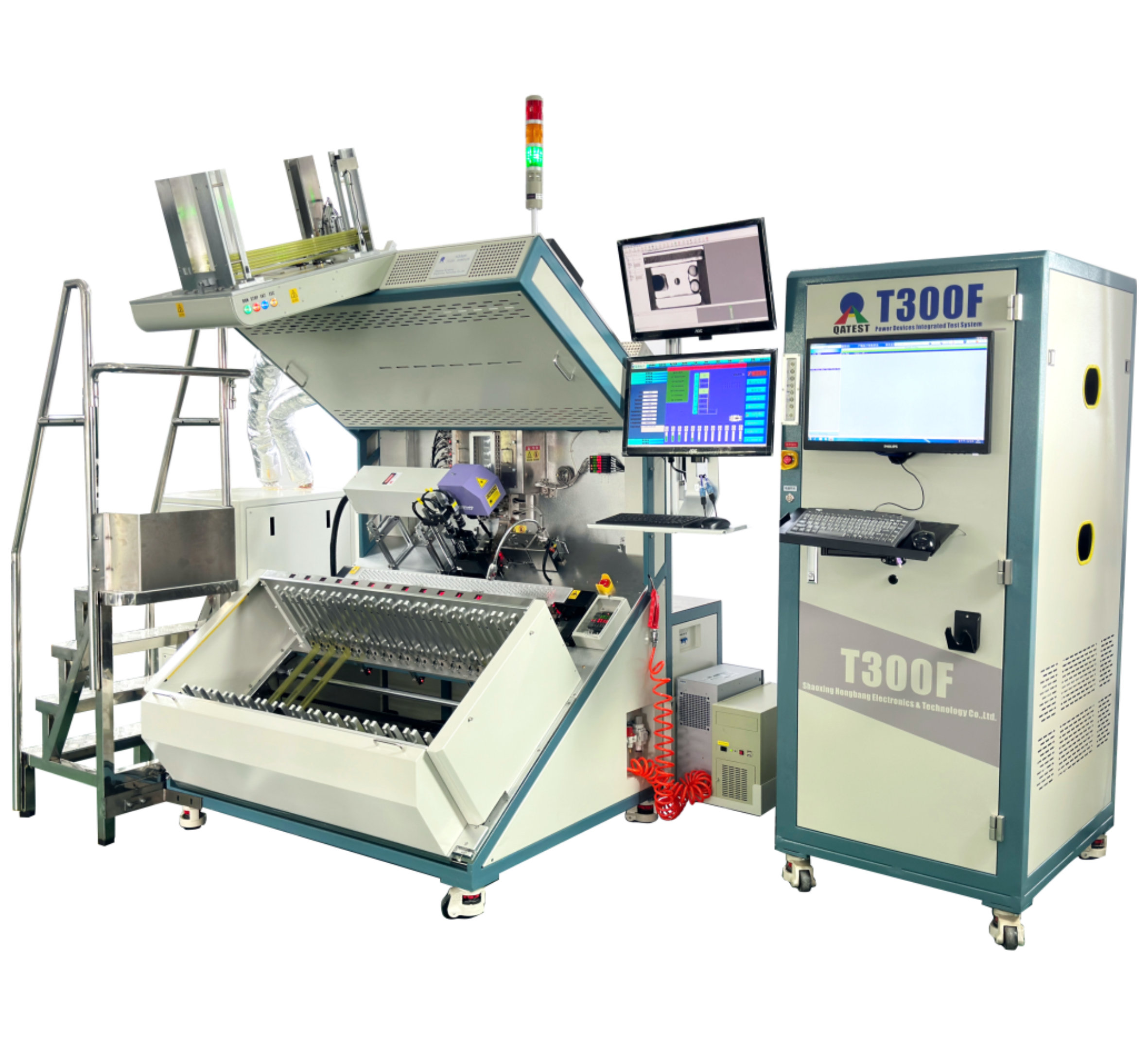

Комбинированная тестовая система T300F и H330X для силовых полупроводников

Технические характеристики

T300F Серия: Универсальная тестовая система, предназначенная для измерения всех параметров силовых полупроводниковых приборов. Управление несколькими независимыми измерительными подсистемами осуществляется с одного промышленного ПК.

H330X Серия: Многофункциональная интегрированная система сортировки, оснащенная несколькими тестовыми гнездами, с возможностью интеграции лазерного маркера, оптической системы контроля и высокотемпературной среды. Предоставляет все необходимые условия для проведения комплексного тестирования и сортировки силовых приборов.

Ключевые преимущества комбинации T300F + H330X:
Комбинация систем позволяет присваивать отслеживаемые номера каждому тестируемому устройству (DUT) на различных позициях (Site) сортировщика H330X. Это обеспечивает координацию всей последовательности операций для каждой подключенной подсистемы, включая начало теста, сбор данных, сортировку, завершение теста, лазерную маркировку, очистку от пыли и оптический контроль. Для оператора процесс выглядит так же просто, как работа с одиночной системой, что полностью устраняет сложные, подверженные ошибкам и затратные по времени процедуры группировки и разгруппировки партий, характерные для традиционных производственных линий. Особенно подходит для строгих требований тестирования и сортировки автомобильной электроники и компонентов на основе полупроводников третьего поколения.

Технические характеристики и особенности

1. Централизованное управление и компактность:

• Все измерительные подсистемы в рамках T300F управляются одним компьютером, что упрощает компоновку производственной площадки.
• Примеры подсистем: T216X (изоляция), T362X (DC FT), T342X (Rg/Ciss), T32XX (Vbe), T33XX (UIS/EAS), T371X (Qg), T372X (Switching), T362X (DC QC).
• Стоечная конструкция T300F и вертикальная гравитационная конструкция H33XH оптимизированы для стыковки, сокращая занимаемую площадь.

2. Гибкое программное обеспечение и управление данными:

• Все тестовые программы, программы сортировки и конфигурации системы могут быть загружены одним сканированием кода или одним нажатием кнопки.
• Все тестовые данные и соответствующие DUT упорядочены по номерам и интегрированы, как если бы они были получены от одной системы. Возможно сохранение в различных стандартных форматах.
• Реализовано объединение трех идентификационных кодов ("три кода в одном").
• Единая среда для программирования, сохранения и вызова программ для всех подсистем, с возможностью и независимой работы с каждой подсистемой.
• Тестовые данные отображаются в реальном времени в едином интерфейсе, с указанием подсистемы на фоне данных для удобства идентификации, мониторинга и анализа.

3. Безопасность, мониторинг и интеграция:

• Сетевая передача программ и данных. Локальное хранение только текущей тестовой программы для реализации "защиты от ошибок".
• Обеспечивается контролируемое питание для всех подсистем, автоматический мониторинг температуры и задымленности в стойке с сигнализацией.
• Ведение журнала аномальных событий для обеспечения прослеживаемости.
• Возможность интеграции с системами других производителей для создания гибридных решений, отвечающих любым требованиям пользователя.
