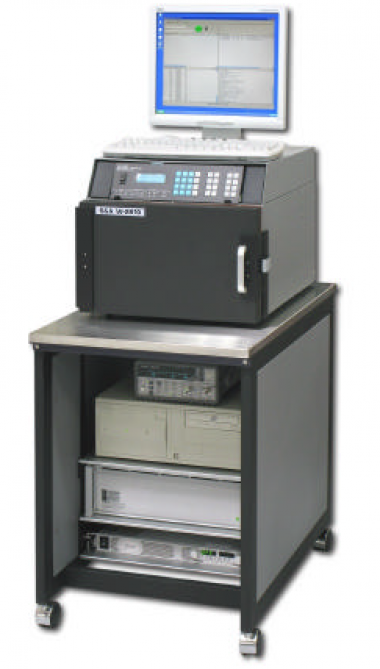

Система тестирования GPS-генератора W-2810

Технические характеристики

• Автоматизированная система температурных испытаний генераторов на основе программного обеспечения, VCXO и TCXO
• Измеряет зависимость частоты от температуры
• Параметры и характеристики соответствия кривой проверяются на соответствие легко определяемым пределам контроля качества
• Генераторы различных частот могут быть протестированы за один температурный цикл
• Все данные публикуются в база данных Microsoft Access
• Данные могут быть экспортированы в Microsoft Excel для пользовательского анализа данных
• Номер детали генератора можно использовать для настройки полных параметров измерений, пределов контроля качества, точек контроля температуры и распечатки данных.
• Камера вмещает восемь 64-позиционных измерительных плат, в общей сложности 512 деталей
• Доступны печатные платы с разъемами 2.0x2.5, 2.5x3.2,3.2x5, 3.5x6, 5x7, 5x7,5x7,5, 9x14, DIP (полный и половинный)
• Доступны измерительные платы для LVDS, PECL, ECL, CMOS и TTL-устройств
• Измерение под PPB
• Электронное переключение
• Высокоскоростное измерение частоты
• Полное тестирование 512 деталей на частотные возмущения примерно за 1,5 часа

Технические параметры

• Камера для измерения температуры
• Восьмипозиционный корпус платы и печатная плата объединительной платы
• Счетчик частоты
• Источник питания тестируемого устройства
• Системный контроллер
• Плата S&A MFC-100
• Интерфейс GPIB
• Системное программное обеспечение на базе Windows ®
