Технические характеристики

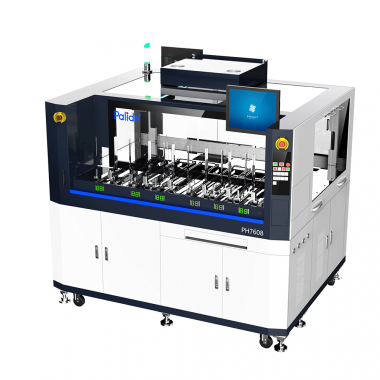

PH-7608 Планшетная тестовая система сортировки интегральных схем обладает возможностью параллельного тестирования при нормальной/повышенной температуре на 8/16 рабочих позициях, автоматической подачей TRAY-подложек, автоматической подачей тестируемых чипов манипулятором INPUTARM, автоматической сортировкой протестированных чипов по BIN манипулятором OUTPUTARM, тремя позициями ручной выгрузки и тремя позициями автоматической выгрузки подложек; управляется профессиональным промышленым компьютером с операционной системой Windows; интерфейс простой, эстетичный и удобный в использовании; обладает такими преимуществами, как высокая скорость работы, низкий уровень отказов и отличная стабильность.
Технические параметры
- Способ подачи:Пластины автоматически отделяются из магазина и размещаются на конвейерной ленте, затем перемещаются к позиции захвата манипулятором INPUTARM (магазин вмещает до 30 пластин за раз).
- Тестовые позиции:Параллельное тестирование на 2/4/8/16 позициях.
- Сортировка по BIN:Манипулятор OUTPUTARM захватывает изделия и размещает их в соответствующих позициях, обеспечивая стабильную и точную сортировку по BIN.
- Способ выгрузки:3 позиции ручной выгрузки и 3 позиции автоматической выгрузки; каждая ручная позиция может быть зонирована по необходимости; автоматические позиции обеспечивают автоштабелирование пластин.
- Система управления:Управление осуществляется с помощью профессионального промышленного компьютера и системы Windows, с возможностью отображения в реальном времени количества изделий на каждой пластине, значения UPH, уровня заторов, а также местоположения неисправностей, причин и методов их устранения, одновременно возможно сохранение данных и печать производственных данных.
Спецификация оборудования:
|
Параметр |
Значение |
|
Модель оборудования / Equipment Type |
PH-7608 |
|
Применимые корпуса / Package |
QFP/QFN/BGA/CSP/LGA/FCBGA/SOP/SSOP/TSSOP |
|
Тестовые позиции / Test Site |
8/16 позиций |
|
Размер корпуса изделия / Product packaging size |
3×3~50×50 мм |
|
Система приемки / Material receiving system |
3 автоматические + 3 ручные |
|
UPH |
>13 000 ед./час |
|
Манипулятор / Manipulator |
2×4 (X: 15-40 мм, Y: фикс. 60 мм) |
|
Измерительное усилие / Pressure measurement |
160 кгс |
|
Время индексации / INDEX time |
0.45 с |
|
Тип манипулятора пустых пластин / empty Tray Arm form |
6-7 кг/см² |
|
Температура / Temperature |
23-28°C |
|
Габариты / Size (Д×Ш×В) |
2080×1620×2000 мм |
|
Пространство для тестовой головки / Reserved space for testing head |
1480×1000×1040 мм |
|
Размер тестовой зоны / Test area size |
260×130 мм |
|
Режимы тестирования / Test mode |
Реж.1: 2×2, X=80±0.01мм, Y=60±мм |
|
Регулировка усилия / Pressure measurement adjustment |
Авто/ручная высота, контактное тестирование |
|
Интерфейс / Operation interface |
Китайский/английский |
|
Высота рабочей поверхности / Operating surface height |
1100 мм |
|
Уровень заторов / Jam |
≤1/5000 |
|
Точность сортировки / Accuracy of sub BIN |
100% |
|
Высокотемпературные показатели / High temperature index |
50-90°C ±2°C |
|
Интерфейсы связи / Interface |
TTL, RS232, GPIB, TCP/IP |
|
Пластины / Tray |
Стандартные JEDEC, совместимость по высоте 7.62/12.19 мм |
|
Электрическая архитектура / Electrical architecture |
CAN+PC управление, шинная связь |
|
Модель |
Стоимость, доллары США |
|
PH-7608 |
По запросу |
