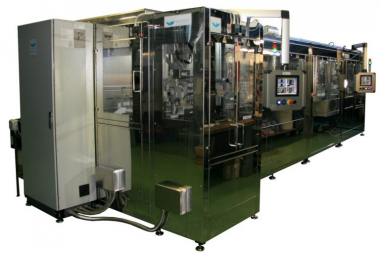

Оборудование для удаления облоя с полных/частичных свинцовых форм

Технические характеристики

Оборудование для процесса удаления облоя с полных/частичных выводных рамок

Процесс удаления облоя включает следующие этапы:

• Загрузка выводных рамок (вручную или автоматически);
• Химическая обработка (передача роботом или конвейером в зависимости от конфигурации);
• Секция гидроструйной обработки высокого давления (конвейерная подача отдельных рамок);
• Секция сушки;
• Выгрузка выводных рамок (вручную или автоматически).

Мы предлагаем как комплексные установки, объединяющие все этапы в одной машине, так и отдельные модули для каждого этапа.

Оборудование SPM способно обрабатывать выводные рамки различных форматов без необходимости перенастройки оператором. Машина автоматически адаптируется под размер рамок.

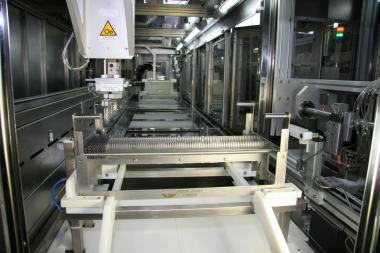

Автоматическая загрузочная станция для выводных рамок.

Компания SPM предлагает полностью автоматическую загрузочную станцию. Несколько управляемых осей обеспечивают загрузку отдельных выводных рамок: система извлекает их из транспортной корзины и размещает на технологическом носителе SPM или конвейере (в зависимости от конструкции оборудования).

Система автоматически определяет размеры выводной рамки и самостоятельно адаптируется под них, исключая необходимость ручной настройки.

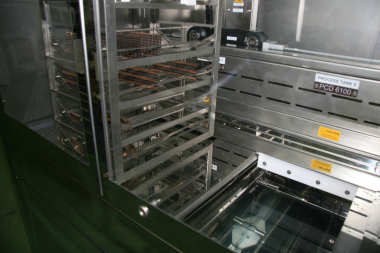

Химическая секция может быть оснащена несколькими опциями:

• Ультразвуковая обработка;
• Мегазвуковая обработка;
• Быстрая смывка;
• Overflow 360°;
• Перемешивание вверх/вниз с настраиваемой высотой и частотой;
• Контроль температуры раствора: нагрев и охлаждение;
• Рециркуляция раствора с различными насосами и опциями контроля потока;
• Смешивание и дозирование растворов;
• Система пополнения из CDS или встроенная с бутылями/канистрами;
• Подача пузырьков N₂;
• Контролируемая атмосфера;
• Конденсация паров;
• pH-метр;
• Контроль концентрации;
• Redox-метр;
• Измеритель удельного сопротивления;
• Автоматическая крышка.

Резервуары для промывки, обработки и сушки спроектированы и изготовлены компанией SPM с использованием только высококачественных материалов и новейших строительных технологий.

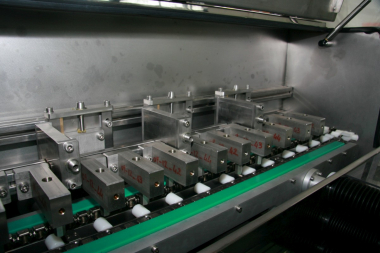

Гидроабразивная установка высокого давления.

Водоструйный модуль состоит из:

• насос высокого давления;

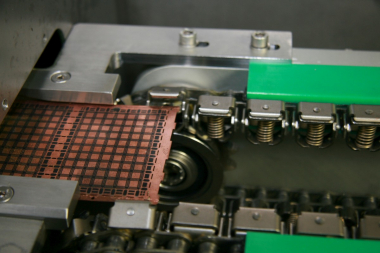

• автоматический конвейер для перемещения свинцовых форм (способен автоматически подстраиваться под формат свинцовой формы);
• cпечённые алмазные сопла высокого давления для равномерного распределения H2ODI.Автоматический конвейер является основой станции. SPM постоянно совершенствует конструкцию системы, чтобы повысить эффективность удаления облоя и надёжность.

Данная станция выполняет сушку свинцовых форм. В зависимости от конфигурации оборудования операция может проводиться для одной формы за раз или для всей партии одновременно, с сушкой полностью загруженного процесс-носителя со свинцовыми формами.

Предпочтительный метод сушки использует горячий воздух, подаваемый высокопроизводительным вентилятором со встроенным нагревателем.

Станция автоматической выгрузки свинцовых рамок.

SPM предлагает полностью автоматизированную станцию выгрузки. Несколько автоматизированных осей осуществляют выгрузку отдельных свинцовых рамок. Система автоматически определяет размеры рамки и соответствующим образом самонастраивается.

Все оборудование SPM для удаления облоя управляется через ПЛК и сенсорный экран, который контролирует всю систему. Программное обеспечение разработано инженерами SPM и обладает современным интерфейсом с расширенными функциями, включая:

• Управление рецептами обработки;
• Ведение журналов данных: в реальном времени и исторических;
• Прямой контроль P&I: непосредственное управление клапанами и насосами для обслуживания;
• Интерфейс SECS-GEM для интеграции с хост-системой (опционально).

Все инструменты разработаны в соответствии с нормами безопасности CE. При необходимости мы можем изготовить оборудование с сертификацией ATEX.
