Технические характеристики
- Идеально подходит для шлифовки широкого спектра материалов, включая не только кремниевые пластины, но и особо твёрдые и хрупкие субстраты, а также электронные компоненты: эпоксидные смолы, монокристаллы танталата и ниобата лития, спекаемую керамику и сапфировые подложки;
- Однопозиционный автоматический станок для тонкого шлифования с одним шпинделем (площадь 1.47 м²) поддерживает технологии осевой подачи (In-Feed) и глубокого шлифования с медленной подачей (Creep-Feed, опционально), обеспечивая гибкую адаптацию под индивидуальные требования заказчика.
Технические параметры
|
Метод шлифования |
Вертикальное/горизонтальное врезное шлифование с вращением пластины |
||
|
Конструкция |
1 шпиндель, 1 держатель пластины |
||
|
Размер обработки |
— |
мм |
Макс. ø300 / ø200 (Φ4"–Φ12") |
|
Шпиндель |
Количество |
шт. |
1 |
|
Мощность |
кВт |
7.5 / 5.5 |
|
|
Скорость вращения |
об/мин |
1000–4000 / 1000–6000 |
|
|
Ход по оси Z |
мм |
120 |
|
|
Разрешение по оси Z |
мкм |
0.1 |
|
|
Держатель пластины |
Тип крепления |
— |
Вакуумное |
|
Тип держателя |
— |
Пористая керамическая пластина (размеры на выбор, возможна кастомизация) |
|
|
Скорость вращения |
об/мин |
0–300 |
|
|
Количество |
комплект |
1 |
|
|
Способ очистки |
– |
Ручная очистка масляным камнем |
|
|
Перемещение по оси Y |
Рабочий ход |
Мм |
400 |
|
Скорость подачи |
мм/с |
0.01–50 |
|
|
Быстрое перемещение |
мм/с |
100 |
|
|
Минимальное разрешение |
Мм |
0.001 |
|
|
Оборудование |
Габариты |
Мм |
860×1847×1741 |
|
Вес |
Кг |
~1700 |
|
|
Модель |
Стоимость, доллары США |
|

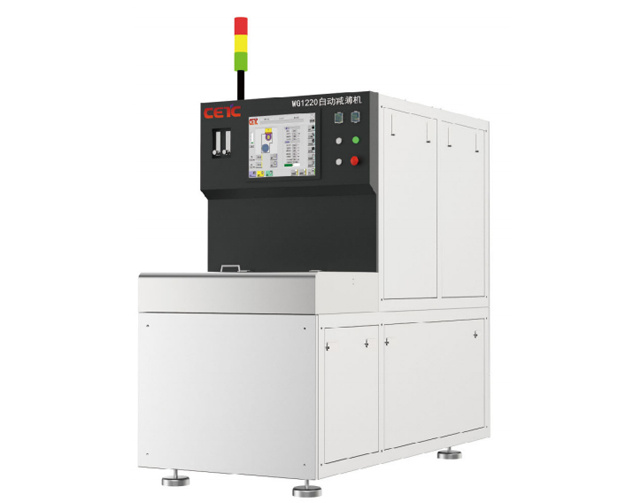

Автоматическая прореживающая машина WG-1220 |
По запросу |
