Технические характеристики
- Специализируется на многополосной резке с возможностью установки индивидуальной рабочей платформы, поддерживающей заготовки размером до 400×400 мм. Для стандартных полос 250×70 мм возможна одновременная обработка до 5 штук, что значительно повышает производительность. Оборудование позволяет обрабатывать любые заданные заготовки с высокой точностью;
- Оснащена встречными двойными шпинделями с расстоянием между осями ≤ 22 мм, что обеспечивает повышенную производительность. Конструкция портального типа гарантирует высокую жесткость и стабильность. Доступна опция вспомогательной заточки ножей Sub-CT для максимального качества реза.
Технические параметры
|
Параметр |
Характеристика |
Единица измерения |
Значение |
|
Шпиндель |
Мощность |
кВт |
1.8 |
|
Диапазон скоростей |
об/мин |
6000–60000 |
|
|
Ось X |
Рабочий ход |
мм |
420 |
|
Диапазон скоростей |
мм/с |
0.1–1000 |
|
|
Разрешение |
мм |
0.001 |
|
|
Оси Y1, Y2 |
Рабочий ход |
мм |
420 |
|
Разрешение |
мм |
0.0001 |
|
|
Шаговая точность |
мм |
0.002/5 |
|
|
Накопленная погрешность |
мм |
0.003/400 |
|
|
Оси Z1, Z2 |
Рабочий ход (с режущим диском φ58) |
мм |
13 |
|
Повторяемость |
мм |
0.001 |
|
|
Ось θ |
Максимальный угол поворота |
град. |
380°±5° |
|
Повторяемость |
угл. сек. |
1" |
|
|
Микроскоп |
Увеличение (высокое) |
— |
1.5x (опция) |
|
Увеличение (низкое) |
— |
0.8x |
|
|
Освещение |
— |
Кольцевое + прямое |
|
|
Заготовка |
Макс. диаметр круглой |
мм |
φ 300 |
|
Макс. размер квадратной |
мм |
400×400 |
|
|
Дополнительно |
Функция Sub-CT для заточки |
— |
Опционально |
|
Габариты |
мм |
1450×1250×1850 |
|
|
Вес |
кг |
2000 |
|
Модель |
Стоимость, доллары США |
|

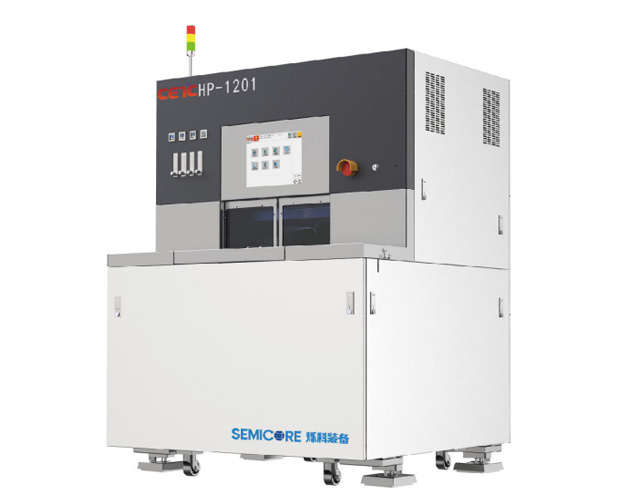

Автоматический режущий станок HP-1201 |
По запросу |
