Технические характеристики

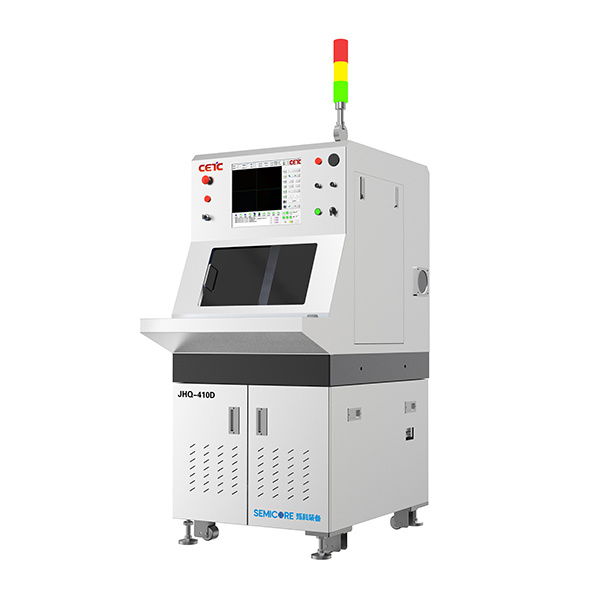

Лазерный резак серии HQ-410 оснащен импортным лазером, обеспечивает высокую эффективность обработки, стабильное качество и простоту в эксплуатации. Оборудование поддерживает полную/частичную резку традиционных прямоугольных GPP-пластин, а также может быть модернизировано для шестиугольной (треугольной) резки.
Модельный ряд (4 варианта):
JHQ-410 / JHQ-410Z
- Подходят для резки GPP-пластин после удаления стекла с фронтальной канавки или для нанесения маркировочных узоров на тыльную сторону пластины;
- Фронтальное наведение и резка (без поддержки нижнего выравнивания).
JHQ-410D / JHQ-410DZ
- Оснащены уникальной двухлучевой системой, что позволяет выполнять резку и маркировку с тыльной стороны для пластин с односторонним фоторезистом;
- Поддерживают фронтальное/тыльное наведение и резку, включая функцию нижнего выравнивания.
Технические параметры
|
Категория |
Объект резки |
4"–6" GPP и кремниевые пластины |
|
Параметры резки |
Способ резки |
Равноудаленная прямоугольная резка, поддерживающая треугольная резка (ручное выравнивание) |
|
Параметры лазера |
Волоконный, макс. мощность 20 Вт |
|
|
Скорость резки |
До 250 мм/с |
|
|
Точность резки |
±0,003 мм |
|
|
Ширина реза |
0,035–0,055 мм |
|
|
Глубина реза |
<0,12 мм |
|
|
Рабочий стол |
Объем работ |
220×200 мм |
|
Разрешение |
0,0005 мм |
|
|
Ход поворотного двигателя |
360° / 185° |
|
|
Точность позиционирования (двигатель) |
30" |
|
|
Точность по оси Z |
0,01 мм |
|
|
Ход фокусировки (Z) |
20 мм |
|
|
Автоматизация |
Диапазон выравнивания |
35–305 mil |
|
Точность выравнивания |
0,01 мм |
|
|
Габариты (мм) |
JHQ-410/JHQ-410D |
760×1165×1650 |
|
JHQ-410Z/JHQ-410DZ |
940×1165×1650 |
|
|
Вес (кг) |
JHQ-410/JHQ-410D |
750 |
|
JHQ-410Z/JHQ-410DZ |
800 |
|
Модель |
Стоимость, доллары США |
|
Лазерный режущий станок серии JHQ-410 |
По запросу |
