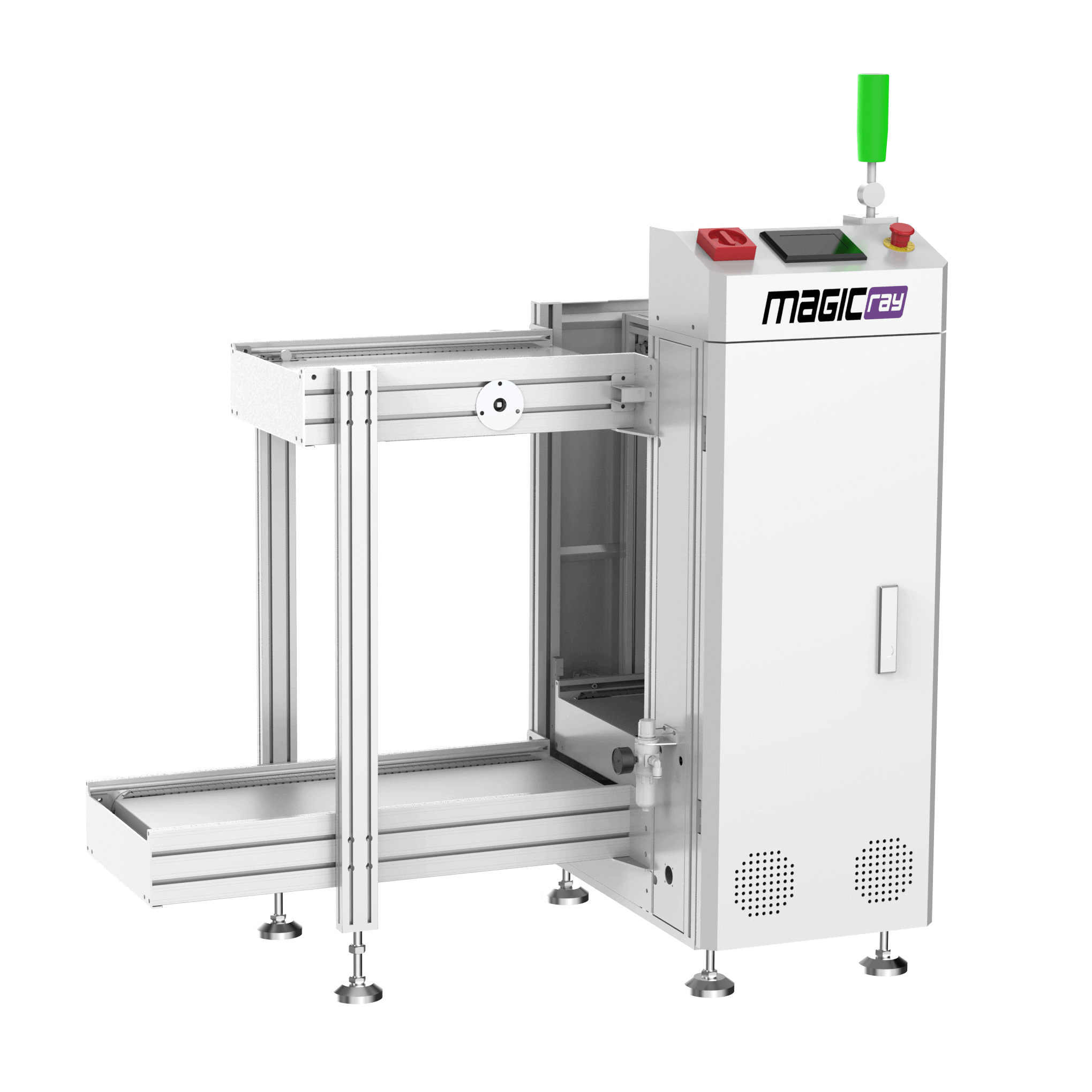

Оборудование для подачи плат на SMT-производственную линию
Технические характеристики
- Применяется на этапе подачи плат на линию SMT, повышает уровень автоматизации;
- Высокоэффективная подача плат, способствует повышению производительности;
- Надёжная конструкция подъёмной платформы обеспечивает стабильную и бесперебойную работу;
- Интуитивно понятный интерфейс — простота освоения и эксплуатации;
- Пневматический механизм подъёма и опускания обеспечивает точное позиционирование кассет с платами;
- Система управления на базе ПЛК — высокая скорость отклика и отличная совместимость.
Технические параметры
|
Описание |
Автоматическая подача плат в SMT-линию |
|
Конфигурация контейнеров
|
Верхний уровень: 1 контейнер, нижний уровень: 2 контейнера |
|
Время подачи платы |
~6 сек |
|
Время смены контейнера |
~35 сек |
|
Шаг подачи |
10, 20, 30, 40 мм (регулируемый) |
|
Толщина PCB |
0.6–2.0 мм |
|
Вместимость |
50 плат/контейнер |
|
Рабочее давление |
0.4–0.6 МПа |
|
Высота направляющих |
900±20 мм |
|
Направление подачи |
Слева направо / справа налево |
|
Наименование |
Модель |
Габарит |
Размер |
Вес |
|
Податчик 250 |
CL400-250 |
1260×730×1200 мм |
330×250 мм |
170 кг |
|
Податчик 330 |
CL400-330 |
1440×810×1200 мм |
460×330 мм |
170 кг |
|
Модель |
Стоимость, доллары США |
|
Загрузочная машина (податчик плат) |
По запросу |
