Технические характеристики

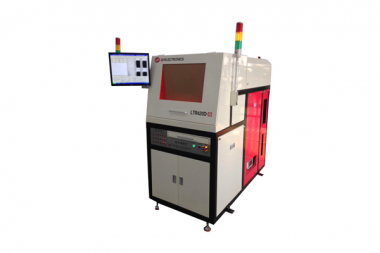

Лазерный резисторный триммер серии LTR является почетным продуктом компании с историей развития 18 лет. Станок для лазерной обрезки сопротивления представляет собой передовое и современное оборудование для регулировки сопротивления резистора чипа. Он использует технологию немеханической контактной лазерной обработки и имеет высокую скорость производства (800 000 штук в час) и высокую точность регулировки сопротивления (1%, 0,1%), и другие преимущества, он широко используется в промышленности микроэлектроники. Этот продукт представляет собой современное высокоточное промышленное оборудование, объединяющее оптику, механику, электричество и вычисления. Он имеет значение подстроечного сопротивления в диапазоне 5–200 МОм и имеет 26 типов света, включая L-cut, II-cut, Z-разрез и S-образный вырез, в основном используются для производства чип-резисторов различных размеров (01005, 0201, 0402, 0603, 0805, 1206 и т. д.), таких как толстые пленки, тонкие пленки, металлические пленки, функциональные схемы, и т.д. Компания Guanghua обладает полностью независимыми правами интеллектуальной собственности и может настраивать модели в соответствии с требованиями клиентов.
Технические параметры
|
Модель |
LTR420D |
LTR420E |
LTR420F |
LTR530A |
LTR530B |
|
Модель подложки |
0402,0603 |
0201,0402 |
0805, 1206 |
0603,0805 |
0402 |
|
Приложение |
толстая пленка |
толстая пленка |
Ультра низкое сопротивление |
фильм |
фильм |
|
Мощность лазера |
6 Вт |
6 Вт |
6 Вт |
3 Вт |
3 Вт |
|
Расширитель луча |
2-8 |
2-8 |
2-8 |
2-8 |
2-8 |
|
Фокусное расстояние объектива Fθ |
163 мм |
163 мм |
163 мм |
100 мм |
100 мм |
|
Диаметр пятна |
25 мкм--35 мкм |
25 мкм--35 мкм |
25 мкм--35 мкм |
8 мкм--12 мкм |
8 мкм--12 мкм |
|
Разрешение сканирования |
1 мкм |
1 мкм |
1 мкм |
1 мкм |
1 мкм |
|
Точность позиционирования сканирования |
±4 мкм |
±4 мкм |
±4 мкм |
±2,5 мкм |
±2,5 мкм |
|
Наблюдение за изображением |
CCD×1 |
CCD×1 |
CCD×1 |
CCD×1 |
CCD×1 |
|
Позиционирование изображения |
CCD×1 |
CCD×1 |
|||
|
Точность позиционирования изображения |
±3 мкм |
±3 мкм |
|||
|
Диапазон измерения |
1 Ом --- 300 м |
1 Ом --- 300 м |
5 м Ом --- 100 Ом |
1 Ом --- 300 м |
1 Ом --- 300 м |
|
Измерьте время отклика |
Зона среднего сопротивления: 18 мкс |
||||
|
Разрешение измерения |
Зона среднего сопротивления: 0,005% |
||||
|
Повторяемость измерений |
Зона среднего сопротивления: ±0,01% |
||||
|
Точность измерения |
Область низкого сопротивления: ±0,02%±(1%/R) (R<50 Ом); Область среднего сопротивления: ±0,02%; Область высокого сопротивления: ±0,02%±0,02% на МОм (R>250 кОм). |
||||
|
Точность контроля регулировки сопротивления |
±5% ~ ±1%, |
±5% ~ ±1% |
±5% ~ ±1% |
±5%~ ±0,1% |
±5%~ ±0,1% |
|
Измерительный канал |
192/240 |
192/240 |
192/240 |
192/240 |
192/240 |
|
Форма зонда |
2/4Т--4линии |
2/4Т--4линии |
2/4Т--4линии |
2/4Т--4линии |
2/4Т--4линии |
|
Разрешение позиционирования сцены |
1 мкм |
1 мкм |
1 мкм |
1 мкм |
1 мкм |
|
Повторяемая точность позиционирования столика |
±5 мкм |
±5 мкм |
±5 мкм |
±5 мкм |
±5 мкм |
|
Точность позиционирования столика |
±10 мкм |
±10 мкм |
±10 мкм |
±10 мкм |
±10 мкм |
|
Модель |
Стоимость, доллары США |
|
Станок для лазерной резки. |
Цена по запросу. |
