Технические характеристики
Основные характеристики:
- Скорость резки высокая.
- Высокая производительность, высокий выход и стабильное оборудование.
- Техническое обслуживание простое.
Основная функциональная конфигурация:
- Импортированный 20 вт волоконный лазер обладает высокой точностью и длительным сроком службы.
- Двигатель с прямым приводом по тета-осиDD, высокая точность, высокая скорость;
- Он обладает функцией высокоскоростного распознавания изображений, различными режимами выравнивания и быстрым поиском траектории резания обрабатываемых объектов для повышения эффективности обработки.
Диапазон адаптации:

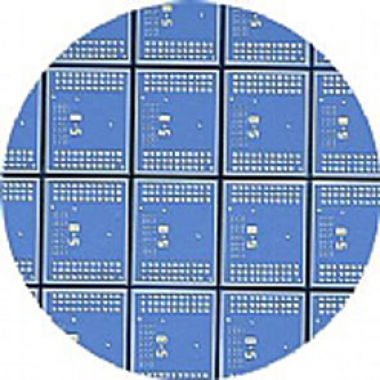

6-дюймовые пластины интегральных схем, солнечные элементы, GPP диоды, GPP кремниевым управлением, другие низким к материал подвергается механической обработке и прорезям.
Технические параметры
|
Максимальный рабочий размер |
мм |
8 дюймов |
||
|
Максимальная глубина резания |
мм |
0.001(в зависимости от материала) |
||
|
Мощность лазера |
Вт |
20(выход лазера) |
||
|
Xось& Ось Y
|
Обрабатываемый диапазон |
мм |
210 |
|
|
Мобильное Разрешение |
мм |
0.001 |
||
|
Одноступенчатый прием |
мм |
0.001 |
||
|
Точность позиционирования |
мм |
0.003 в пределах /210(единичная ошибка)0.004 в пределах/5 |
||
|
Точность повторения |
мм |
0.002 |
||
|
Диапазон ввода скорости подачи |
мм/с |
0.1 - 150 |
||
|
Тета-ось
|
Максимальный угол поворота |
град |
360 |
|
|
Скорость вращения |
об/мин |
120 |
||
|
Точность определения угла наклона |
″ |
15 |
||
|
Минимальное угловое Разрешение |
град |
0.0005 |
||
|
Ось Z
|
Съемный диапазон |
мм |
10 |
|
|
Мобильное Разрешение |
мм |
0.001 |
||
|
Точность позиционирования |
мм |
0.005 в пределах/10 |
||
|
Другое Технические характеристики
|
Источник питания |
В |
Трехфазный ac 380В±10％ В дополнение к вышесказанному, необходимо настроить трансформатор |
|
|
Потребляемая мощность |
Время обработки |
кВт |
2(эталонное значение) |
|
|
Время нагрева |
кВт |
0.8(эталонное значение) |
||
|
Давление подачи сжатого воздуха |
Мпа |
0.5 - 0.8 |
||
|
Максимальное потребление сжатого воздуха |
Л/мин(ANR) |
50 |
||
|
Объем вытяжного воздуха |
м3/мин |
0.5 |
||
|
Размер оборудования (Ш x Г x В ) |
мм |
690×940×1680 |
||
|
Вес оборудования |
кг |
около 400 |
||
|
Модель |
Стоимость, доллары США |
|

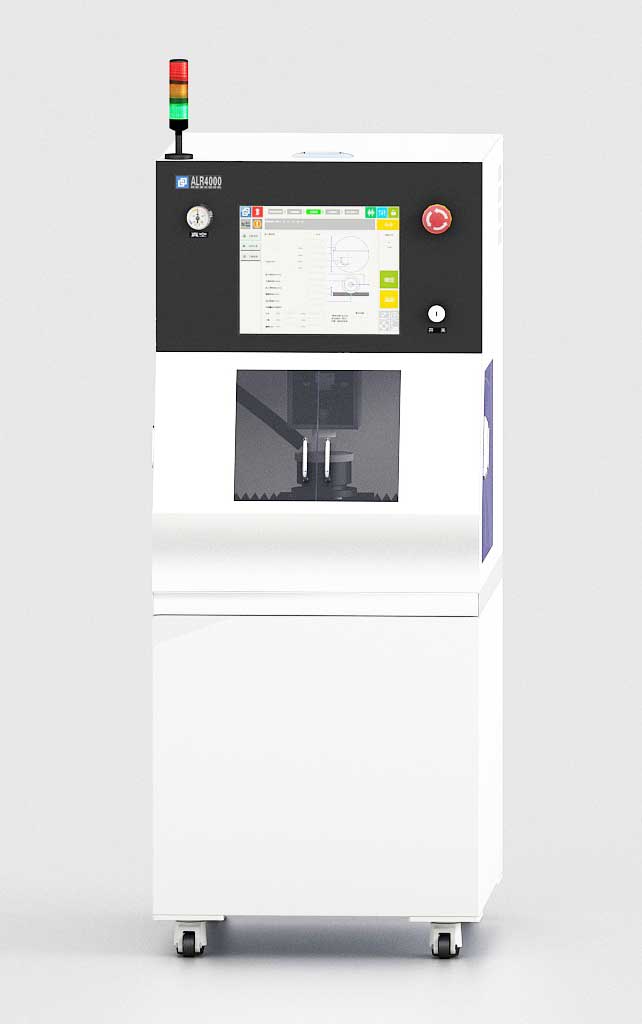

ALR4000 |
По запросу |
