Технические характеристики
Основные характеристики:
- Крупногабаритная резка, максимальный размер обработки 310 мм×310 мм;
- Выберите специальную режущую раму и рабочий стол для резки продуктов на подложке для больших упаковок.
- Конфигурация основной функции:
- В соответствии с различными импортными пневматическими шпинделями (совместимыми с текущей распространенной короткой осью), дополнительный Шпиндель с высоким крутящим моментом мощностью 2,4 кВт.
- Бесконтактный Высотомер (нетронутый)NCS,
- Выбор лезвия обнаружение поломки (ББД）；
- Двигатель с прямым приводом по тета-осиDD, высокая точность, высокая скорость;
- 2 комплекта микроскопов с высоким и низким увеличением, реализуют высокоскоростную функцию распознавания изображений, режим множественного выравнивания, быстрый поиск по краям, значительно повышают эффективность.
Применение:

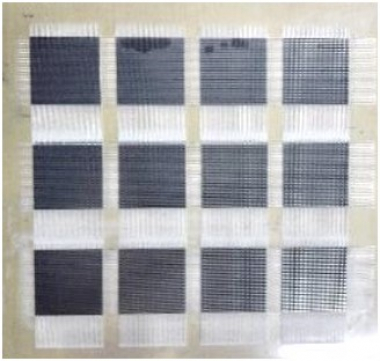

12-дюймоваямикросхема, печатная плата керамика, стекло, ниобат лития, оксид алюминия, кварц прецизионная резка таких материалов; широко используется. Интегральная схема IC(8-12дюймов), светодиодная герметизация, QFN, DFN, BGA, оптоэлектроника, связь и другие отрасли промышленности.
Расширенная функция:

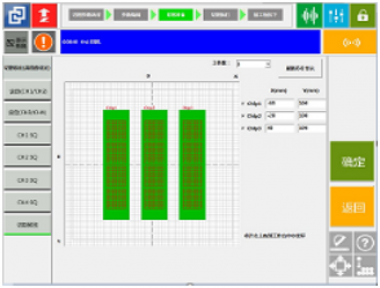

Алгоритм автоматического распознавания по нескольким точкам используется для решения проблемы неточной маркировки, вызванной деформацией рамки, и для реализации точной обработки.
Многие детали обрабатываются за счет оптимизации пользовательского рабочего стола и рамы.
Технические параметры
|
Максимальный рабочий размер |
мм |
12 дюймов или 300 мм × 300 мм в квадрате |
||
|
Ось X
|
Обрабатываемый диапазон |
мм |
310 |
|
|
Диапазон ввода скорости подачи |
мм/с |
0.1 - 600 |
||
|
Ось Y
|
Обрабатываемый диапазон |
мм |
310 |
|
|
Одноступенчатый прием |
мм |
0.0001 |
||
|
Точность позиционирования |
мм |
0.03 в пределах/310 (единичная ошибка)0.02 в пределах/5 |
||
|
Ось Z
|
Эффективное перемещение |
мм |
40 (Используйте "2" при нарезании лезвия) |
|
|
Мобильное Разрешение |
мм |
0.0005 |
||
|
Точность повторения |
мм |
0.001 |
||
|
Максимальный диаметр режущего лезвия для использования |
мм |
58 |
||
|
Тета-ось |
Максимальный угол поворота |
град |
360 |
|
|
|
Точность определения угла наклона |
″ |
15 |
|
|
Главная ось
|
Номинальная выходная мощность |
кВт |
0.8(0.5, 0.2 опционально) при 30 000 мин-1 |
|
|
Номинальный крутящий момент |
Н･м |
0.48 |
||
|
Диапазон чисел оборотов |
мин-1 |
3000 - 60000 |
||
|
Максимальный размер фреймворка, который будет использоваться |
- |
12 дюймовая рамка или 300 × 300 мм |
||
|
Микроскопическая система |
- |
2 комплекта микроскопов с разным увеличением |
||
|
Другое Технические характеристики
|
Источник питания |
В |
Трехфазный ac 380В ±10％ В дополнение к вышесказанному, необходимо настроить трансформатор |
|
|
Потребляемая мощность |
Время обработки |
кВт |
0.9(эталонное значение) |
|
|
Время прогрева |
кВт |
0.8(эталонное значение) |
||
|
Максимальное Энергопотребление |
кВА |
4.5 |
||
|
Давление подачи сжатого воздуха |
Мпа |
0.5 - 0.8 |
||
|
Максимальное потребление сжатого воздуха |
Л/мин(ANR) |
200 |
||
|
Давление охлаждающей воды |
Мпа |
0.2 - 0.4 |
||
|
Максимальное потребление |
Л/мин |
4 |
||
|
Давление охлаждающей воды |
Мпа |
0.2 - 0.4 |
||
|
Максимальное потребление |
Л/мин |
0.5(через 0,3 МПа) |
||
|
Объем вытяжного воздуха |
м3/мин |
0.5 |
||
|
Размер оборудования (Ш × Г × В) |
мм |
850 x 900 x 1900 |
||
|
Вес оборудования |
кг |
Около 900 |
||
Условия использования:
- Пожалуйста, установите устройство при температуре 20 ~ 25 ° C (диапазон колебаний в пределах + 1 ° C); влажность в помещении менее 80%, конденсат отсутствует.
- Пожалуйста, используйте точку росы при давлении воздуха ниже -15 ° C, остаточное масло составляет 0,1 промилле, степень фильтрации выше 0,01 мкм / 99,5, чистый сжатый воздух.
- Пожалуйста, контролируйте температуру воды для резки при комнатной температуре + 2 ° C (в пределах + 1 ° C), а температуру охлаждающей воды такой же, как и при комнатной температуре (диапазон колебаний регулируется на уровне + 1 градуса Цельсия).
- Пожалуйста, избегайте воздействия силы тяжести оборудования и любой угрозы вибрации со стороны внешнего мира. Кроме того, пожалуйста, не устанавливайте оборудование рядом с вентилятором, вентиляционным отверстием, высокотемпературным устройством и устройством для производства масла.
- Пожалуйста, установите оборудование на водонепроницаемом полу и в месте с дренажной обработкой.
|
Модель |
Стоимость, доллары США |
|
AR7000 |
По запросу |
