Технические характеристики
Основные характеристики:
- 8-дюймовые модели с самой высокой ценой;
- Используется для резки листового материала большого размера, а также для резки листового материала малого размера и с несколькими срезами;
- Более настраиваемый силовой Шпиндель, повышенное усилие резания;
- Использовать расширенный мастер сенсорный экран манипуляции графического интерфейса；
- Интеллектуальная система сетевого управления отличается высокой надежностью и высокой эффективностью резки.
Расширенные функции:
- Многодисковая режущая деталь с графической функцией;
- Множество сложных функций резки;

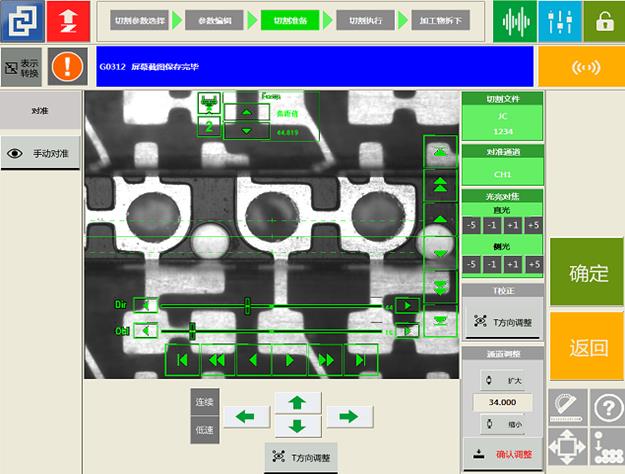

- Функция автоматического распознавания и выравнивания изображений;
- Функция отображения в реальном времени и раннего предупреждения о переднем крае.
- Функция раннего предупреждения о вакууме, функция удаления воды из вакуумного трубопровода;
- Функция централизованной заправки, быстрого технического обслуживания;
- Управление базой данных режущих инструментов, ведение журнала операций.
Применение:
8-дюймовое синее стекло, кремний, арсенид галлия, ниобат лития, оксид алюминия, керамика, кварц, сапфир, стекло, печатная плата, прецизионная резка таких материалов; широко используется. Оптическая оптоэлектроника, связь, триоды, микросхемы, светодиоды, NTC, фотоэлектрические устройства, медицинские приборы, сцинтилляционные кристаллы и другие отрасли промышленности.
Другие функции:
Аварийная сигнализация о неисправности и низком давлении воздуха, гидравлическое давление, рабочий стол сервопривода, сервопривод, привод шпинделя, система Высотомера, система управления, замок безопасности рабочей двери, обнаружение утечки воды, мониторинг, функция защиты шпинделя от тока отсутствия вакуума.
Технические параметры
|
Максимальный рабочий размер |
мм |
8 дюймов или 210 мм × 210 мм квадратных |
||
|
Ось X
|
Обрабатываемый диапазон |
мм |
210 |
|
|
Диапазон ввода скорости подачи |
мм/с |
0.1 - 500 |
||
|
Ось Y
|
Обрабатываемый диапазон |
мм |
210 |
|
|
Одноступенчатый прием |
мм |
0.0001 |
||
|
Точность позиционирования |
мм |
0.003, в/210(одна ошибка)0.002 пределах/5 |
||
|
Ось Z
|
Эффективное перемещение |
мм |
35(Используйте), |
|
|
Мобильное Разрешение |
мм |
0.0005 |
||
|
Точность повторения |
мм |
0.001 |
||
|
Максимальный диаметр режущего лезвия для использования |
мм |
58 |
||
|
Тета-ось |
Максимальный угол поворота |
град |
320 |
|
|
|
Точность определения угла наклона |
″ |
15(двигатель прямого привода) |
|
|
Главная ось
|
Номинальная выходная мощность |
кВт |
1.5 при 30 000 мин-1 |
|
|
Номинальный крутящий момент |
Н･м |
0.48 |
||
|
Диапазон чисел оборотов |
мин-1 |
3,000 - 40,000（60,000*） |
||
|
Максимальный размер фреймворка, который будет использоваться |
- |
8 дюймов |
||
|
Другое Технические характеристики
|
Источник питания |
В |
Трехфазный ac380В±10％ В дополнение к вышесказанному, трансформатор необходимо сконфигурировать |
|
|
Потребляемая мощность |
Время обработки |
кВт |
0.5(эталонное значение) |
|
|
Время прогрева |
кВт |
0.3(эталонное значение) |
||
|
Максимальное Энергопотребление |
кВА |
3.2 |
||
|
Давление подачи сжатого воздуха |
Мпа |
0.5 - 0.8 |
||
|
Максимальное потребление сжатого воздуха |
Л/мин(ANR) |
185 |
||
|
Давление охлаждающей воды |
Мпа |
0.2 - 0.4 |
||
|
Максимальное потребление |
Л/мин |
4 |
||
|
Давление охлаждающей воды |
Мпа |
0.2 - 0.4 |
||
|
Максимальное потребление |
Л/мин |
0.5(в 0,3 Мпа) |
||
|
Объем вытяжного воздуха |
М3/мин |
0.5 |
||
|
Размер оборудования (Ш X Г).,, |
мм |
620 x 900 x 1600 |
||
|
Вес оборудования |
кг |
около 630 |
||
Условия использования:
- Пожалуйста, установите устройство при температуре 20 ~ 25 ° C (диапазон колебаний в пределах + 1 ° C); влажность в помещении менее 80%, конденсат отсутствует.
- Пожалуйста, используйте точку росы при давлении воздуха ниже -15 ° C, остаточное масло составляет 0,1 промилле, степень фильтрации выше 0,01 мкм / 99,5, чистый сжатый воздух.
- Пожалуйста, контролируйте температуру воды для резки при комнатной температуре + 2 ° C (в пределах + 1 ° C), а температуру охлаждающей воды такой же, как и при комнатной температуре (диапазон колебаний регулируется на уровне + 1 градуса Цельсия).
- Пожалуйста, избегайте воздействия силы тяжести оборудования и любой угрозы вибрации со стороны внешнего мира. Кроме того, пожалуйста, не устанавливайте оборудование рядом с вентилятором, вентиляционным отверстием, высокотемпературным устройством и устройством для производства масла.
- Пожалуйста, установите оборудование на водонепроницаемом полу и в месте с дренажной обработкой.
|
Модель |
Стоимость, доллары США |
|

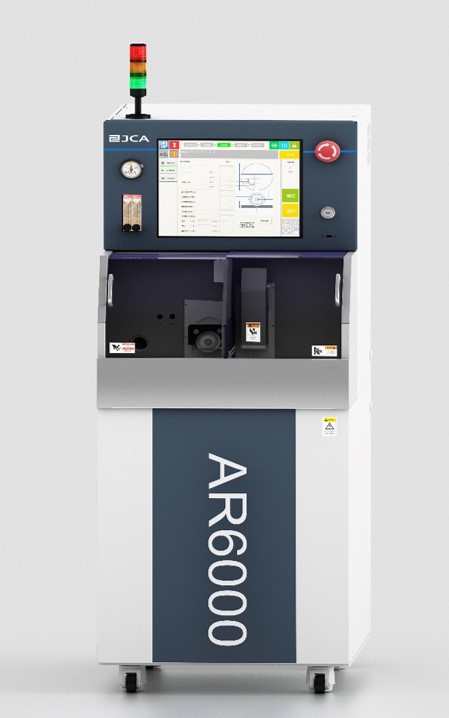

AR6000 |
По запросу |
