Технические характеристики
Основные характеристики:
- Максимальный эффективный размер обработки 6 в дюймах, специальный рабочий стол и режущая рама могут быть настроены индивидуально.
- Функция автоматической нарезки нескольких частей;

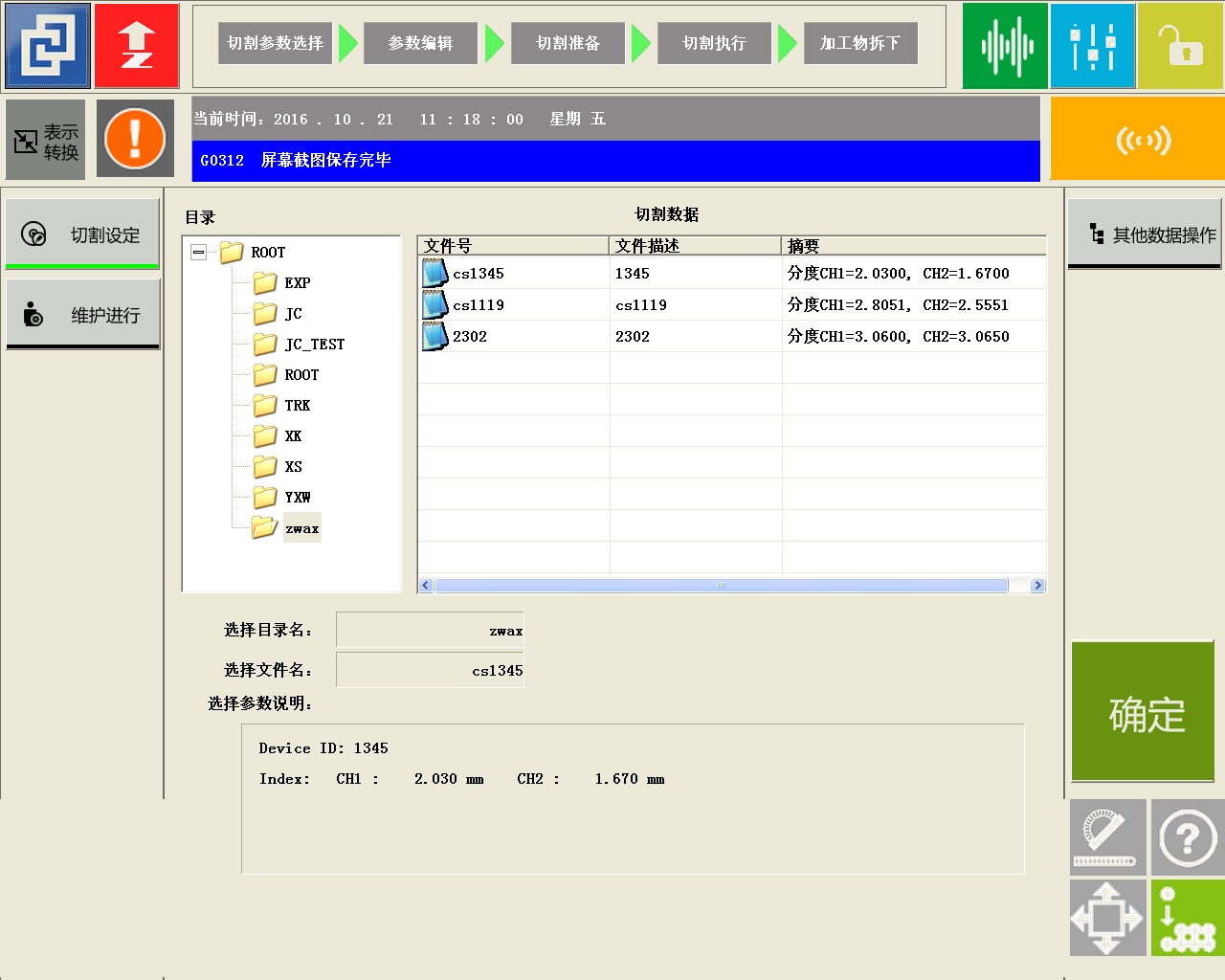

- Использовать расширенный графический интерфейс мастера управления сенсорным экраном;
- Интеллектуальная система сетевого управления отличается высокой надежностью и высокой эффективностью резки.
Расширенные функции:
- Многодисковая режущая деталь с графической функцией;
- Множество сложных функций резки;
- Функция автоматического распознавания и выравнивания изображений;
- Функция автоматической заточки;
- Функция переключения микроскопа с двойной частотой;
- Функция раннего предупреждения о вакууме, функция удаления воды из вакуумного трубопровода;
- Функция централизованной заправки, быстрого технического обслуживания;
- Управление базой данных режущих инструментов, ведение журнала операций.
Подробная информация
Применение:

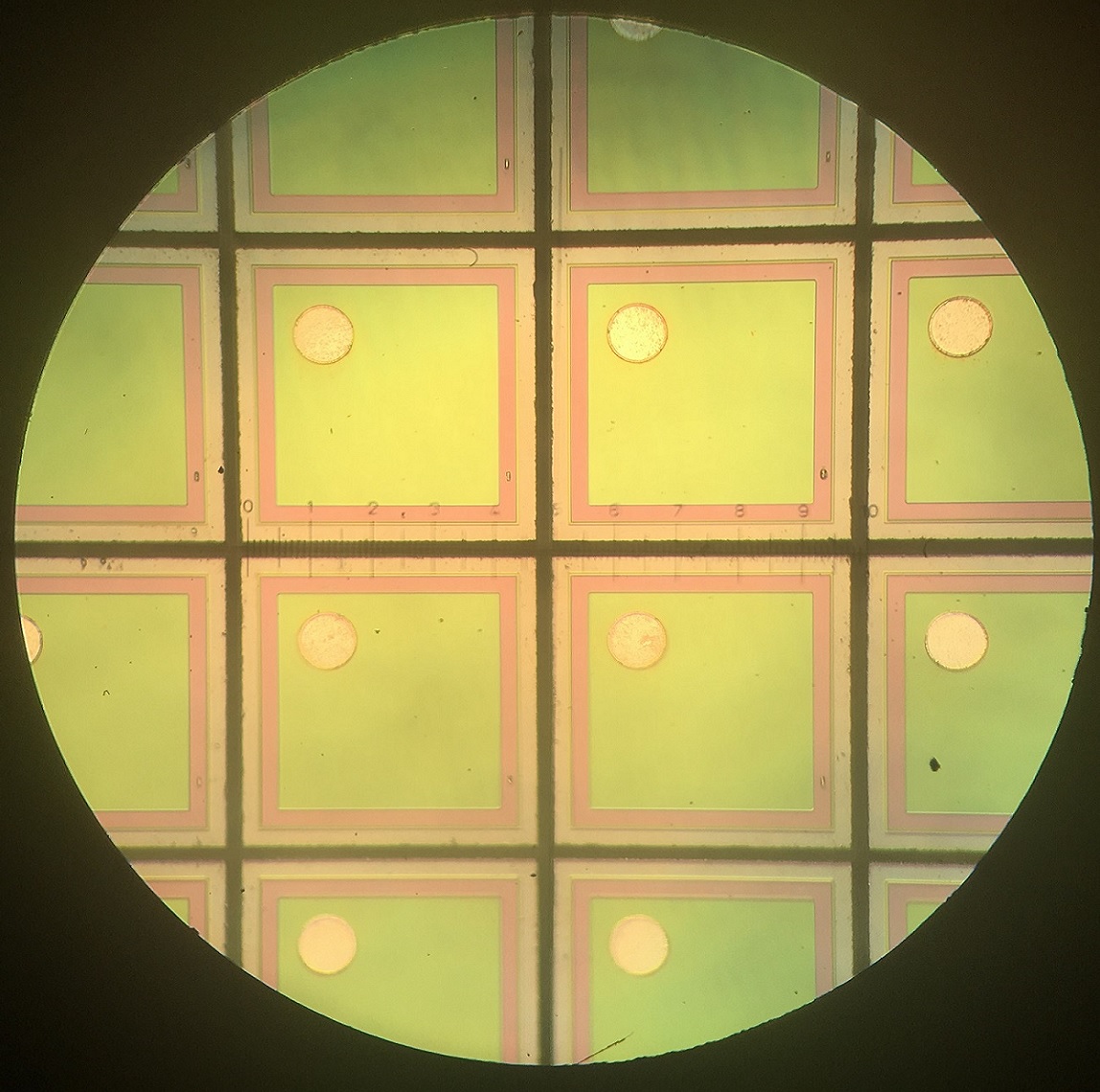

Прецизионная резка 6-дюймового кремния, керамики, печатных плат, ЭМС, кварца, стекла, арсенида галлия, ниобата лития и так далее; широко используется. Интегральная схема IC, светодиодная микросхема GaAs, диод, триод, корпус светодиода, NTC, MEMS, IC, фотоэлектрика, медицинское устройство, сцинтилляционный кристалл и другие отрасли промышленности.
Другие функции:
Аварийная сигнализация о неисправности и низком давлении воздуха, гидравлическое давление, рабочий стол сервопривода, сервопривод, привод шпинделя, система Высотомера, система управления, предохранительный замок двери рабочей камеры, обнаружение утечки воды, мониторинг, функция защиты шпинделя от тока отсутствия вакуума.
Технические параметры
|
Максимальный рабочий размер |
мм |
ø 6 "или квадрат 150 мм × 150 мм |
||
|
Ось X
|
Обрабатываемый диапазон |
мм |
160 |
|
|
Диапазон ввода скорости подачи |
мм/с |
0.1 - 500 |
||
|
Ось Y
|
Обрабатываемый диапазон |
мм |
165 |
|
|
Одноступенчатый прием |
мм |
0.0001 |
||
|
Точность позиционирования |
мм |
0,003 в пределах/160, 0,002 2 с в/5 |
||
|
Ось Z
|
Эффективное перемещение |
мм |
35 (ø2 "При нарезании лезвия) |
|
|
Мобильное Разрешение |
мм |
0.0005 |
||
|
Точность повторения |
мм |
0.001 |
||
|
Максимальный диаметр режущего лезвия для использования |
мм |
ø 58 |
||
|
Тета-ось |
Максимальный угол поворота |
град |
320 |
|
|
|
Точность определения угла наклона |
″ |
15 (двигатель с прямым приводом) |
|
|
Главная ось
|
Номинальная выходная мощность |
кВт |
1.5 при 30 000 мин-1 |
|
|
Номинальный крутящий момент |
Н･м |
0.48 |
||
|
Диапазон чисел оборотов |
мин-1 |
3,000 - 40,000（60,000*） |
||
|
Максимально возможный фреймворк для использования |
- |
6 дюймов |
||
|
Другое Технические характеристики
|
Источник питания |
В |
Трехфазныйac380В±10％ В дополнение к вышесказанному, трансформатор необходимо сконфигурировать |
|
|
Потребляемая мощность |
Время обработки |
кВт |
0,5(эталонное значение) |
|
|
Время прогрева |
кВт |
0,3(эталонное значение) |
||
|
Максимальное Энергопотребление |
кВА |
3.2 |
||
|
Давление подачи сжатого воздуха |
Мпа |
0.5 - 0.8 |
||
|
Максимальное потребление сжатого воздуха |
Л/мин(ANR) |
185 |
||
|
Снижение давления воды |
Мпа |
0.2 - 0.4 |
||
|
Максимальное потребление |
Л/мин |
4 |
||
|
Давление охлаждающей воды |
Мпа |
0.2 - 0.4 |
||
|
Максимальное потребление |
Л/мин |
0,5 ( в 0,3 МПа ) |
||
|
Объем вытяжного воздуха |
м3/мин |
0.5 |
||
|
Размер оборудования (Ш×Г×В) |
мм |
600×900×1600 |
||
|
Вес оборудования |
кг |
около 600 |
||
Условия использования:
- Пожалуйста, установите устройство при температуре 20 ~ 25 ° C (диапазон колебаний в пределах + 1 ° C); влажность в помещении менее 80%, конденсат отсутствует.
- Пожалуйста, используйте точку росы при давлении воздуха ниже -15 ° C, остаточное масло составляет 0,1 промилле, степень фильтрации выше 0,01 мкм / 99,5, чистый сжатый воздух.
- Пожалуйста, контролируйте температуру воды для резки при комнатной температуре + 2 ° C (в пределах + 1 ° C), а температуру охлаждающей воды такой же, как и при комнатной температуре (диапазон колебаний регулируется на уровне + 1 градуса Цельсия).
- Пожалуйста, избегайте воздействия силы тяжести оборудования и любой угрозы вибрации со стороны внешнего мира. Кроме того, пожалуйста, не устанавливайте оборудование рядом с вентилятором, вентиляционным отверстием, высокотемпературным устройством и устройством для производства масла.
- Пожалуйста, установите оборудование на водонепроницаемом полу и в месте с дренажной обработкой.
|
Модель |
Стоимость, доллары США |
|

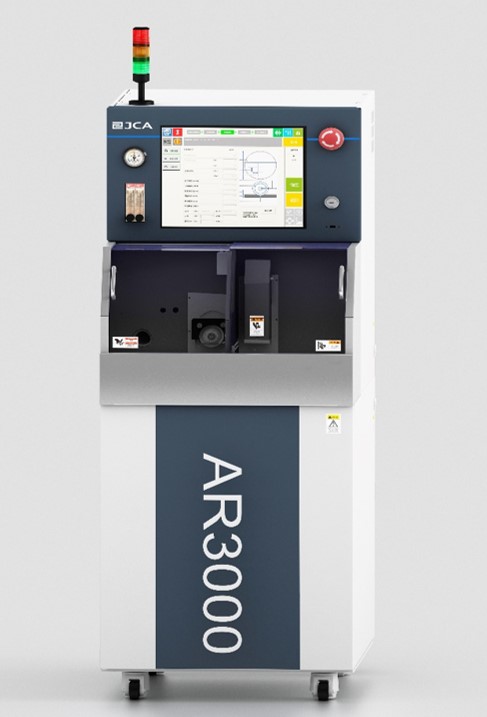

AR3000 |
По запросу |
