Происхождение продукта: Шэньян, Китай
Пропускная способность: 50 комплектов
Технические характеристики
- Обработка образцов большого размера с максимальным размером обработки φ12 и импортным пневматическим шпинделем с шпинделем с высоким крутящим моментом 2,4 кВт в стандартной комплектации;
- Бесконтактное измерение высоты (NCS) в качестве опции; обнаружение поломки лезвия (BBD) в качестве опции;
- Ось Θ оснащена двигателем DD с прямым приводом, обеспечивающим высокую точность и высокую скорость;
- Два комплекта микроскопических систем с высоким и низким увеличением реализуют функцию высокоскоростного распознавания изображений, несколько режимов выравнивания, быстрый поиск границ и значительно повышают эффективность.
Технические параметры
|
Наименование товара |
Прецизионная пила для нарезки кубиками SYJ -3310 |
|
|
Модель продукта |
SYJ -3310 |
|
|
Применение продукта |
12-дюймовая кремниевая пластина, герметизация светодиодов, QFN, DNF, BGA, оптическая оптоэлектроника, связь, печатная плата, керамика, стекло, ниобат лития, оксид алюминия, кварц |
|
|
Элемент |
Параметры (спецификация) |
|
|
производительность |
размер обработки |
Φ12 или 280 мм |
|
|
Глубина канавки |
≦4 мм или по индивидуальному заказу |
|
веретено |
Скорость вращения |
6000~60000об/мин |
|
|
выходная мощность |
2,4 Вт постоянного тока |
|
Ось X |
расстояние резки |
Мтопор280мм |
|
|
диапазон настройки скорости |
0,1~500 мм/с |
|
Ось Y |
расстояние резки |
Макс 280мм |
|
|
спошаговая точность шага |
≦0,003 мм/5 мм |
|
|
Максимальный допуск на все расстояние перемещения |
≦0,005 мм/280 мм |
|
Ось Z |
эффективное расстояние резания |
Макс 40мм |
|
|
воспроизводимая точность позиционирования |
0,001 мм |
|
|
рабочий размер лезвия |
φ50мм~φ60мм |
|
Ось Θ |
диапазон угла поворота |
320° |
|
|
разрешение |
0,0002° |
|
система выравнивания |
источник света + кольцевой светильник + промышленная камера |
|
|
Дисплей |
15-дюймовый цветной сенсорный ЖК-экран промышленного класса |
|
|
Операционная система |
Система контроля |
Базовый ПК+Windows |
|
Операционная система |
Windows, язык китайский |
|
|
Условия подачи заявки |
источник питания |
однофазный, переменный ток 380±5%, 4,0 кВ |
|
сжатый воздух |
давление 0,5～0,6 МПа, максимальный расход 260 л/мин. |
|
|
жидкость |
давление 0,5~0,6 МПа, максимальное потребление&NBSP ;4,0 л/мин |
|
|
Охлаждающая вода |
давление 0,2～0,3 МПа, максимальный расход 1,5 л/мин. |
|
|
Вентиляция |
55,0 м3/мин (ANR) |
|
|
Температура окружающей среды |
20~25℃ |
|
|
Влажность |
<80% |
|
|
1. Установите машину при температуре 20–25°C (диапазон колебаний контролируется в пределах ±1°C); влажность в помещении должна быть менее 80% без образования конденсата.
2. Используйте чистый сжатый воздух с точкой росы при атмосферном давлении ниже -15℃, остаточным содержанием масла 0,1 ppm и степенью фильтрации выше 0,01 мкм/99,5.
3. Контролируйте температуру смазочно-охлаждающей жидкости при комнатной температуре + 2°C (диапазон колебаний в пределах ±1°C), а температуру охлаждающей воды следует контролировать на уровне комнатной температуры (диапазон колебаний составляет контролируется в пределах ±1°C).
4. Избегайте воздействия силы тяжести и любых внешних вибраций, угрожающих устройству. Кроме того, не устанавливайте оборудование рядом с вентиляторами, вентиляционными отверстиями и устройствами, которые создают высокие температуры и масляные/смазочные загрязнения.
5. Установите устройство на водонепроницаемом основании и в месте с ровным дренажем. |
||
|
Параметр установки |
Размеры (Ш×Д×В) |
910мм×1100мм×1860мм |
|
Вес |
1500 кг |
|
|
Модель: |
Стоимость: |
|

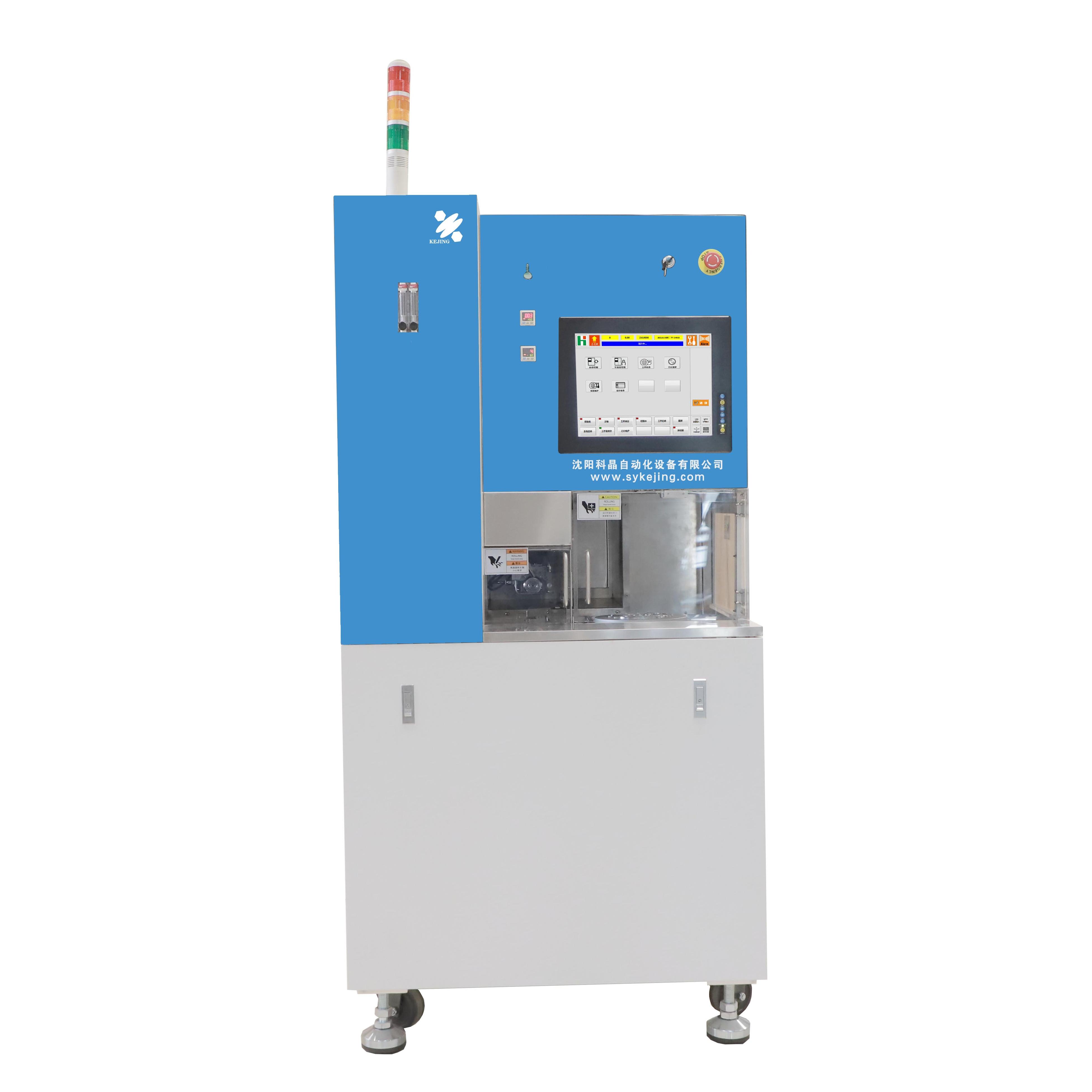

Прецизионная пила для нарезки кубиками с круглым 12-дюймовым и квадратным верстаком 280 мм |
По запросу |
