Технические характеристики

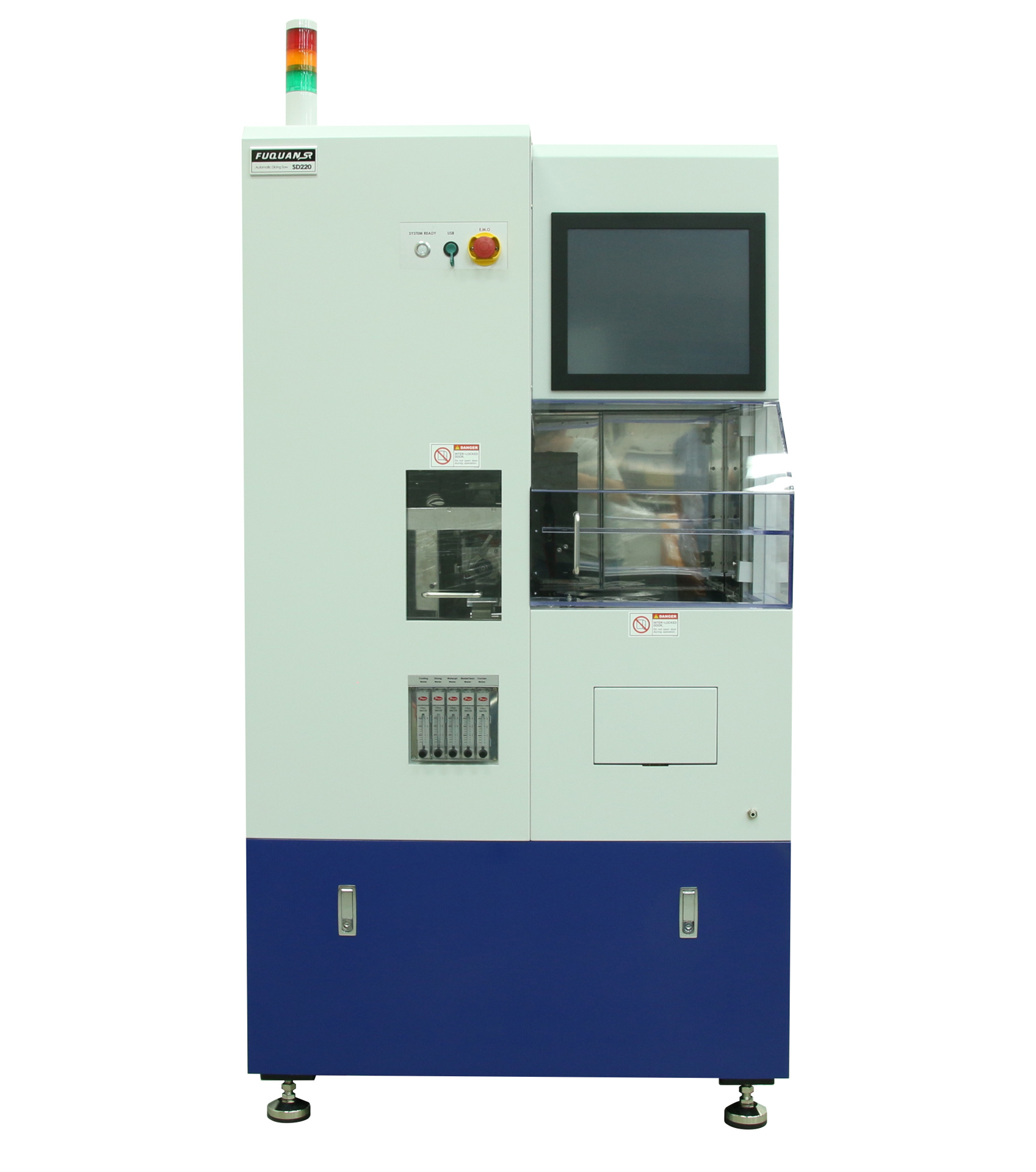

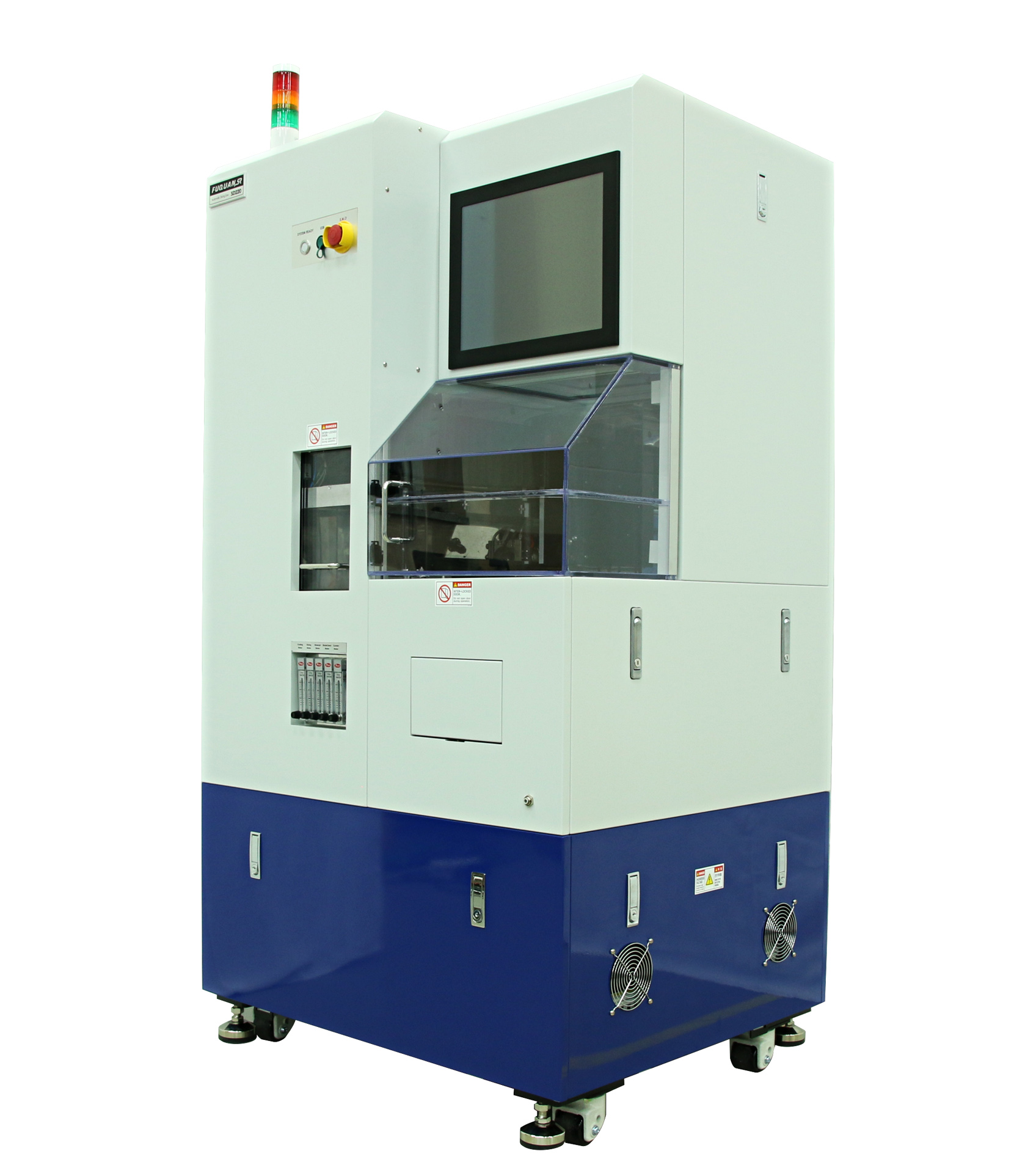

– Полуавтоматическая пила для нарезания кубиков
- Максимум 16 дюймов
– Точность повторяемости (по оси Y): 0,001
– Опция - 3-дюймовое лезвие, BBD, NCS
– Вакуумный патрон: трансформируемый (6 ~ 12 дюймов)
Производительность
– Многофункциональные функции
– Пневматический шпиндель мощностью 1,2 кВт ~ 1,8 кВт, 2,4 кВт
– Макс. число оборотов шпинделя: 60 000 об / мин
– Размер лезвия: 62 (для 2–дюймового лезвия)
- Угол поворота: DD SERVO 380 (CW / CCW)
– Скорость резки: 0,05 ~ 650 мм / сек
Материал, пригодный для резки: пластина Si, печатная плата, QFN, PBGA, керамика, кварц, светодиод,
Мобильный фильтр из синего стекла, SiC и т. д.
Технические параметры
|
Модель |
SD220 |
SD240 |
||||
|
Размер заготовки |
8 дюймов (200 мм) |
12 дюймов (300 мм) |
||||
|
X |
Диапазон резки |
220 мм |
330 мм |
|||
|
Максимальная скорость |
0,1 ~ 500 или 1000 мм / сек |
0,1 ~ 500 или 1000 мм / сек |
||||
|
Y |
Диапазон резки |
220 мм |
330 мм |
|||
|
Максимальная скорость |
0,1 ~ 250 мм / сек |
0,1 ~ 250 мм / сек |
||||
|
Шаг индекса |
0.0001 |
0.0001 |
||||
|
Точность позиционирования индекса |
0.002/220 |
0.002/330 |
||||
|
Z |
Макс. Ход |
40 мм |
40 мм |
|||
|
Максимальная скорость |
0,1 ~ 80 мм / сек |
0,1 ~ 80 мм / сек |
||||
|
Разрешение перемещения |
0.0001 |
0.0001 |
||||
|
Точность повторяемости |
0.001 |
0.001 |
||||
|
Θ |
Макс. Угол поворота |
380 град |
380 град |
|||
|
Шпиндель |
Диаметр лезвия |
2 дюйма (58 мм) |
||||
|
Производительность |
1,2 кВт / 1,8 кВт / 2,4 кВт |
|||||
|
Макс. Вращение |
Макс. 60 000 оборотов в минуту |
|||||
|
Разное |
Электро. Источник питания |
220 В переменного тока, 3 фазы, 50 ~ 60 Гц |
||||
|
Потребляемая мощность |
4,0 кВА (макс.) |
|||||
|
Давление воздуха |
0.55 ~ 0.7 МПа |
|||||
|
Средний расход воздуха |
105 Л/мин (0,5 МПа) |
|||||
|
Средний расход чистого воздуха |
75 Л / мин |
|||||
|
Давление режущей воды |
0,3 ~ 0,5 Мпа |
|||||
|
Расход воды под давлением |
Расход воды для резки: 6,0 л / мин |
|||||
|
Другие: 0,6 Л / мин |
||||||
|
Давление охлаждающей воды |
0,3 ~ 0,5 МПа |
|||||
|
Расход охлаждающей воды |
2,0 Л/ мин |
|||||
|
Выхлопные газы |
Производительность до 5,5 м3/мин |
|||||
|
Дополнительные принадлежности |
NCS (бесконтактный датчик) |
|||||
|
BBD (детектор поломки лезвия) |
||||||
|
Лезвие длиной 3 дюйма С использованием |
||||||
|
Размеры (Ш x Г x В) |
980 x 840 x 1835 мм |
1030 x 880 x 1835 мм |
||||
|
Вес |
875 кг |
895 кг |
||||
|
Модель |
Стоимость |
|
Полуавтоматическая пила для нарезания кубиков |
По запросу |
