Технические характеристики

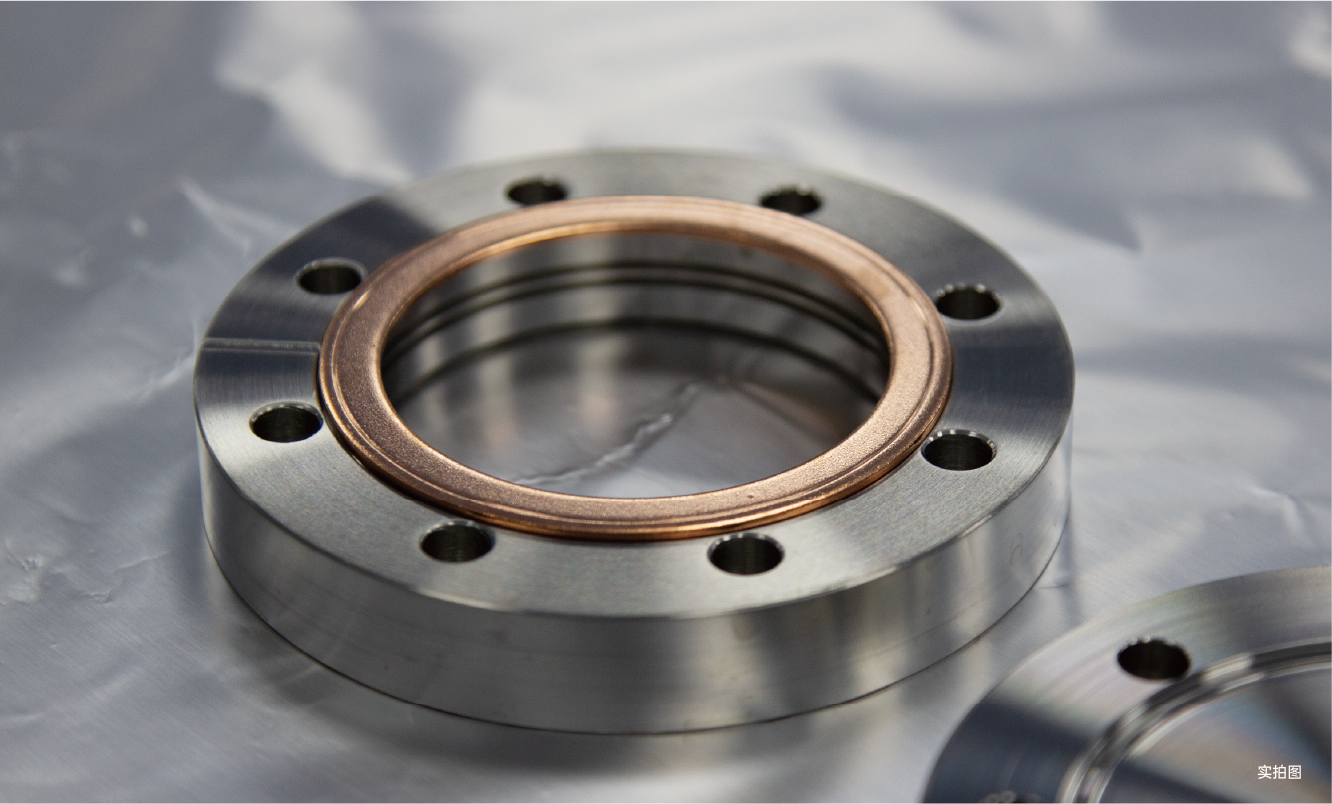

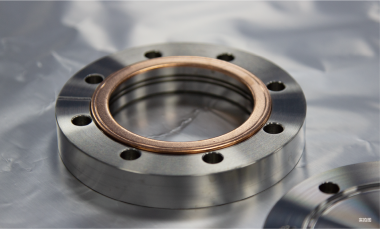

Бескислородная медная шайба является основным уплотнительным элементом для CF-фланцев, обеспечивающим сверхвысокую герметичность соединения. Каждая шайба проходит тщательный контроль качества и очистку, после чего упаковывается индивидуально для сохранения её характеристик в условиях сверхвысокого вакуума.
Компания также предлагает специальные варианты медных шайб с различными видами обработки:
- отожжённые прокладки;
- прокладки с золотым покрытием;
- прокладки с серебряным покрытием.
Технические параметры
|
Название продукта |
Бескислородная медная шайба |
||||||||
|
Монтажный фланец |
CF16 |
CF40 |
CF63 |
CF100 |
CF125 |
CF160 |
CF200 |
CF250 |
|
|
Размер фланца |
Миллиметр |
34 |
70 |
114 |
152 |
171.5 |
203 |
250 |
300 |
|
Дюйм |
1.33 |
2.75 |
4.5 |
6.0 |
6.75 |
8.0 |
10.0 |
12.0 |
|
|
Наружный диаметр |
Миллиметр |
21 |
48.2 |
82 |
120 |
141.7 |
171 |
222 |
272 |
|
Дюйм |
0.83 |
1.90 |
3.23 |
4.72 |
5.58 |
6.74 |
8.74 |
10.74 |
|
|
Внутренний диаметр |
Миллиметр |
16 |
38.5 |
66 |
104 |
125 |
152 |
203 |
255 |
|
Дюйм |
0.63 |
1.52 |
2.76 |
3.98 |
4.92 |
5.98 |
8.0 |
10.04 |
|
|
Вес (г) |
4.0 |
8.0 |
16.0 |
24.0 |
28.0 |
32.0 |
45.0 |
120.0 |
|
|
Модель |
OFCG16 |
OFCG40 |
OFCG63 |
OFCG100 |
OFCG125 |
OFCG160 |
OFCG200 |
OFCG250 |
|
|
Код заказа |
3048500024 |
3048500025 |
3048500026 |
3048500027 |
3048500028 |
3048500029 |
3048500030 |
3048500031 |
|
|
Модель |
Стоимость, доллары США |
|
Бескислородная медная шайба |
По запросу |
