Технические характеристики

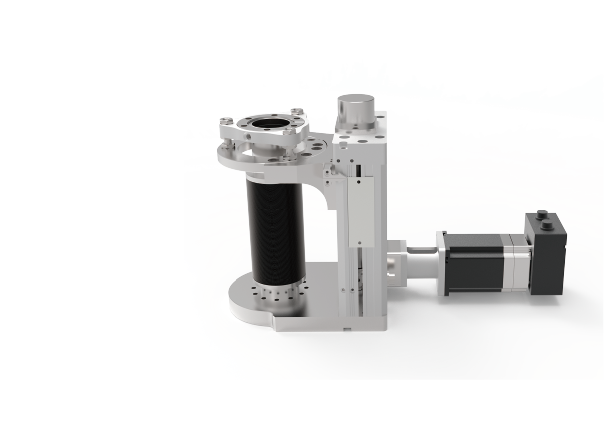

Оборудование основано на стандартной модели линейного привода с задней панелью и позволяет с помощью регулировки трех винтов изменять угол движения фланца в пределах ±3° для точной настройки положения.
Особенности:
- Диапазон давления: от 1 бар до 10⁻¹¹ мбар;
- Максимальная температура выпечки: 150℃;
- Материал сварного гофрированного шланга: SS316L;
- Верхний монтажный фланец: фланец CF35, резьбовое отверстие;
- Нижний монтажный фланец: фланец CF35, сквозное отверстие;
- Регулируемый угол: ±3° (версия LPABS);
- Шкала с шагом 1 мм;
- Возможна индивидуальная настройка;
- Возможен монтаж в любом направлении.
Технические параметры
|
Название продукта |
Линейный привод объединительной платы (LBS) |
Линейный привод объединительной платы с регулируемым фланцем (LPABS) |
|||||||||
|
Монтажный фланец |
CF63 |
CF35 |
|||||||||
|
Фиксированный фланец |
CF63 |
CF63 |
|||||||||
|
Фланец размер |
Миллиметр |
114 |
114 |
||||||||
|
Дюйм |
4.5 |
4.5 |
|||||||||
|
Ход поршня (мм) |
50 |
100 |
150 |
100 |
150 |
||||||
|
Растяжение (мм) |
161 |
213 |
281 |
234 |
302 |
||||||
|
B сжатие (мм) |
111 |
113 |
131 |
134 |
152 |
||||||
|
C (мм) |
207 |
259 |
327 |
259 |
327 |
||||||
|
Двигатель |
Ручной |
Шаговый двигатель |
Ручной |
Шаговый двигатель |
Ручной |
Шаговый двигатель |
Ручной |
Шаговый двигатель |
Ручной |
Шаговый двигатель |
|
|
Разрешение |
1 |
0.005 |
1 |
0.005 |
1 |
0.005 |
1 |
0.005 |
1 |
0.005 |
|
|
Вес (кг) |
6.7 |
8.0 |
7.5 |
8.8 |
8.4 |
9.7 |
7.4 |
9.1 |
8.2 |
9.9 |
|
|
Модель |
LBS63L50M |
LBS63L50A |
LBS63L100M |
LBS63L100A |
LBS63L150M |
LBS63L150A |
LPABS63L100M |
LPABS63L100A |
LPABS63L150M |
LPABS63L150A |
|
|
Код заказа |
3041100001 |
3041100002 |
3041100005 |
3041100006 |
3041100007 |
3041100008 |
3041100019 |
3041100020 |
3041100021 |
3041100022 |
|
|
Модель |
Стоимость, доллары США |
|
Линейный привод с задней панелью и регулируемым фланцем (LPABS) |
По запросу |
