Технические характеристики
- Система окончательной регулировки частоты нанесения кристаллов кварца
- Перед нанесением кристаллы нагреваются до заданной оператором температуры точки поворота
- Вертикальное испарение и широтно-импульсная модуляция мощности нити накала обеспечивают минимальное использование материала для нанесения покрытия
- Одно отверстие с регулировкой по трем осям для простого выравнивания места нанесения покрытия
- Прецизионное нанесение покрытия для загрузки резонансной частоты методом “измеренного FL”
- Не требуется физический конденсатор
- Более 40 различных измерений параметров кристалла, включая DLD и паразитные
- Фирменное магнитное колесо не имеет разъемов
- Контакты подключаются непосредственно к выводам кристалла
- Доступно 100-позиционное колесо HC-49US
- Доступны различные колеса семейства HC, SMD и изготовленные на заказ
Технические параметры
|
Параметр |
250B-2 |
250C-2 |
|
Частотный диапазон |
15 KHz – 220 MHz |
15 KHz – 420 MHz |
|
Типичная производительность |
± 0.1 ppm с опцией S&A 2296 Heater Kit |
± 0.1 ppm с опцией S&A 2296 Heater Kit |
|
Температура покрытия |
Мин. 60° C, макс. 110° C |
Мин. 60° C, макс. 110° C |
|
Стабильность температуры |
± 0.2° C |
± 0.2° C |
|
Средняя производительность |
3 колеса в час |
3 колеса в час |
- Сетевой анализатор S&A 250B-2 или 250C-2
- Черновой насос с прямым приводом
- Крио- или турбонасос
- Комплект нагревателя S&A 2296
- Компьютер
- Системное программное обеспечение на базе Windows®
- Дополнительная плата ввода-вывода PCIe TTL
|
Параметр |
Значение |
|
Питание |
220 или 380 Вольт, 3-фазное, 15 Ампер |
|
Максимальное входное давление |
150 PSIG |
|
Входное давление: |
|
|
Воздух |
90 PSIG |
|
Азот |
20 PSIG |
|
Размеры (Ш x Д x В) |
22 x 70 x 40 дюймов (54.6 x 177.8 x 101.6 см) |
|
Модель |
Стоимость, доллары США |
|

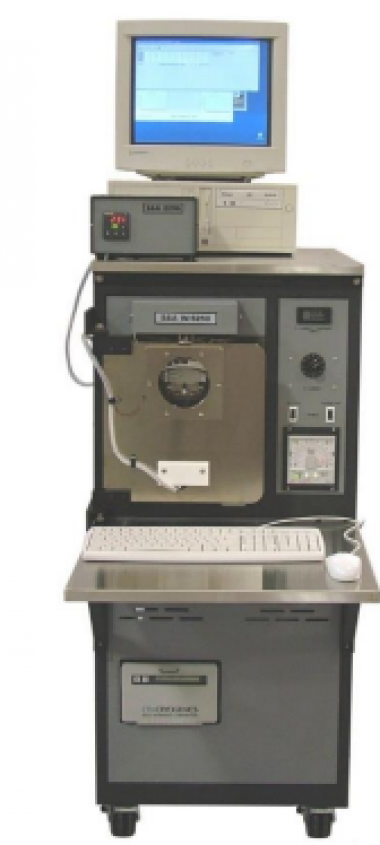

Система покрытия кварцевых кристаллов W-5250S SC |
По запросу |
