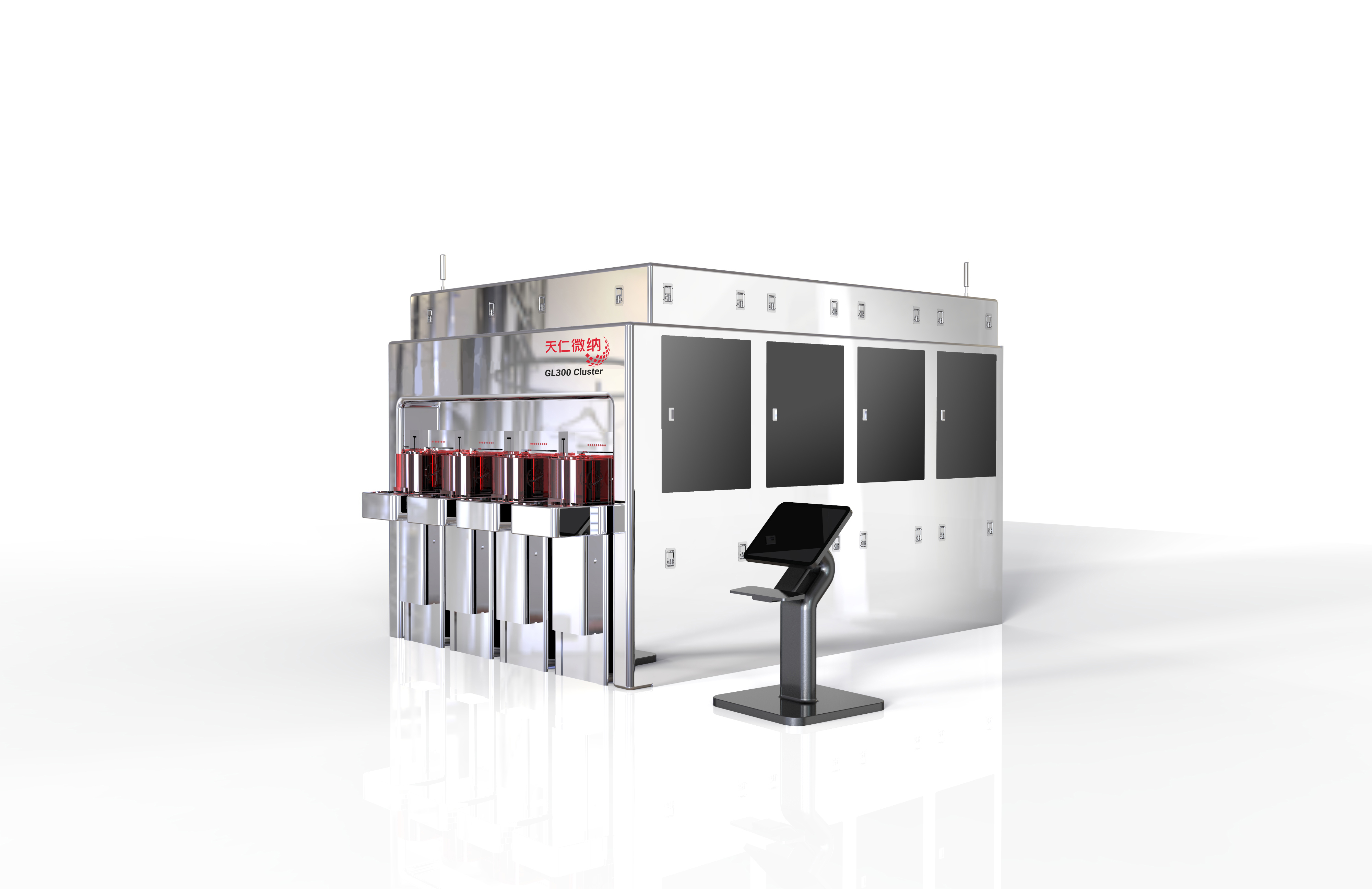

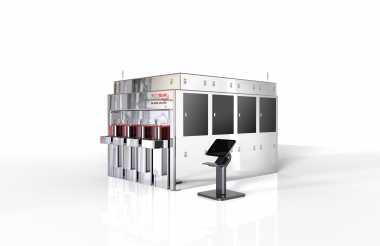

Кластер GL300

Стандартно оснащенный технологией тиснения Tianren micro-Nano CLIV), позволяет осуществлять автоматическое воспроизведение наноструктур с высокой точностью и высоким соотношением сторон и массовое производство на подложке площадью 200/300 мм. Оборудование имеет модульную конструкцию, и пользователи могут свободно настраивать количество модулей для очистки пластин, склеивания, выпечки, охлаждения, плазменной обработки поверхности, тестирования AOI, последующего отверждения и наноимпринтинга в соответствии с требованиями процесса и производственным ритмом для достижения оптимальной эффективности производства.

Технические характеристики

• Полностью автоматическая линия для производства литографии наноимпринтов диаметром 200/300 мм с высоким соотношением сторон, проверенная массовым производством;
• Технология CLIV для обеспечения точности рельефной структуры и целостности заполнения структуры;
• Кассета к кассете, автоматическая загрузка и разгрузка, оптический контроль краев, предварительное выравнивание;
• Гибкая композитная рабочая форма автоматически копируется в оборудовании, и рабочая форма автоматически заменяется, что подходит для непрерывного производства;
• Полностью автоматический процесс предварительной обработки, включая очистку вафель, нанесение формовочного покрытия, выпечку, охлаждение, плазменную обработку поверхности (опционально) и т.д.;
• Полностью автоматический процесс литографии наноимпринтов, включая автоматическое выравнивание, автоматическое тиснение, автоматическое отверждение под воздействием и автоматическое высвобождение формы;
• Процессы выполняются автоматически в закрытом и чистом помещении для обеспечения качества тиснения;
• Стандартный светодиодный источник поверхностного ультрафиолетового излучения высокой мощности (365 нм, интенсивность света 1000 МВт/см²), с водяным охлаждением и в холодном состоянии, особой мощности и специальные источники света со смешанной длиной волны могут быть настроены индивидуально;
• Производственная мощность может достигать 100 штук в час (в зависимости от конфигурации, материала, технологического процесса и других факторов), что подходит для крупномасштабного массового производства дифрагированных оптических волноводов DOE, AR, VR (спиральная решетку), линейной поляризации решеток, суперлинз, биочипов, светодиодов, матриц микролинз и других применений;
• Полный набор процессов и материалов для нано-тиснения, включая DOE, спиральную решетку AR, структуру высокой плотности, с высоким соотношением сторон и другие процессы.

Технические параметры
