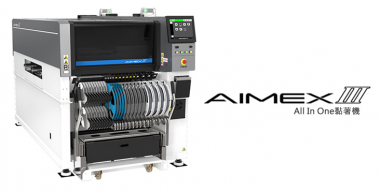

Миниатюрная и расширенная универсальная установочная система при сохранении совместимости нескольких типов компонентов и несущей способности большого количества компонентов.
Технические характеристики
- Соответствует производству крупногабаритных печатных плат и одновременному производству 2-х изделий;
- Универсальная рабочая головка;
- Простой и быстрый запуск производства.
Технические параметры
|
Модель |
AIMEX III |
|||
|
Количество желобов подачи |
130 |
|||
|
Размер печатной платы (Д х Ш) |
Одиночная направляющая |
48 x 48 - 1068 x 710 мм |
||
|
Двойная направляющая |
Управление монорельсовой дорогой |
48 x 48 - 1068 x 610 мм |
||
|
Двухколейное управление |
48 x 48 - 1068 x 330 мм |
|||
|
Рабочая головка |
H24S, DX, V12, H08M (Q), H02F, H01 |
|||
|
|
1 манипулятор |
2 манипулятор |
||
|
Производственная мощность |
H24S |
Стандартный режим |
35 000 в час |
70 000 в час |
|
Модель приоритета производства |
40 000 в час |
80 000 в час |
||
|
DX |
27 000 в час (12 форсунок) 12 000 в час (4 форсунки) 5800 в час (одиночные форсунки) |
54 000 в час (12 форсунок) 24 000 в час (4 форсунки) 11 600 в час (одиночные форсунки) |
||
|
V12 |
26 000 в час (V12 x 1) |
52 000 в час (V12 x 2) |
||
|
H08M |
Стандартный режим |
13 000 в час |
26 000 в час |
|
|
Модель приоритета производства |
14 000 в час |
28 000 в час |
||
|
Точность монтажа |
H24S |
0,025 мм |
||
|
V12 |
0,038 мм |
|||
|
H08M |
0,040 мм |
|||
|
H02F |
0,025 мм |
|||
|
Блок питания |
Ленточный питатель материала, трубчатый питатель, устройство для подачи материала в лоток |
|||
|
Размер (Д x Ш x В) |
1280 x 2656 x 1465 мм |
|||
|
Модель |
Стоимость, доллары США |
|
AIMEXIII |
По запросу |
