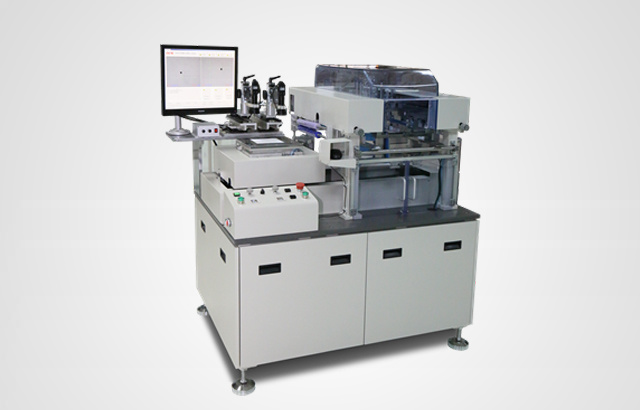

Автоматическая выравнивающая печатная машина WY-180

Технические характеристики

Данный трафаретный принтер представляет собой высокоточное оборудование для печати на подложках в технологиях LTCC, HTCC и толстопленочных схемах, поддерживающее работу с подложками размером до 8 дюймов. Процесс включает ручную загрузку пластин с последующим автоматическим распознаванием меток системой обработки изображений и автоюстировкой рабочих столов по осям X, Y и θ для обеспечения прецизионной печати. Управление реализовано на комбинированной системе PLC и промышленного компьютера с интуитивно понятным интерфейсом оператора, обеспечивающей удобство управления и высокую стабильность работы. Конструкция оборудования включает: несущую раму из сварного профиля (гарантирующую жесткость и точность), трехкоординатный рабочий стол, механизм трафаретной рамки, печатный узел, подъемный механизм и систему машинного зрения. Печатная головка имеет верхнюю прозрачную ПВХ-крышку, обеспечивающую визуальный контроль процесса при поддержании требуемой влажности в рабочей зоне.
