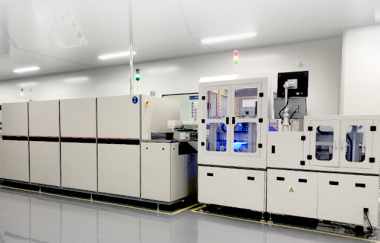

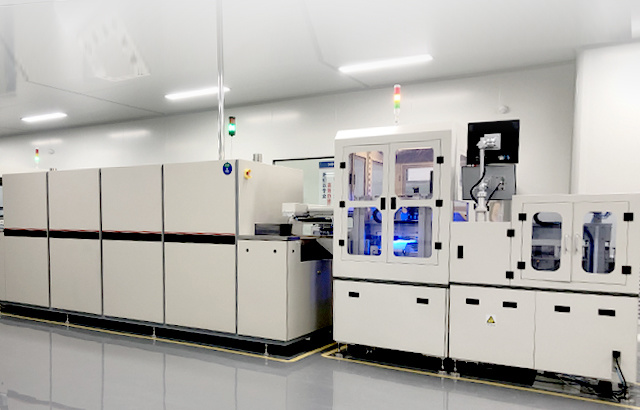

Автоматическая печатная линия WY-2215

Технические характеристики

Данная автоматическая линия трафаретной печати предназначена для нанесения графики и заполнения отверстий при производстве LTCC-фильтров или многослойных индукторов, обеспечивая полный автоматизированный цикл операций: подачу заготовок, печать, сушку и автоматическую укладку в кассеты. Манипулятор печатной машины захватывает подложку из загрузочного транспортера и переносит на рабочий стол, где происходит вакуумная фиксация и юстировка с помощью CCD-камеры. После позиционирования перемещается в зону печати, где выполняется автоматическое нанесение изображения, затем возвращается в исходное положение. Робот извлекает отпечатанную подложку и размещает её на ленточный конвейер для дальнейшего позиционирования. В соответствии с технологическими требованиями, через определённое количество циклов печати активируется механизм очистки сетки. После сушки двухрядные подложки с помощью манипулятора преобразуются в однорядные и передаются на разгрузочный ленточный транспортер, где конечный робот-укладчик размещает их в приёмные кассеты, завершая производственный цикл.
