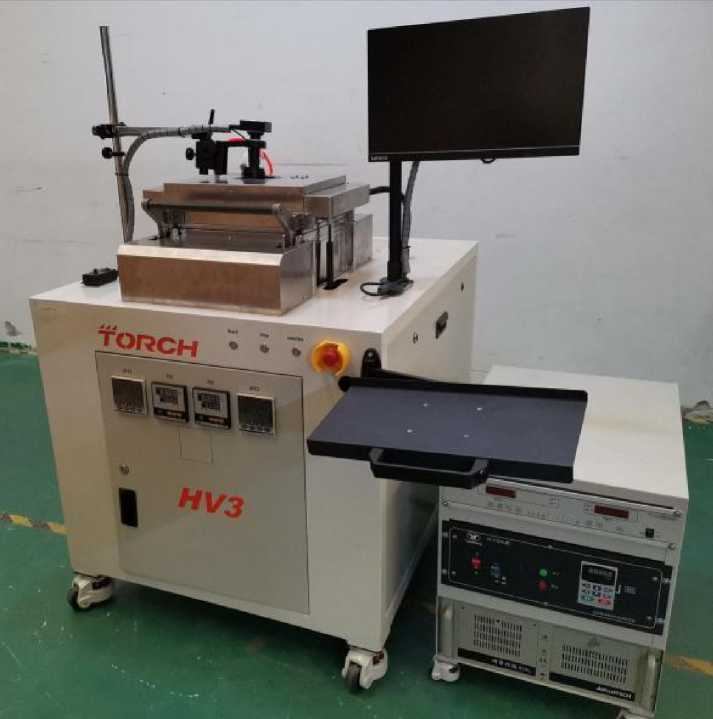

Печь оплавления вакуумная эвтектической пайки Torch HV3 модель VO300

Комплектация:

Высоковакуумная печь HV3S Set с расходомером и молекулярным насосом

Управляющий компьютер HV3S выделенный

Система программного обеспечения управления HV3S выделенный

Два комплекта системы измерения температуры

Графитовый носитель с покрытием из карбида кремния HV3S выделенный

Система атмосферы муравьиной кислоты CH-2

Водяной охладитель KND-02A

Автоматическая система подачи муравьиной кислоты с постоянной температурой и давлением FAH-10A

Система фильтрации отработавших газов муравьиной кислоты (отфильтрованный отработавший газ может напрямую выбрасываться на улицу)

 Опции с дополнительными платами

Система предварительного нагрева и охлаждения азота:

Подогревает или охлаждает азот, поступающий в камеру печи, для предотвращения колебаний температуры в камере печи во время сварки

Опции с дополнительными платами

Электронный микроскоп TORCH-V

Опции с дополнительными платами

А. Температура пайки: максимальная температура пайки 500 °C.

Б. Вакуум: предельный вакуум ≤ 10-4 Па, рабочий вакуум: 10-4 Па.

В. Эффективная площадь пайки: ≤ 260 мм * 240 мм

Г. Высота камеры: ≤ 100 мм, специальная высота может быть изменена.

Д. Способ нагрева: инфракрасное излучение, обогрев как снизу, так и сверху.

Нагревательная пластина использует полупроводниковую графитовую платформу из карбида кремния, которую нелегко деформировать после длительного использования, а графитовая платформа из карбида кремния обладает высокой теплопроводностью, что обеспечивает более равномерную температуру поверхности нагревательной пластины.

Е. Однородность температуры: ≤± 2% в пределах эффективной площади пайки.

Ж. Скорость нагрева: максимальная скорость нагрева графитовой нагревательной платформы ≤ 120 °C/мин.

Вакуумная эвтектическая печь HV3 - это верхний нагрев, который может повысить эффективность нагрева и обеспечить более равномерную температуру на платформе, улучшить консистенцию и качество пайки, а также контролировать скорость нагрева.

З. Скорость охлаждения: максимальная скорость охлаждения составляет 60-1 20°С/мин (наклон максимальной температуры охлаждения холостого хода 100°С).

Графитовая нагревательная платформа: комбинация воздушного охлаждения и водяного охлаждения используется для обеспечения быстрого охлаждения горячей плиты и улучшения скорости охлаждения. Кроме того, в процессе охлаждения можно избежать плохого спекания компонентов, вызванного чрезмерной разницей температур, а скорость охлаждения можно контролировать с помощью процесса, в то время как требования медленного охлаждения могут быть достигнуты.

И. Соответствие требованиям к пайке материалов для пайки ≤ 500 °C.

Например: in97ag3, in52sn48, Au80Sn20, sac305, sn90sb 10, sn63pb37, sn62pb36ag2 и другие предварительно отформованные паяльные площадки (эвтектическая пайка без флюса), различные компоненты паяльной пасты, а также отверждение материалов при температуре ниже 500 °C.

К Скорость пайки:

Вакуумная печь оплавления HV3 для мягкой пайки припоем, после проверки большим количеством клиентов, скорость пустот можно контролировать в пределах 1-3%.

Система контроля температуры и система измерения температуры

HV3 использует запатентованную технологию контроля температуры TORCH, а точность контроля температуры составляет ± 1 °C .

HV3 можно настроить до 4 0 участков температурной кривой, а также настроить 6 групп настроек ПИД для более точного контроля температуры и обеспечения равномерности и надежности пайки. Контроль температуры — это запаздывающий контроль, а ПИД-регулирование имеет функцию предварительной регулировки, что может повысить точность и стабильность контроля температуры.

Внутри полости вакуумной печи оплавления HV3 сконфигурированы 4 группы температурных термопар. Когда печь работает, температура любого положения в полости может отражаться в любое время, а температурная кривая может постоянно отображаться в управляющем программном обеспечении, чтобы лучше обеспечить контроль температуры в зоне пайки и обеспечить поддержку для получения хорошей кривой процесса.

Атмосферная среда внутри камеры:

Вакуумная печь оплавления HV3 может быть заполнена азотом инертным газом для облегчения пайки и в то же время соответствовать требованиям процесса восстановления в атмосфере муравьиной кислоты. Технологическую атмосферу можно точно контролировать по времени или массовому расходомеру MFC, чтобы обеспечить согласованность каждого технологического процесса, который должен быть завершен. Печь оснащена закрытой вытяжной системой

канал и система фильтрации для переработки и отвода отработанных газов через отводящий канал, что обеспечивает его нормальное использование. С помощью нашего HV3 компоненты могут быть сварены без флюса.

Вакуумная эвтектическая печь HV3 оснащена системой программного управления:

Система управления программным обеспечением основана на операционной системе Windows, которая проста в эксплуатации.

Процесс может быть запрограммирован по температуре, времени, давлению, вакууму и другим технологическим условиям, а программный процесс может автоматически управлять всем процессом.

В программировании кривых процессов существует неограниченное количество действий процесса для удовлетворения требований сложного процесса.

Система управления может удовлетворять требованиям различных кривых процесса пайки, и эти кривые могут быть заданы, изменены, сохранены и выбраны для использования в соответствии с различными процессами.

Система управления имеет собственные функции анализа, которые могут анализировать кривую процесса и подтверждать такую информацию, как повышение температуры, постоянная температура, падение температуры и т. д.

Система программного управления автоматически записывает кривые процесса пайки, контроля температуры и измерения температуры в режиме реального времени для обеспечения прослеживаемости процесса устройства и автоматически сохраняет их в соответствующем каталоге в соответствии с временем работы процесса.

HV3 имеет закрытую полость, что обеспечивает надежность длительного использования. Когда верхняя крышка закрыта во время работы печи, смещение компонента не происходит, и можно избежать влияния вибрации компонента на качество пайки. Однокамерная технология может удовлетворить требования к нагреву и охлаждению одновременно.

HV3 имеет окошко на верхней крышке, может наблюдать за процессом пайки устройства через ПЗС-матрицу или микроскоп. Верхняя крышка может подниматься и опускаться автоматически, а другие операции могут быть выполнены автоматически с помощью управляющего программного обеспечения, за исключением ручного захвата и перемещения.

Таблица параметров

Модель          ХВ3

Участок пайки           260 * 240 мм

Высота камеры         1 00 мм (специальная высота нестандартная будет изменена)

Диапазон температур          500 °C макс.

 Предельный вакуум           ≤ 3 PA оснащен механическим насосом и ≤         1 0 - 4 Па есть

оснащен молекулярным насосом

Скорость нагрева     ≤ 120°C/мин

Скорость охлаждения         ≤60- 120°C/мин

Интерфейс передачи данных         последовательный порт / USB-порт

Режим управления печью   Программная система управления IPC + (TORCH)

Технология пайки     4 0 ступенчатый контроль температуры + контроль давления вакуума

Способ охлаждения Водяное охлаждение (включая теплообменник и чиллер )

Номинальная мощность      14 кВт

Электропитание       3 фазы 5 линий, 220 В 25-60 А

Измерение     Обратитесь к следующим материалам

Вес     280 кг
