Технические характеристики

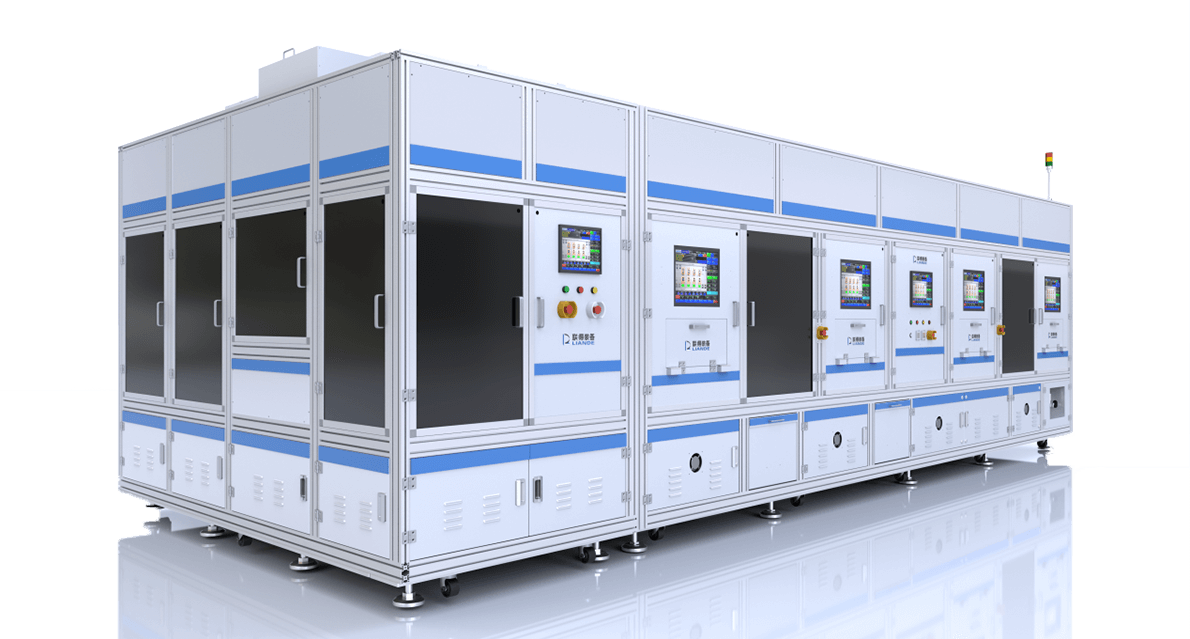

Полностью автоматическая машина для гибки PCB средних размеров применяется в областях обработки экранов мобильных телефонов, iPad, автомобильных дисплеев, ноутбуков и других устройств. Технологический процесс включает подачу материала, сканирование штрих-кода, фотографирование, нанесение материалов, контроль качества, удаление защитной пленки, гибку PCB, термопрессование, автоматический оптический контроль (AOI) и выгрузку готовой продукции.
Технические параметры
|
Параметр |
Значение |
|
Наименование |
Полностью автоматическая машина для гибки PCB средних размеров |
|
Применение |
Гибка PCB для экранов мобильных телефонов, iPad, автомобильных дисплеев, ноутбуков |
|
Максимальный размер |
17 дюймов (350×260 мм) |
|
Минимальный размер |
7 дюймов (194×120 мм) |
|
Производительность |
8,0 секунд на цикл |
|
Точность оборудования |
±0,10 мм, CPK≥1,33 |
|
Габариты оборудования |
5850×3000×2300 мм (справочные данные) |
|
Техническое преимущество |
Высокоточное нанесение, многосегментное термопрессование узких полос HAF и Tape с предварительным визуальным контролем CCD, обеспечивающее безупречное нанесение без пузырьков и деформаций. Прецизионная гибка, Гибка PCB по заданной траектории с пятиосевым управлением, исключающая растяжение FPC и гарантирующая высокую точность. |
|
Технологический процесс |
1. Подача материала CG, сканирование штрих-кода, фотографирование, нанесение материалов. 2. Подача материалов HAF и Tape, контроль качества, удаление защитной пленки, фотографирование, нанесение. 3. Удаление верхнего слоя пленки HAF и Tape, фотографирование, гибка PCB, термопрессование, AOI-проверка, выгрузка готовой продукции. |
|
Модель |
Стоимость, доллары США |
|
Полностью автоматическая машина для гибки PCB средних размеров |
По запросу |
