Технические характеристики

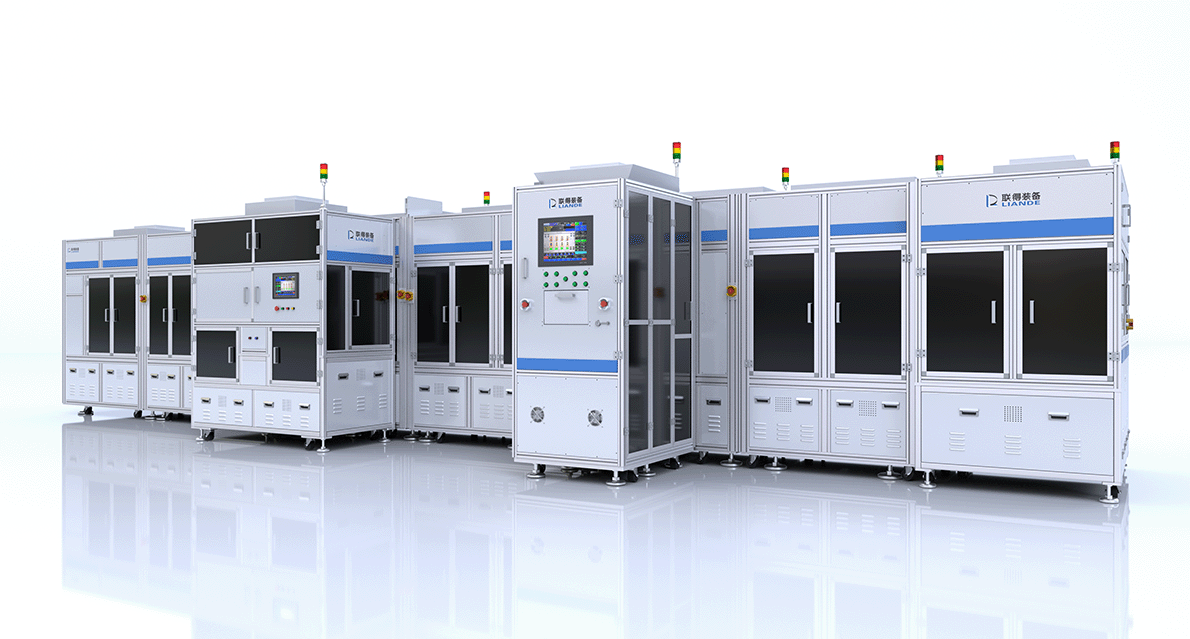

Полностью автоматическая линия склеивания среднего размера. Технический процесс включает: автоматическую загрузку изделий NB/транспортных средств размером менее 17,3 дюйма, плазменную очистку в области склеивания, автоматическое выравнивание и склеивания после автоматической загрузки IC, автоматическое склеивание после автоматической загрузки и очистки FPC, проверку смещения с помощью AOI + проверку импеданса ART после склеивания, автоматической загрузки и склеивания печатных плат и последующую проверку ART, нанесение клея «три в одном» и сбор материала разгрузочной машиной. Погрузочно-разгрузочная машина может быть подключена к двухъярусному транспортному средству AGV.
|
Параметр |
Значение |
|
Размер продукта |
5-17,3 дюйма |
|
Производительность |
10 (4 микросхемы/гибкие печатные платы на одной стороне) |
|
Точность |
Точность склеивания ACF: X: ±0,15 мм(3σ), Y: ±0,1 мм(3σ) Угол падения очищающей воды: <15° COG: XY: ±5 мкм(3σ) FOG: XY: ±10 мкм(3σ) PCB: X: ±25 мкм(3σ), Y: ±30 мкм(3σ) |
|
Размер оборудования |
33900×3000×2200 мм (ориентировочно) |
|
Технические преимущества |
Вся линия автоматически соединяется и совместима с жесткими и гибкими экранами, автоматическая подготовка COF с функцией очистки, склеивание FOF с передним, средним и задним тройным поворотным механизмом, с возможностью включения или отключения по необходимости. Технология склеивания IC совместима с технологиями склеивания COF. |
|
Процесс |
|
|
Модель |
Стоимость, доллары США |
|
Полностью автоматическая линия склеивания среднего размера 5-17,3 дюйма LD/EC/COG/FOG/AOI/FOB/FOB AOI |
По запросу |
