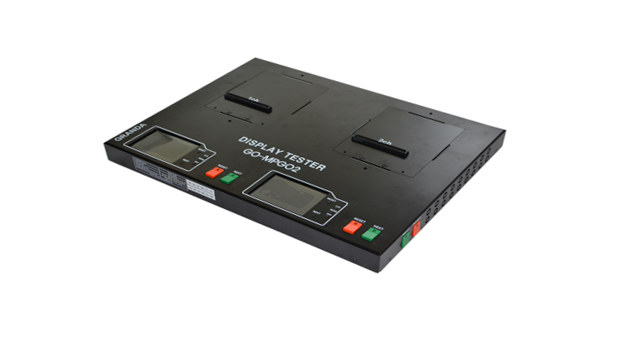

Используется для тестирования жестких экранов и гибких модулей AMOLED или для частичного тестирования гарантии качества.
Технические характеристики
- Имеется графический интерфейс на базе Windows.
- Поддержка логической схемы в формате BMP, JPG, поддержка видео (AVI, MP4).
- Можно установить время показа теста на экране
- Устройство имеет защиту от перенапряжения и перегрузки по току и может быть отредактировано.
- Способ связи: RS232, USB или LAN.
- Интерфейс PG: MIPI, EDP, SPI.
- Встроенная память: 10 ГБ.
- Для расширения объема памяти можно установить карту памяти SD.
- Поддержка одновременного тестирования 2-х продуктов.
- Поддержка независимого тестирования CH1 и CH2.
Технические параметры
|
Сигнал |
Источник питания |
||
|
Интерфейс PG |
MIPI, eDP, SPI, LVDS (опционально), RGB (опционально) |
Контроль каждой группы напряжения и тока |
|
|
Мощность PG |
12В постоянного тока, 200Вт(максимум) |
Точность отображения напряжения |
±0.001В |
|
Способ связи PG |
LAN, RS232, USB |
Точность отображения силы тока |
±0.001А |
|
Разрешение MIPI |
2560*1500 при 60Гц 3840*1920 при 60Гц(макс.) |
Точность регулировки напряжения |
±0.001В |
|
Линии MIPI |
1/2/4/8 |
Групповое напряжение может изменять верхние и нижние приделы тока |
|
|
Режим MIPI |
Управление и видео |
6-ти канальное питание |
|
|
Пропускная способность MIPI |
1.5Гбит/с |
VCI |
1.00 ~ 9.99 В, пульсация <100 мВ, 1.0А |
|
Биты сигнала MIPI |
16 бит, 18 бит, 24 бит |
VDDIO |
1.00 ~ 9.99 В, пульсация <100 мВ, 1.0А |
|
Соглашение |
D-PHY 1.1, MIPI DSI 1.1, поддержка технологии сжатия |
AVDD |
1.00 ~ 9.99 В, пульсация <100 мВ, 1.0А |
|
Разрешение eDP |
3840*2160 при 60Гц |
VPP |
1.00 ~ 9.99 В, пульсация <100 мВ, 1.0А |
|
SPI |
3-х/4-х проводной, 8/9/24 бит |
ELVDD |
1.00 ~ 9.99 В, пульсация <100 мВ, 1.5А |
|
I/O |
EXT1, EXT2, EXT3, EXT4 |
ELVSS |
-9.99 ~ -1.00В, пульсация <100 мВ, 1.5А |
|
C-PHY (опционально) |
3840*2160 при 60Гц, 17.1 =Гбит/с |
Каждый источник питания имеет функцию автоматического измерения и компенсации |
|
|
Модель |
Стоимость, доллары США |
|
MPG02 |
По запросу |
