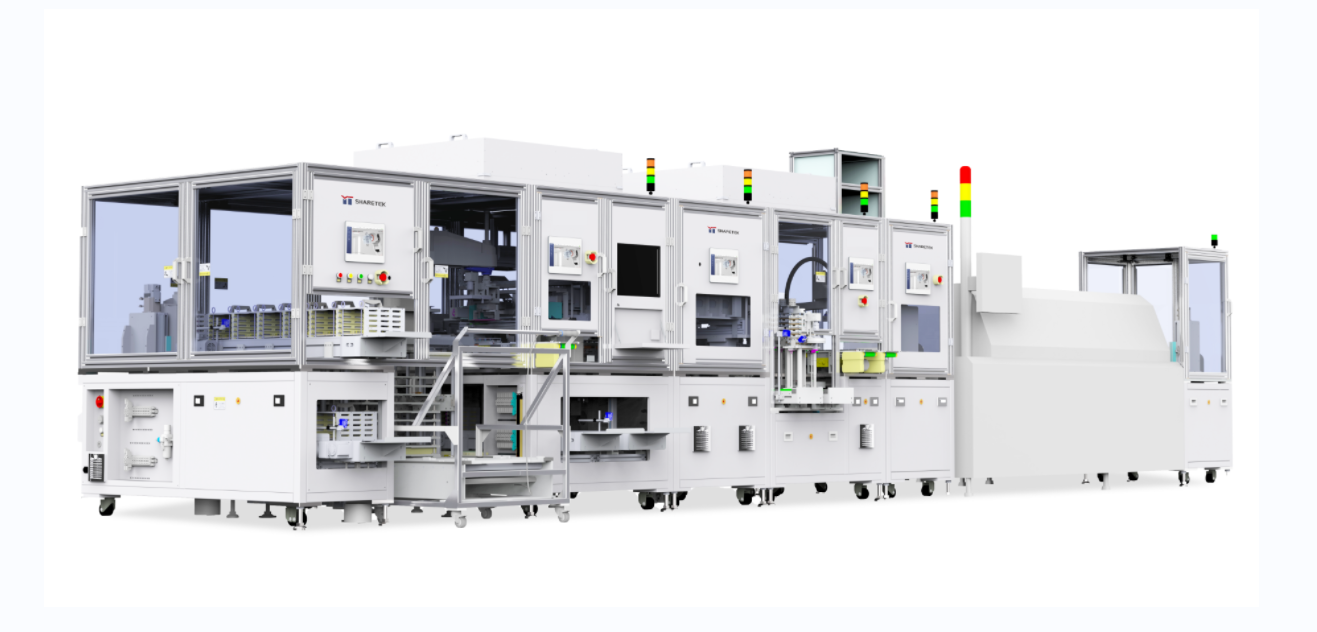

Оборудование в основном используется для позиционирования и сварки корпусов IGBT-модулей, выводов и подложек, а DBC, паяные площадки и штифты крепятся к подложке с помощью визуального позиционирования.
Технические характеристики
- Оборудование использует технологию летящей дроби для улучшения такта подачи, а такт подачи одной гранулы составляет 500шт;
- Оснащен линейным двигателем, точность повторного позиционирования составляет 0,01 мм;
- Механизм перемещения оборудования размещен на мраморной платформе, которая обеспечивает стабильные и надежные условия для сборки изделия;
- Соответствует стандартному коммуникационному интерфейсу, данные о продукте могут быть отслежены.
Технические параметры
|
Размер оборудования (Д × Ш × В) |
5754x2245x2200 мм перед печью, 3250x2140x2200 мм за печью |
|
Точность сборки |
0.08 мм |
|
Точность повторного позиционирования |
0,01 мм |
|
Точность визуального наведения |
0,05 мм |
|
Орбитальная высота |
950 мм (настраиваемый) |
|
Автоматическая и быстрая система замены |
Система быстрой замены всасывающей головки |
|
Требования к сжатому воздуху |
0,6-0,7 Мпа |
|
Способ передачи материала |
Ручная тележка, AGV, конвейерная линия |
|
Рабочее напряжение |
Трехфазный 380В 10%, однофазный 220В 10%, 50 Гц |
|
Мощность |
38 кВт |
|
Модель |
Стоимость, доллары США |
|
Система для автоматического размещения модулей |
По запросу |
