Технические характеристики

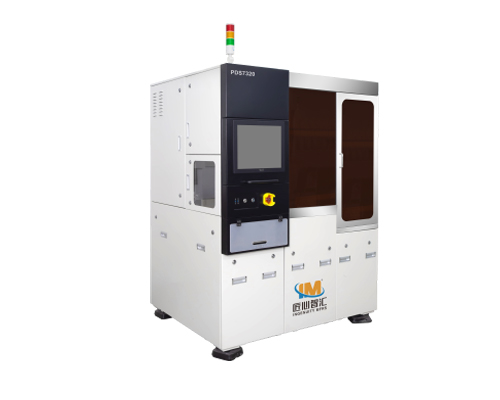

PDS7320 8-дюймовая полностью автоматическая двухосная машина для нарезки кубиками.
|
1 Рабочий поднос |
|
|
Размер рабочей пластины |
Круглый диск 8 дюймов или квадратный диск 230x230 мм. |
|
Эффективный рабочий маршрут |
230 мм |
|
2 Ось X |
|
|
Диапазон скоростей резки |
1-400 мм/с |
|
Одношаговый процесс |
0,0001 мм |
|
3 Двойная ось Y |
|
|
Эффективный рабочий маршрут |
230 мм |
|
Диапазон скоростей резки |
1-400 мм/с |
|
Повторите точность позиционирования |
0,002 мм |
|
Пошаговая точность |
0,0001 мм |
|
4 Двойная ось Z |
|
|
Рабочий ход |
60 мм |
|
Диапазон скоростей резки |
1-300 мм/с |
|
Точность повторного позиционирования |
0,002 мм |
|
Точность продвижения на один шаг |
0,0005мм |
|
5 Ось θ |
|
|
Рабочий угол |
380° |
|
6 Шпиндель. |
|
|
Номинальная мощность шпинделя |
1,8 кВт (60000 об/мин) |
|
Скорость резания шпинделя |
8000-60000 об/мин |
|
Тип двигателя шпинделя |
воздушный шпиндель |
|
7 Осевой серводвигатель + прецизионная обратная связь |
|
|
Ось X |
0,0001 мм |
|
Ось Y1.Y2 |
0,0001 мм |
|
Ось Z1.Z2 |
0,0005 мм |
|
Ось θ |
0,001° |
|
8 ПЗС(CCD)-матрица |
|
|
Пиксель |
500 Вт |
|
Точность позиционирования CCD-матрицы |
±1 пиксель |
|
CCD-защита |
защитная крышка |
|
Метод позиционирования |
распознавание шаблонов |
|
9 Лезвие |
|
|
Тип лезвия |
твердый нож, металлический нож, нож из смолы и т. д. |
|
Диапазон размеров лезвия |
внешний диаметр 51-60 мм |
|
10 Измерение высоты |
|
|
Контактное измерение, высокая повторяемость |
точность повторения 0,002 мм |
|
Бесконтактное измерение, высокая повторяемость |
точность повторения 0,002 мм |
|
11 Давление воздуха |
|
|
Давление подачи воздуха в оборудование |
0,55-0,6МПа |
|
12 Охлаждающая вода шпинделя |
|
|
Температура охлаждающей воды шпинделя |
3℃ ниже комнатной температуры |
|
Охлаждающая вода шпинделя |
очищенная вода |
|
Расход охлаждающей воды шпинделя |
2-3л/мин |
|
13 Сокращение подачи воды |
|
|
Давление воды для резки |
0,3-0,4Мпа |
|
Расход воды для резки |
5-6л/мин |
|
14 Объем вытяжного воздуха |
|
|
Максимальный объем выхлопа |
250 кубических метров/час |
|
15 Источник питания |
|
|
Устройство требует напряжения |
380В |
|
16 Мощность оборудования |
|
|
Максимальная мощность |
8кВт |
|
17 Вес оборудования |
|
|
Общий вес |
1700 кг |
|
18 Внешний вид |
|
|
Размер |
1390×1200×1855 (без трёхцветной подсветки) |
Описание функции.
- Автоматическая резка, автоматическая загрузка и разгрузка, автоматическая очистка второй жидкостью и три рабочие станции можно свободно комбинировать и использовать.
- Магазин большой емкости вмещает одновременно 25 колец.
- Чистящий диск имеет высокую скорость вращения, максимальная скорость может достигать 3000 об/мин.
- CCD-матрица мощностью 500 Вт, возможность автоматического поиска и позиционирования точки 1 мкм для обеспечения точного положения резки.
- Оригинальный импортный шпиндель высокой мощности для резки разнообразных продуктов.
- Он совместим со стандартными круглыми дисками диаметром 8 дюймов и нестандартными квадратными дисками диаметром 9 дюймов, что позволяет максимально удовлетворить потребности в резке различных продуктов.
- Несколько режимов резки, выбор процесса и разнообразные функции редактирования программы могут удовлетворить требования процесса резки различных продуктов.
- Функция автоматической коррекции угла резки продукта обеспечивает точную траекторию резки.
- Функция автоматической бесконтактной настройки ножа обеспечивает точную глубину резания.
- Функция автоматической компенсации износа лезвия сокращает количество регулировок инструмента и повышает производительность.
- Работа с одним или двумя лезвиями может переключаться между ручным и автоматическим режимами работы, а процесс резки является гибким и изменяемым.
- Функция автоматического обнаружения воды, газа и контура, автоматическая сигнализация низкого давления и отключение для обеспечения качества резки.
- Функция визуальной автоматической коррекции траектории резки, функция автоматической коррекции меток разреза и функция автоматического контроля ширины меток резки обеспечивают точность и качество резки.
- Функция определения и коррекции скорости шпинделя для обеспечения стабильной резки.
- Интеллектуальная система обнаружения утечки воды: при возникновении утечки немедленно подается сигнал тревоги.
- Богатые функции управления блейдами, хранение информации о блейдах и подсказки по использованию блейдов на основе информационных данных о блейдах.
|
Модель |
Стоимость, доллары США |
|
PDS7320 полностью автоматическая машина для нарезки кубиками. |
Цена по запросу. |
