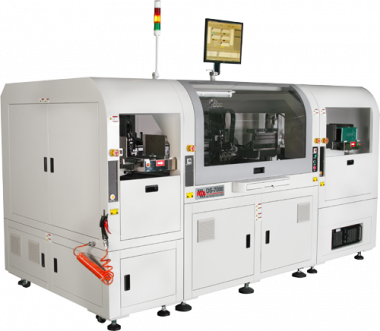

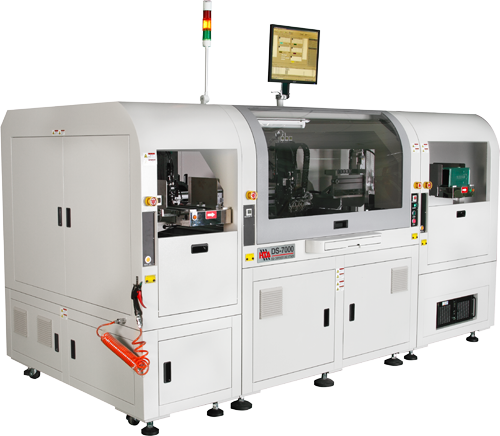

Машина для прикрепления матрицы к диспенсеру PBGA (DS7000)

Технические характеристики

Модель: Машина для прикрепления матрицы к диспенсеру PBGA (DS7000).

Размер упаковки: 5 x 5 ~ 50 x 50 мм

Размер продукта: PBGA/матрица FBGA.

Приложение: Диспенсер для продуктов PBGA и крепление для радиатора.

Функция машины:

• Машина оснащена двойной пневматической дозирующей головкой с тремя всасывающими насадками с радиатором.
• Точность пневматического дозирования составляет 10 мг±10%
• Возможность дозирования: диаметр одной точки 0,8±0,1 мм.
• CCD-матрица 2Kx2K для визуального распознавания ориентации, и проверка качества дозирования.
• Рабочий диапазон подложек: длина (150–280 мм) ширина (30–100 мм)
• Регулируемый диапазон проточного канала: 32–162 мм
• Головка всасывающего сопла с радиатором позволяет корректировать угол поворота продукта до 5 градусов;
• Точность положения крепления радиатора: ±75 мкм.
• Точность станка по осям X и Y ±25 мкм
• Станок оснащен системой SECS/GEM.
