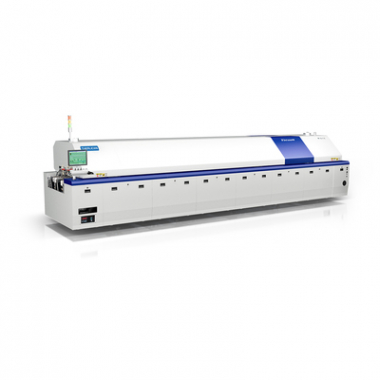

Пайка оплавлением в вакууме

Name: Пайка оплавлением в вакууме
Availability: InStock

Производитель: Китай (60)

0 USD

Технические характеристики

Онлайн-пайка вакуумным оплавлением Slicon позволяет реализовать автоматизированное крупномасштабное массовое производство вакуумной пайки и снизить производственные затраты; встроенный вакуумный модуль может извлекать вакуум по секциям, а уровень пустот можно снизить в лучшем случае до менее 1%; можно напрямую заменить на обычную температурную кривую пайки оплавлением, которая удобно регулируется.

Высокая эффективность, отсутствие пустот, низкие эксплуатационные расходы: вакуумная пайка методом оплавления TRV позволяет эффективно решить проблему пор и пустот, возникающих после сварки. Когда давление воздуха достигает 10-5 мбар, количество пустот может быть уменьшено до менее чем 1%; давление и скорость разрежения могут быть установлены отдельно и сохранены в качестве параметров кривой. Это интегрированное решение делает производственный процесс более стабильным и эффективным, позволяет избежать большого количества пустот и необходимости повторной пайки или утилизации печатной платы, а также снижает производственные затраты.

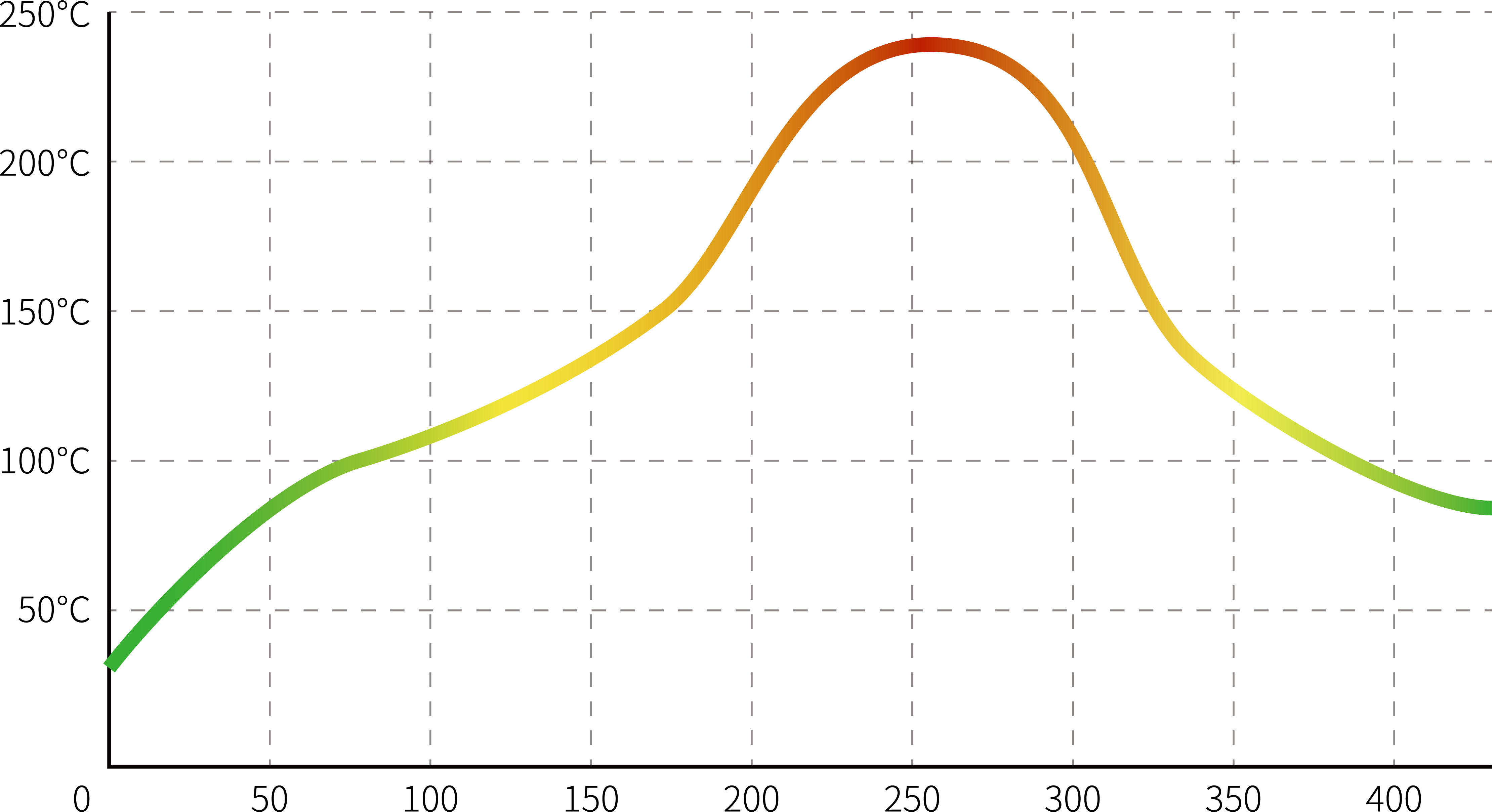

Точные кривые регулирования давления и температуры: как и при стандартной пайке оплавлением, между различными зонами нагрева имеется теплоизоляция, и температуру в каждой зоне нагрева можно регулировать отдельно, чтобы обеспечить гибкую температурную кривую и процесс сварки; при включении процесса вакуумирования температурная кривая давления ниже 10 мбар по-прежнему может достигать заданного значения; с помощью благодаря функции инфракрасного нагрева внутри полости температура компонентов в вакуумном резонаторе может достигать обычных стандартных значений, что обеспечивает эффективный и стабильный производственный процесс.

Технические параметры

Модель устройства	TRV-800-N	TRV-800D-N	TRV-1000-N	TRV-1000D-N	TRV-1200-N	TRV-1200D-N
Габаритные размеры	5520* 1430* 1530	5520* 1660* 1530	6300* 1430* 1530	6300* 1660* 1530	7050* 1430* 1530	7050* 1660* 1530
Цвет	компьютер серый
Масса	2500 кг	2900 кг	2800 кг	3200 кг	3100 кг	3500 кг
Зона нагрева число	верхние 8(1 ИК)/ нижние 7		вверх 10(1 ИК)/вниз 9		верхние 12(1 ИК)/ нижние 11
Зона нагрева длина	3110 мм		3890 мм		4640м
Зона охлаждения число	верхние 3/нижние 3 (тип внутренней циркуляции холодного воздуха)
Объем вытяжного воздуха	10 м³/мин x2 (канал)
Электрические требования	переменный ток, 380 В, 3 50/60 Гц (опция: переменный ток, 220 В, 3 50/60 Гц)
Требования к источнику питания	67 кВт	67 кВт	83 кВт	83 кВт	105 кВт	105 кВт
Стартовая мощность	32 кВт	34 кВт	38 кВт	40 кВт	42 кВт	44 кВт
Нормальная мощность потребление	10кВт	11кВт	11кВт	12кВт	12кВт	13кВт
Степень вакуума	5 мбар~10 мбар
Время нагрева	около 30 минут
Контроль температуры Объем	комнатная температура RT~300°C (зона вакуума: RT~280°C)
Контроль температуры Способ	PID-регулирование с обратной связью + привод SSR
Контроль температуры Точность	±1,0°С
Отклонение распределения температуры печатной платы	±1,5°С
Обогреватель	специально разработанный нагреватель с длительным сроком службы.
Плата выпрямителя структура	алюминиевая пластина
Хранение параметров	можно сохранить различные параметры и условия производственных настроек.
Аномальная тревога	аномальная температура (сверхвысокая температура или низкая температура после постоянной температуры)
Сигнализация падения платы	трехцветный сигнальный свет: желтый-нагрев; зеленый-постоянная температура; красный-ненормальная;
Способ транспортировки	цепь
Структура направляющей	общий сегментированный тип, всего 3 секции транспортной конструкции (нагрев, вакуум, охлаждение)
Ширина печатной платы	60~400 мм	Двойная направляющая 60~250 мм Одиночная направляющая 60~440 мм	60~400 мм	Двойная направляющая 60~250 мм Одиночная направляющая 60~440 мм	60~400 мм	Двойная направляющая 60~250 мм Одиночная направляющая 60~440 мм
Длина печатной платы	мин.150 мм ~ макс300 мм
Чиллер	стандартная конфигурация
Поток система переработки	стандартная конфигурация
Азот защитное устройство	стандартная конфигурация
Кислород анализатор	необязательный

Модель	Стоимость, доллары США
Пайка оплавлением в вакууме.	Цена по запросу.
