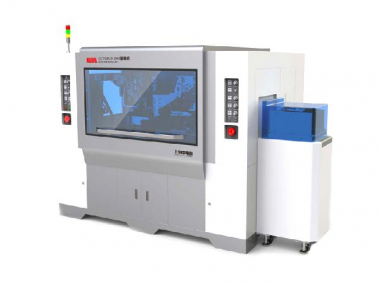

Машина для склеивания чипов серии Octopus

Категория: IC.

Технические характеристики

Машина для склеивания перевернутых чипов серии Octopus представляет собой высокоскоростное и высокоточное оборудование для размещения чипов для производства интегральных схем и светодиодов. Оно подходит для процессов изготовления чипов с подложкой/пластины/панелей/выводных рамок и имеет эту функцию, погружения флюса.

Основные параметры.

• Загрузка пластины: 6 дюймов/8 дюймов/12 дюймов.
• Размер чипа: Длина: 0,5–25 мм Ширина: 0,5–25 мм Толщина: ≥50 мкм
• Точность размещения XY: ±10 мкм при 3σ.
• Точность угла: ±0,1°@3σ
• Давление склеивания: 0,5–30 Н (точность программного управления 0,1 Н), погрешность ± 5 %.

Ключевая особенность.

• Рецепт программы процесса переворота чипа сохраняется и извлекается для повышения эффективности работы.
• ПЗС-матрица, телецентрическая линза и алгоритм Vision контролируют погрешность обработки изображения в пределах 2 мкм.
• Высокочастотный линейный двигатель с приводом в направлении XY, высокоточная стеклянная шкала, погрешность управления движением менее 1 мкм.
• Методы выравнивания склеивающей головки и полости флюса просты и удобны в использовании.
• Срок службы инструмента можно установить в машине. Когда значение настройки машины будет достигнуто, будет выдан сигнал тревоги, например, инструмент для склеивания, инструмент для переворота, инструмент для флюса и инструмент для извлечения.
• Запись тревоги после проверки облигаций может быть полностью проверена и записана без ущерба для эффективности.
• Обнаружение таких дефектов, как чернильные пятна, сколы, сколы и грязь.
