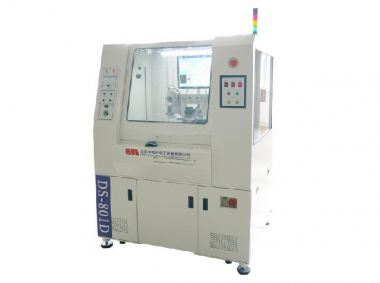

Автоматическая сортировочная машина DS-801A/D

Категория: Интегральное оборудование. IC.

Технические характеристики

Автоматическая сортировочная машина DS-801A/D — это автоматизированное оборудование, используемое в процессе производства микросхем для извлечения матрицы с заданным качеством поверхности из синей пленки и помещения ее в коробку для матрицы.

Его можно применять к штампам и коробкам для штампов различных размеров (диск лотка и диск JEDEC) и реализовать различные технологические потоки от синей пленки к синей пленке.

Основные параметры.

• Время цикла: ≥300 мс (стружка менее 2 мм, включая время PR).
• Точность размещения пленки: ±50 мкм (позиционирование по XY) ±5°(θ).
• Размер чипа: 0,5×0,5～10×10 мм, 2×2～5×15 мм (опционально), 5×5～5×25 мм (опционально).
• Параметры производительности вафельного этапа.
• Размер вафли ≤ 8″
• Кольцо: несущее металлическое 8″ (стандартное).
• Максимальный ход: 200×200 мм
• Точность повторения: ±0,005 мм/0,2 мм.
• Параметры производительности автоматического стола для расширения кристаллов с функцией расширения кристаллов.
• Эффективный ход: 130х300 мм.
• Точность повторения: ±0,005 мм/0,2 мм.
• Характеристики лотка: 2″/3″(опционально)/ 4″(опционально).
• Тип зажима лотка: механический (стандарт)/ вакуумный (опция).

Ключевая особенность.

• Эта машина имеет хороший интерфейс взаимодействия человека с компьютером, разумную конструкцию конструкции и выбор материалов, что обеспечивает хорошую работоспособность, долгосрочную высокую стабильность, высокую надежность и высокую точность работы.
• Подходит для обработки пластин диаметром 8 дюймов и ниже;
• Может выводиться в коробку штампа размером 2–4 дюйма (лоток для диска);
• Модули с одним и несколькими выталкивателями являются дополнительными и поддерживают быструю замену;
• Поддерживает функцию автоматического расширения пленки, ход расширения пленки можно контролировать;
• Программная система мощная, надежная в работе и поддерживает функцию карты MAP;
• Эффективная система визуального контроля, которая может выполнять идентификацию чипов, позиционирование и обнаружение дефектов поверхности;
• Поддержка функции сортировки и подбора;
• Двойной верстак осуществляет сбор материала без остановки машины;
• Диск JEDEC большого размера, или синяя пленка и другие приспособления с особыми требованиями.
