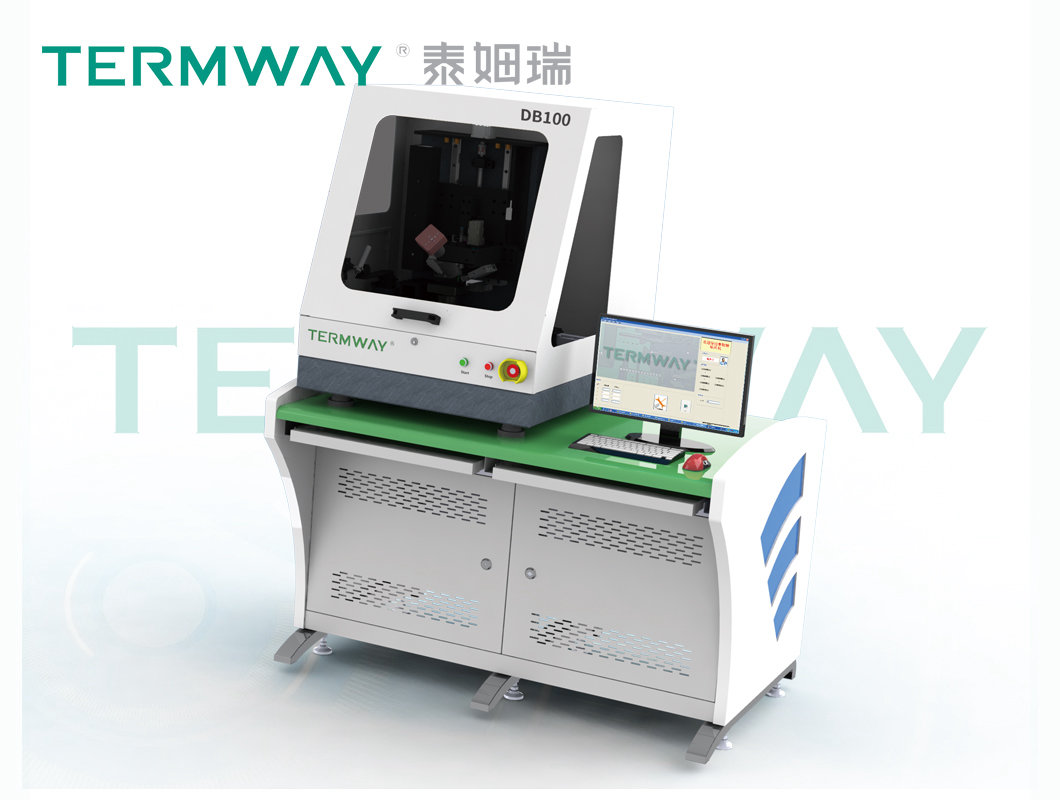

Высокоточная машина для наклеивания пленки DB100

Технические характеристики

DB100 - это система патчей ручной полуавтоматической микромонтажа. Вся машина оснащена мраморной подвижной платформой, гарантирующей, что точность всего движения достигает субмикронного уровня. Он поставляется с лазерной системой измерения высоты, которая может использоваться при SMD и эвтектической сварке подложек с глубокими полостями. Дополнительный модуль нагрева форсунок, система обратной связи по давлению форсунок, модуль УФ-дозирования и отверждения, модуль защитного газа азота, модуль предварительного нагрева подложки, модуль мониторинга процесса, модуль откидной вставки чипа.

Точность стружки системы может достигать 1 мкм в зависимости от различных конфигураций, и сопло может быть заменено вручную в соответствии с различными размерами стружки. Это необходимое оборудование для высокоточного склеивания листов высококачественного медицинского оборудования (сборка основного модуля визуализации), оптических устройств (сборка лазерной ленты LD, VCSEL, PD, линз и т.д.), полупроводниковых чипов (MEMS-устройства, радиочастотные устройства, микроволновые устройства и гибридные схемы) и т.д.).Он очень подходит для исследований и разработок научно-исследовательских институтов, военно-промышленных подразделений, университетов и других научно-исследовательских институтов, лабораторий предприятий, а также для нужд мелкосерийного и разнообразного производства. Продукт обладает высокой точностью, стабильной производительностью и высокой стоимостью. Операция очень удобна, особенно подходит для высокоточной сборки микросхем.

Стандартная конфигурация

• Система крепления
• Система визуальной калибровки (проверка системы и калибровка точности установленного чипа) 3. Система лазерной дальнометрии
• Система нанесения клея погружением
• Высокоточная система визуального выравнивания
• система управления движением сервопривода

Дополнительные принадлежности

• Модуль нагрева верхнего сопла
• Система обратной связи по давлению сопла
• Модуль дозирования и УФ-отверждения
• модуль защитного газа азота
• Модуль предварительного нагрева подложки
• эвтектическая платформа
• Модуль откидной микросхемы
