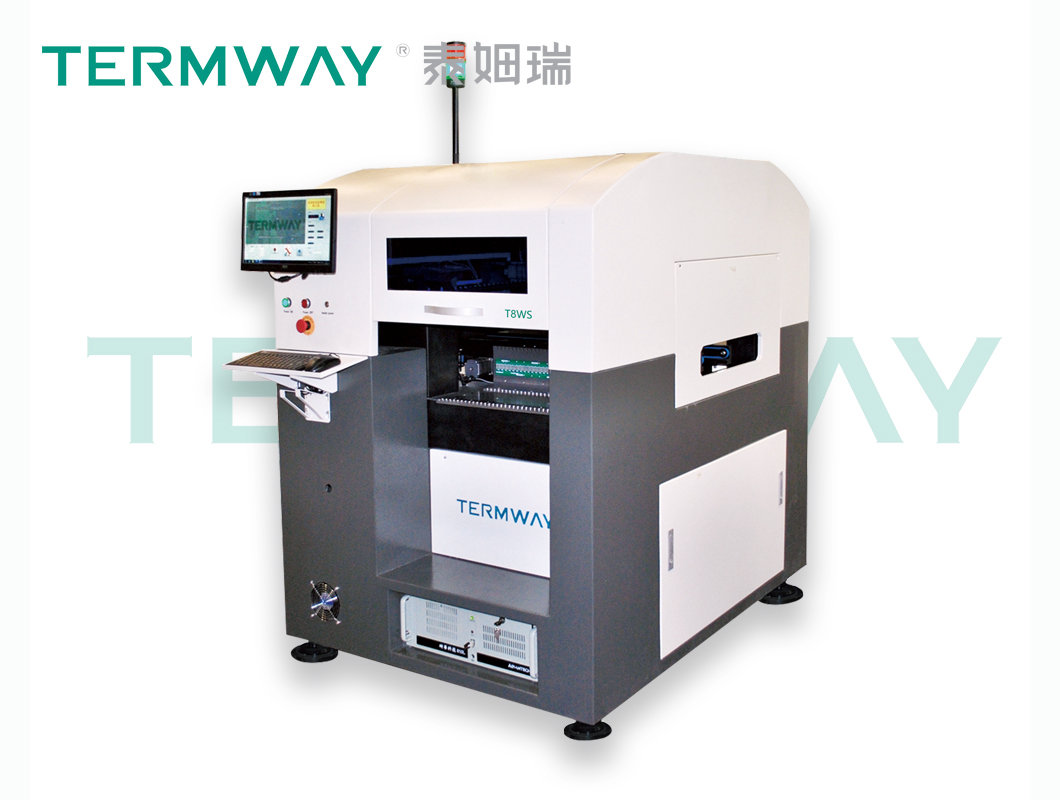

Машина для субмикронного размещения электронных компонентов T8WS (дополнительный тип воздушной флотации)

Технические характеристики

1. Он подходит для размещения компонентов типа микросхем в процессе производства полупроводниковых интегральных схем (упаковка с обратным каналом), которая реализует дозирование, погружение, склеивание, SMD, склеивание пластин, откидной чип, GaAs и программируемое управление давлением склеивания с высокой точностью.
2. Используется прецизионная платформа для перемещения с магнитной левитацией, а по осям X и Y основной системы установлена бесконтактная система магнитной левитации без трения с линейным датчиком высокого разрешения. Шкала энкодера имеет точность 0,02 мкм, что позволяет обеспечить высокоскоростное, точное и субмикронное позиционирование.
3. В конструкции платформы использована высокостабильная платформа для высокоскоростного перемещения granite integrated, которая позволяет T8W достигать высокой скорости запуска и точности размещения + / -0,5 мкм или даже большей, обеспечивая при этом термическую и механическую стабильность, чтобы соответствовать требованиям высокоточных приложений.
4. Он имеет независимое программное обеспечение для управления дозированием, позволяющее произвольно устанавливать форму и траекторию нанесения клея, и может осуществлять дозирование любой формы, такой как точки, линии, плоскости, неплоски, дуги, окружности и т.д.В то же время сконфигурирован независимый контроллер дозирования. Контроллер дозирования имеет независимый алгоритм. когда клея становится слишком много, давление газа автоматически увеличивается в соответствии с этим алгоритмом. Когда клея останется меньше, давление газа автоматически уменьшится в соответствии с алгоритмом. Добейтесь равномерного распределения клея.
5. Система распознавания изображений включает в себя два набора независимых систем распознавания. Верхняя система оснащена двумя наборами независимых промышленных камер для идентификации точек маркировки печатных плат и контактных площадок, а нижняя система оснащена сверхточными промышленными камерами с более чем 10 алгоритмами распознавания изображений, которые могут реализовать точную идентификацию сопутствующих исходных материалов, включая характерные точки, контакты, точки маркировки микросхем, детали специальной формы, небольшие подложки и т.д.
6. Установочный станок имеет функцию автоматической калибровки. При использовании он может автоматически откалибровать точность перемещения по осям X и Y после установки количества перемещений в соответствии с требованиями. Он также может откалибровать ось движения с помощью трехмерной автоматической калибровки, когда будет обнаружено, что позиционирование оборудования является неточным. В то же время автоматическая калибровка дозирующей иглы и сопла дозирующей машины осуществляется через систему распознавания изображений дна.
7. Угол поворота: Оборудование оснащено высокоточным двигателем DD с функцией поворота на 360 градусов и разрешением поворота 0,001 градуса, что позволяет осуществлять размещение стружки под любым углом в процессе сборки.
8. Оборудование оснащено прецизионным дозатором клея. С помощью программного обеспечения вы можете использовать 1 или 2 дозатора клея или 1/2 дозатора клея для одновременной работы. Вы можете использовать два связующих средства одновременно или использовать две иглы разного диаметра для одновременного нанесения клея.

1.Свободно настраиваемая рабочая зона

Конструкция портальной рамы обеспечивает большое рабочее пространство.Система может принимать материалы из любой комбинации способов подачи, таких как вафельные лотки, устройства подачи вафель и ленточные устройства подачи.При извлечении пластин система использует приводимый в действие двигателем подъемный механизм с регулируемым давлением для сбора тонкой стружки и стружки большого размера, а также может выполнять точную компенсацию.Функции распознавания чернильных точек и отображения пластин гарантируют, что отбираются только заведомо хорошие чипы.Рабочая зона площадью 700 квадратных дюймов позволяет легко использовать различные способы подачи и выгрузки.

2.Контроль давления при сборке

T8WS оснащен функцией обратной связи по давлению с замкнутым контуром, что позволяет ему очень хорошо работать с устройствами на основе арсенида галлия (GaAs) и фосфида индия (InP), а также с хрупкими устройствами, такими как MEMS.Усилие высвобождения стружки может составлять всего 100 грамм, поэтому хрупкие микроструктуры, такие как воздушные мостики, не будут разрушены.Давление при каждом размещении контролируется программированием, поэтому подбор и размещение каждой микросхемы осуществляется под давлением программного управления, чтобы помочь обеспечить постоянство толщины паяльной пасты или клеевого слоя.

3.Доставка материалов

T8WS не только отвечает требованиям специализированного массового производства, но и обладает достаточной гибкостью для адаптации к мелкосерийному производству. Он может быть сконфигурирован как автономное производство, использующее метод транспортировки материала от коробки к коробке, или может быть подключен к другому технологическому оборудованию.

4.Усовершенствованная система позиционирования изображения и визуального наблюдения

Усовершенствованная система визуального наблюдения может быстро обнаруживать и локализовывать чип в диапазоне 360 °, а также обладает мощной способностью калибровать базовую точку подложки. Это позволяет калибровать микросхемы с высокими требованиями к ориентации, такие как MMIC и диоды с выводом луча. Система визуального наблюдения калибрует и размещает микросхему в соответствии с относительным положением базовой точки подложки, края микросхемы или характерных точек ранее прикрепленного чипа. Это обеспечивает повторяемость и точность юстировки оптических и микроволновых устройств. Функции распознавания границ или графического распознавания используются для определения местоположения центра, края или ключевых функций приложения чипа. Функция быстрого позиционирования позволяет обрабатывать такие микросхемы, как MMICs и лазеры, непосредственно без какого-либо предварительного позиционирования. Функции глобальной и локальной визуальной калибровки применяются к встроенной подложке и калибровке сигнатур. Сделайте обработку сложных узлов быстрой и точной.

Верхняя и нижняя камеры системы ночного видения T8WS имеют многократное увеличение и оснащены программируемыми источниками света. В T8WS используется нижняя камера для производства откидных чипсов и других деталей с характеристиками дна.

5.Программируемое многоцветное фоновое освещение

Интенсивность света кольцевого и коаксиального источников каждой камеры запрограммирована на регулировку, чтобы определить подходящий источник света для выравнивания чипа и идентификации. Многоцветный фоновый свет может использоваться для обработки широкого спектра материалов. Программируемый красно-зелено-синий источник света (опция) обеспечивает более широкие возможности обработки сложных калибровочных поверхностей (таких как золотая проволока на глиноземной керамике).Мощная система визуального наблюдения гарантирует, что производство не будет прервано из-за ошибок калибровки или пропусков.

6.Функция вакуумной эвтектической сварки

T8WS может быть оснащен функцией вакуумной эвтектической сварки.T8WS поддерживает различные эвтектические процессы, включая золото-кремний, золото-олово и золото-германий. В его функции входит нагревательная эвтектическая печь, которую можно быстро вакуумировать, включать по замкнутому контуру и нагревать до разогрева. Эвтектическая печь программируется в соответствии с требованиями эвтектического процесса, а скорость нагрева программируется и регулируется, что повышает эвтектическую надежность деталей и позволяет избежать теплового удара.T8WS поддерживает как прямую эвтектическую пайку, так и пайку оплавлением с регулируемым контактным давлением и программируемыми функциями регулировки положительного и отрицательного давления. Температура может достигать более 500 °C.

Система предварительного нагрева может быть оснащена азотной защитой, газообразной смесью водорода и азота или защитой от восстановления муравьиной кислоты для предотвращения окисления заготовки и основы. Система автоматически передает подложку или пакет стружки в вакуумную эвтектическую печь для выполнения функции вакуумной эвтектики или вакуумной эвтектики муравьиной кислоты.

Помимо герметизации мощных устройств, таких как усилители, эти характеристики T8WS также могут быть применены для массового производства оптических компонентов оптического оборудования, таких как эвтектическая сварка подложек, корпусов труб и корпусов-бабочек.

 7.Функции печати и дозирования паяльной пасты с лазерным дальномером

Оборудование может быть сконфигурировано с прецизионным контроллером дозирования / прецизионным контроллером печати паяльной пастой для дозирования токопроводящих и изолирующих эпоксидных смол, прецизионным лазерным дальномером высоты, а также автоматическим позиционированием и очисткой дозирующих игл для обеспечения высокоточного дозирования или заполнения области.

Благодаря высокоточному лазерному определению высоты, T8W реализует функцию точного дозирования. При каждой калибровке используется лазер для определения высоты слоя клея и наклона каждой распределяемой поверхности.

8.Мощная система управления и автономная система программирования

Интуитивно понятный графический пользовательский интерфейс T8WS под управлением Windows упрощает настройку и производственные процессы. Программная система содержит набор библиотек, предварительно запрограммированных для вафельных дисков и чипсов. Ее компоненты просты в освоении, и можно использовать все программы-подложки. База данных в формате XML может упростить манипулирование данными и автономное программирование. Совершенно новые визуальные инструменты, такие как регулируемая площадь мишени, улучшенная регулировка усиления, подбор фильтров и графики, позволяют реализовать визуализацию сложных материалов подложек и микросхем. Функция загрузки САПР, расширенные процедуры калибровки, функция автоматического вызова программы в соответствии с QR-кодом загрузочного лотка, функция отслеживания материала и сетевая функция и т.д. Означают, что практически нет необходимости тратить время на программирование, тем самым оптимизируя эффективность производства и использование оборудования.

Платформа управления T8WS обеспечивает более плавное и точное управление благодаря системе движения, основанной на управлении шиной и приводах всех осей (включая конвейерные ленты). Компьютерное оборудование оснащено интерфейсом USB для удобства использования, функцией резервного копирования, двумя жесткими дисками для обеспечения безопасности данных, сокращения времени простоя и более быстрого восстановления данных.

9.Настоящий проект "под ключ"

TORCH предлагает полный набор решений для упаковки, включая ВЫСОКОСКОРОСТНЫЕ машины для точной укладки, МАШИНЫ для дозирования СЕРЕБРЯНОЙ пасты, МАШИНЫ для печати ПАЯЛЬНОЙ ПАСТОЙ, машины для дозирования ЭПОКСИДНОЙ смолы и ряд других продуктов. Интерфейс, совместимый с SMEMA, позволяет интегрировать T8WS с различным оборудованием, включая подключенные вакуумные сварочные печи, создавая готовое производственное решение.

Другие функции и параметры

• Скорость размещения: 500-1500UPH
• Скорость установки флип-чипа: 300-800UPH
• Подача коробок или лотков с материалами: вмещает до 32 вафельных лотков размером 2 x 2 дюйма или 10 коробок размером 4 x 4 дюйма или комбинированных лотков.
• Подача ленты: могут быть установлены питатели диаметром 8 мм, 12 мм, 16 мм, 24 мм, 32 мм, 44 мм, до 16 8 мм.
• Подача пластин: устройство может поддерживать до 8-дюймовых пластин (12-дюймовые опционально) и оснащено двигателем для привода наперсткового устройства по оси Z и кольцом из цельного хрусталя.
• Размер стружки: минимум 0,15-5 мм, замените наконечник
• Толщина чипа: чип толщиной 0,05-2 мм или паяльная прокладка
• Вакуумная эвтектическая печь: при температуре до 500 ° C степень разрежения зависит от выбранного вакуумного насоса и составляет от 10па до 500па.Процессом управляет интегрированная и усовершенствованная программная система вакуумной эвтектической печи.
• В компьютере используется промышленный управляющий компьютер промышленного класса, центральный процессор компьютера - процессор i7, а основная частота - не менее 2,0 ГГц; объем памяти - не менее 4G, объем жесткого диска - не менее 500G, с 2 гигабитными сетевыми портами и двумя наборами жестких дисков для одновременного резервного копирования.
• Плата сбора данных имеет 16 бит, 16 каналов и частоту дискретизации 250 КБ.；
• Оборудование оснащено дозатором, и с помощью контроллера дозирования настраиваются алгоритмы времени, давления, вакуумного всасывания и равномерности дозирования для завершения высокоточного дозирования.
• Оборудование имеет более трех комплектов промышленных камер.
• Ступень оборудования вмещает более 32 комплектов вафельных лотков.
• Материалом смотрового окна укладочной машины является антистатический огнеупорный материал из ПК.
• Сохраняйте после программирования и реализуйте автоматизированное производство, вызывая сохраненную программу при ее использовании.
• Он имеет программное обеспечение трехмерной автоматической калибровки, которое может создавать резервные копии бесчисленных версий написанных программ.
• Для каждого чипа может быть установлено независимое установочное давление, а затем установочным давлением можно управлять с помощью программной обратной связи.
• Оборудование может использовать программное обеспечение для установки скорости перемещения осей X, Y, Z и тета-оси в различных состояниях, таких как нулевая скорость возврата, скорость самотестирования, скорость установки и давление установки.
• Переключателем вакуумной форсунки можно управлять с помощью программного обеспечения
• Оборудование имеет модульную конструкцию для удобства обслуживания, а для уязвимых частей и ключевых компонентов предусмотрен 1 комплект запасных частей.
• Вся машина оснащена защитным устройством, и человеческая рука не может проникнуть внутрь машины, когда машина работает в обычном режиме. Крышка открывается для защиты от аварийной остановки.
