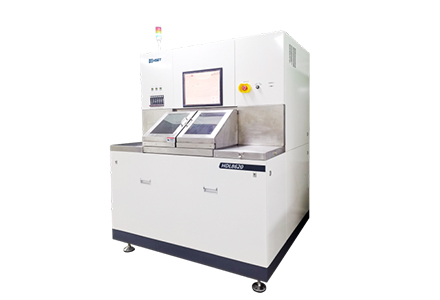

Модель устройства: DSI-S-HDL8620
Применение: Он подходит для резки кремния, керамики, стекла, арсенида галлия, фосфида индия, эпоксидной смолы (QFN, DFN и другой упаковки) и других материалов, и вся серия совместима с диапазоном 12-18 дюймов.
Технические характеристики
- Большой ход: индивидуальный большой ход для упаковочной промышленности, 5 стандартных упаковочных подложек 250X75 могут быть размещены для достижения независимого выравнивания и резки, экономя затраты на расходные материалы для резки.
- Автоматическая калибровка: оснащен автофокусом, автоматическим выравниванием, распознаванием следов ножа и алгоритмами деформации подложки.
- Многокомпонентная обработка: поместите несколько кусков заготовки одновременно и вырежьте независимо друг от друга.
- Противоположный шпиндель: компактная двухосная конструкция, вращающаяся в противоположных направлениях, одновременная обработка по двум осям, минимальная колесная база 22 мм, более чем на 80% более высокая эффективность, чем у одноосного
Технические параметры
|
Шпиндель |
Об/мин |
10000-60000 |
Система выравнивания |
Источник света подсветки |
Коакси |
|
Выходная мощность, кВт |
2.2/2.4 |
Увеличение объектива |
2Х + 0,8Х |
||
|
Ось абсцисс |
Эффективный ход, мм |
500 |
дисплей |
17-дюймовый сенсорный экран |
|
|
Скорость резания, мм/с |
0.01-600 |
Операционная система |
Система управления |
Карта управления движением GALIL |
|
|
Ось y |
Эффективный ход, мм |
Макс500 |
Операционная система |
Windows 7 |
|
|
Одноступенчатая точность, мм |
0.001/5 |
Язык |
Китайский |
||
|
Кумулятивная погрешность, мм |
0.003/500 |
Размеры обработки |
Рабочие размеры |
MaxØ18" или □400X400 |
|
|
Ось z |
Эффективный ход, мм |
макс30 |
Круглый верстак |
МаксØ18" |
|
|
Повторяемость в мм |
0.001 |
Квадратный верстак |
400мм |
||
|
Максимальный размер инструмента, мм |
Ø58 |
электро |
электропитание |
Трехфазный переменный ток 380 В±10% |
|
|
Ось Т |
Угловой диапазон град |
Макс380 |
Подача воздуха |
Давление сжатого воздуха |
0,5-0,7 МПа |
|
Повторяемость, град |
±0.001 |
Расход сжатого воздуха |
500 л/мин |
||
|
функция |
Автоматическое выравнивание |
Стандарт |
воды с верховьев |
Сокращение расхода воды |
9,0 л/мин |
|
Автоматическое распознавание следов от ножа |
Стандарт |
Расход охлаждающей воды шпинделя |
4,0 л/мин |
||
|
Автоматическая коррекция положения |
Стандарт |
Размеры |
Объем, мм |
1350х |
|
|
Альтиметрия NCS |
Сопоста |
Вес нетто, кг |
ок. 1450 |

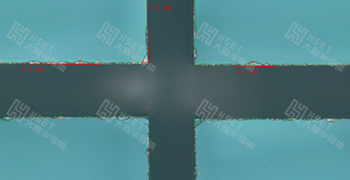

Эффект обработки:
|
Модель |
Стоимость, доллары США |
|
DSI-S-HDL8620 |
По запросу |
