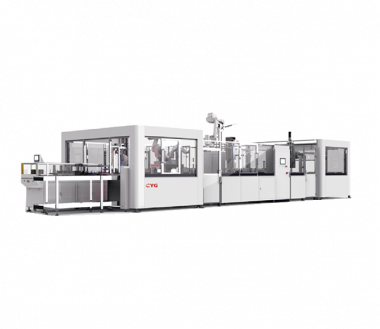

Подходит для серии ECONO, упаковки HPD, в основном включая монтаж DBC, пайку оплавлением, разборку позиционирующей рамы, очистку, рентген, дозирование клея корпуса, склеивание и очистку шкафа для старения при комнатной температуре, вакуумную заливку, высокотемпературную печь для отверждения и упаковку корпуса и разгрузка.
Технические характеристики
Высокая производительность: серия Econo <20 с/модуль, HPD/HP1 <30 с/модуль.
Точное позиционирование: точность позиционирования до 0,02 мм.
Уровень автоматизации >90 %, экономия 12 рабочих в смену, только два сотрудника онлайн отвечают за проверку облигаций.
Система дозирования: объем клея: ±10% при Cmk >2.
Диапазон дозирования: положение X/Y: ± 0,2 мм; 3D-обнаружение траектории и обнаружение обрывов.
Отверждение заливки: заливка в два трубопровода онлайн, высокая эффективность производства.
Автоматизация склеивания проводов: 12 устройств склеивания проводов подключаются к основной линии в качестве опоры.
Индивидуальная конструкция, такая как корзины для чистки, позиционирующие рамы DBC, приспособления для склеивания и другие производственные вспомогательные инструменты, отвечает различным требованиям.
Конструкция модуля: легко модернизировать по запросу клиента.
Технические параметры
|
UPH |
Серия Econo <20 с/модуль, HPD/HP1 < 30 с/модуль |
|
Точность монтажа DBC |
0,05 мм |
|
Частота ошибок при чтении штрих-кода |
<0,01% |
|
Повторитель точности позиционирования |
<0,05 мм |
|
Точность позиционирования CCD |
0,014 мм |
|
Серво Пресс |
Ход прессования: 200 мм; Сила прессования: 3 Т; Скорость прессования: 0-200 мм/с. |
|
Метод смешивания клея |
Статическая смесительная трубка |
|
Рабочий шум оборудования |
Непрерывный шум ≤70 дБ(А) (измерено на расстоянии 1,5 м от оборудования) |
|
Стабильность и надежность оборудования |
Среднее время безотказной работы≥168 часов, среднее время восстановления <20 минут, среднее время безотказной работы≥3 часа, среднее время безотказной работы≥3 минут |
|
Интенсивность отказов |
<2% |
|
Cmk |
＞1.67 |
|
Вспомогательные функции |
Управление полномочиями эксплуатации, связь с машиной и соответствие стандартам SMEMA, типы интерфейсов должны соответствовать требованиям Secs/Gem и другим типам, чтобы обеспечить требования к отслеживаемости продукции. |
|
Модель |
Стоимость, доллары США |
|
IGBT |
Цена по запросу |
