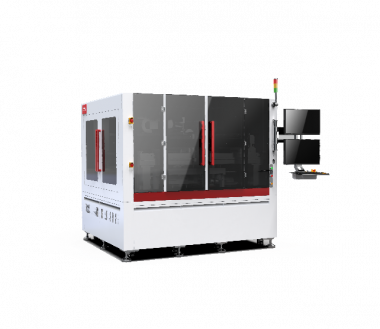

Используется для процесса сортировки пакета QFN после нарезки кубиками. Пакет извлекается из пластины после визуального позиционирования, а затем помещается в лоток JEDEC после визуального осмотра верхней и задней сторон.
Технические характеристики
Совместим со стандартной 8-дюймовой или 12-дюймовой стандартной диско-рамкой и может быть прикреплен к квадратной ленточной рамке (индивидуально, опционально).
Многоголовочный модуль PnP обеспечивает высокую пропускную способность, UPH>10K.
Высокоточный сбор и размещение: +/- 50 мкм.
Проверка дефектов верхней/задней стороны упаковки и вывод классификации.
Полностью автоматический лоток JEDEC для штабелирования и выгрузки продуктов, а также лоток/коробка для выгрузки продуктов с обнаруженным NG.
Стандартный вывод лотков JEDEC с дополнительными функциями вывода трубок, лент и катушек.
Модульная конструкция, простота в эксплуатации и обслуживании.
Технические параметры
|
Применимые продукты |
акет QFN/QFP, BGA, датчик CMOS, универсальное применение |
|
Точность |
X/Y < ±50 мкм (3σ), θ<± 1° |
|
Пропускная способность |
UPH > 10K (для корпуса 3*3 мм) |
|
Размер рамки ленты |
Совместим со стандартной 8-дюймовой и 12-дюймовой диско-рамкой, можно использовать квадратную ленточную рамку (по индивидуальному заказу, дополнительно) |
|
Размер упаковки |
3 мм х 3 мм ~ 15 мм х 15 мм х 0,1–0,7 мм (Т) |
|
Размер лотка JEDEC |
322,6 (Д) × 135,9 (Ш) × 7,62 (В) или 12,19 (В) мм |
|
Вывод пакета |
Полностью автоматический лоток JEDEC для штабелирования и выгрузки годных продуктов, а также лоток/коробка для выгрузки продуктов с обнаруженным NG. |
|
Вывод трубки |
необязательный |
|
Вывод на ленту и катушку |
необязательный |
|
Осмотр сверху сбоку |
Маркировка проверки, размеры упаковки, сколы/трещины, связанные с обработчиком, царапины. |
|
Осмотр задней стороны |
Отсутствует контактная площадка, шаг контактной площадки, длина/ширина контактной площадки, заусенец контактной площадки, повреждение шарика припоя. |
|
Измерение |
2190 мм (Д) x 1976 мм (В) x 1560 мм (Ш) |
|
Модель |
Стоимость, доллары США |
|
CYG-PSI 1210 |
Цена по запросу |
